DK10000Z Series DLP Projector - User Manual
UM100000823RU04
11

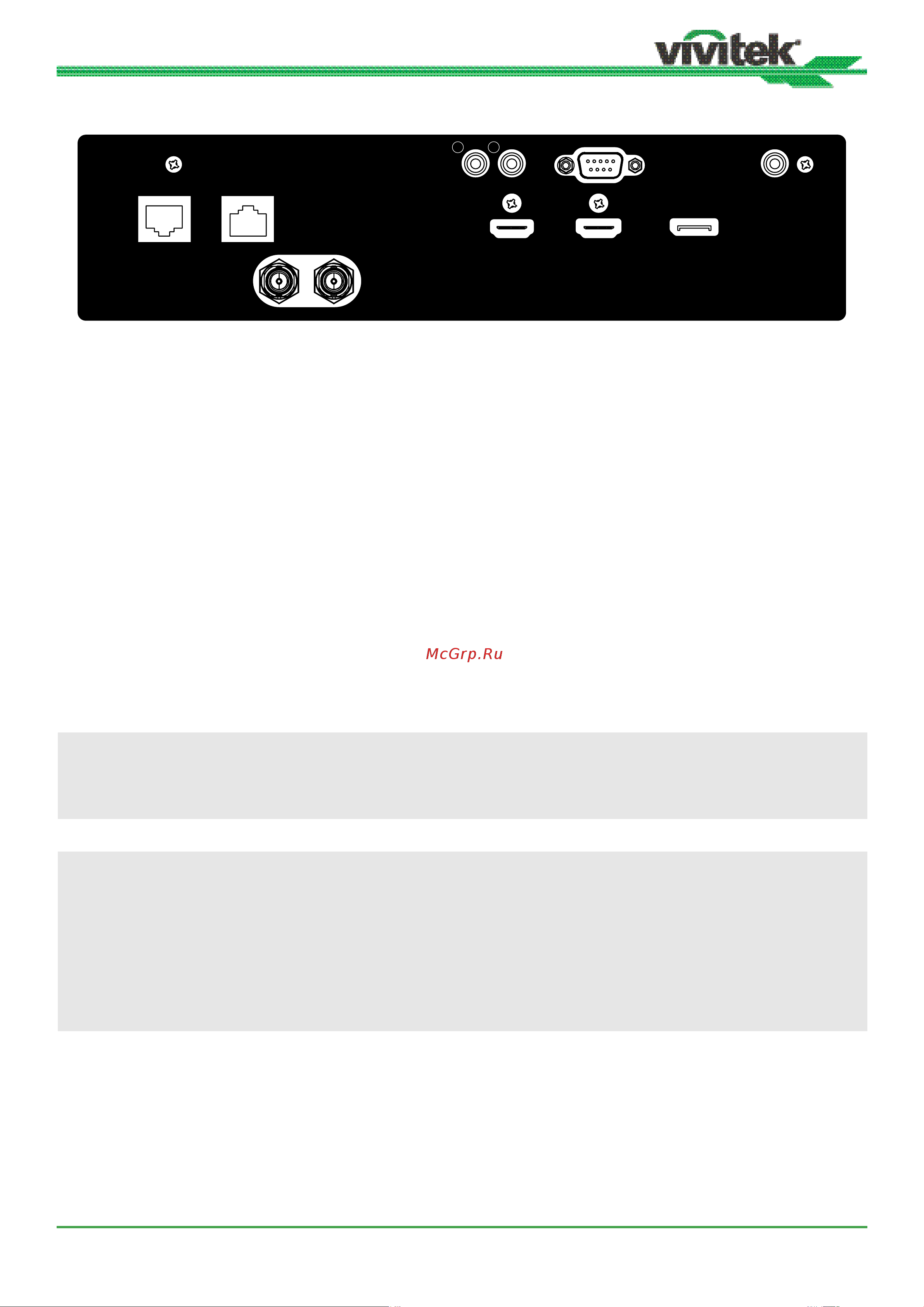

Панель ввода/вывода
HDMI
1
HDMI
2
HDBaseT / LAN Ethernet
DisplayPort
RS232
WIRED REMOTE
SDI IN SDI OUT
TRIGGER
1 2
ТРИГГЕР (12В +/-1.5В)
При подключении к экрану при помощи 3,5 мм
кабеля, экран автоматически запускается вместе с
проектором. Экран сворачивается после выключения
проектора.
RS-232
Используется для подключения к системе
управления ПК и для сервисного обслуживания.
WIRED REMOTE (ПРОВОДНОЕ ДИСТАНЦИОННОЕ
УПРАВЛЕНИЕ)
Для подключения кабеля дистанционного
управления к проектору.
HDBaseT/LAN
Для подключения Ethernet кабеля (Cat5/Cat6, не
входит в поставку) от ПК или сетевого устройства
или передатчика HDBaseT.
Ethernet
Для подключения Ethernet кабеля (Cat5/Cat6, не
входит в поставку) от ПК или сетевого устройства,
которое не поддерживает HDBaseT.
HDMI 1 / HDMI 2
Для подключения HDMI кабеля от ПК или
видеоустройства.
SDI IN/OUT
Для подключения к источнику SDI.
DisplayPort
Для подключения источника видео к проектору.
Примечания по триггеру:
• Когда проектор включен, сигнал управления (12В постоянного тока) подается из этого разъема.
• Этот разъем нельзя использовать для других целей.
Примечание по проводному дистанционному управлению:
• Прежде чем вставить разъем дистанционного управления следует убедиться, что используется
правильный порт. Дистанционное управление может быть повреждено, если работает через
неправильный порт, например, порт переключателя. Этот разъем нельзя использовать другим способом.
• При подключении кабеля проводного дистанционного управления к проектору, проектор автоматически
переключится на режим проводного управления и отключит функцию приема ИК сигналов пульта ДУ.
Перед использованием ИК пульта ДУ убедитесь, что кабель проводного дистанционного управления не
подключен в свое гнездо.
