DK10000Z Series DLP Projector - User Manual
UM100000823RU04
31
Ethernet
Используется для получения сигналов управления по сети или для обновления проектора.
HDMI
1
HDMI
2
HDBaseT / LAN Ethernet
DisplayPort
RS232
WIRED REMOTE
SDI IN SDI OUT
TRIGGER
1 2

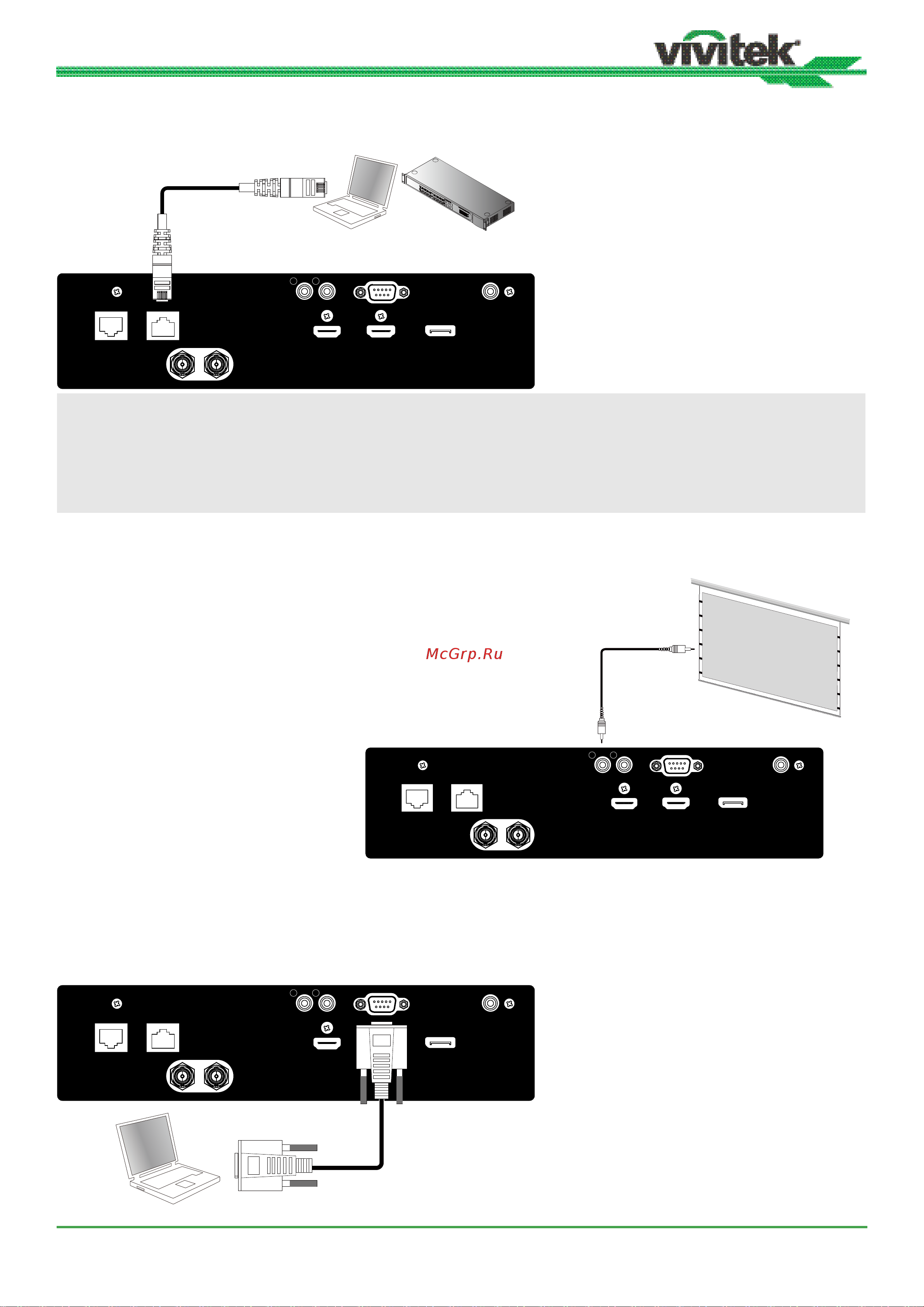

Подключите напрямую к ПК или
хабу Ethernet для удаленного
управления проектором.
Примечание
• Если ваш HDBaseT передатчик поддерживает удаленное управление по сети, то вы можете
использовать порт HDBaseT для этого. Однако, скачивание ПО и обновление проектора осуществляются
только по Ethernet.
• Удаленное сеетвое управление проектором и обслуживание ПО можно осуществлять через порт RS-232.
Триггер 12В
Если система проецирования
оборудована электрическим
проекционным экраном и другими
устройствами запуска 12В, можно
подключить эти устройства к
переключателю 12В, чтобы создать
и сконфигурировать настройки
выходного сигнала 12В, например,
автоматизацию и соотношение
сторон 16:10 через экранное
меню на пускатель. Проектор при
включении на выходе создаст
сигналы 12В согласно текущим
настройкам соотношения сторон и
переключателя.
HDMI
1
HDMI
2
HDBaseT / LAN Ethernet
DisplayPort
RS232
WIRED REMOTE
SDI IN SDI OUT
TRIGGER
1 2
Экран
RS-232
Проектором можно управлять на расстоянии, подключив его к ПК или системе управления обычным
9-штырьковым кабелем для последовательной передачи данных (стандартный кабель RS-232c) Подробная
информация содержится в руководстве по дистанционному взаимодействию.
HDMI
1
HDMI
2
HDBaseT / LAN Ethernet
DisplayPort
RS232
WIRED REMOTE
SDI IN SDI OUT
TRIGGER
1 2
Подключите напрямую к ПК или
хабу RS-232 для удаленного
управления проектором
