DK10000Z Series DLP Projector - User Manual
UM100000823RU04
9

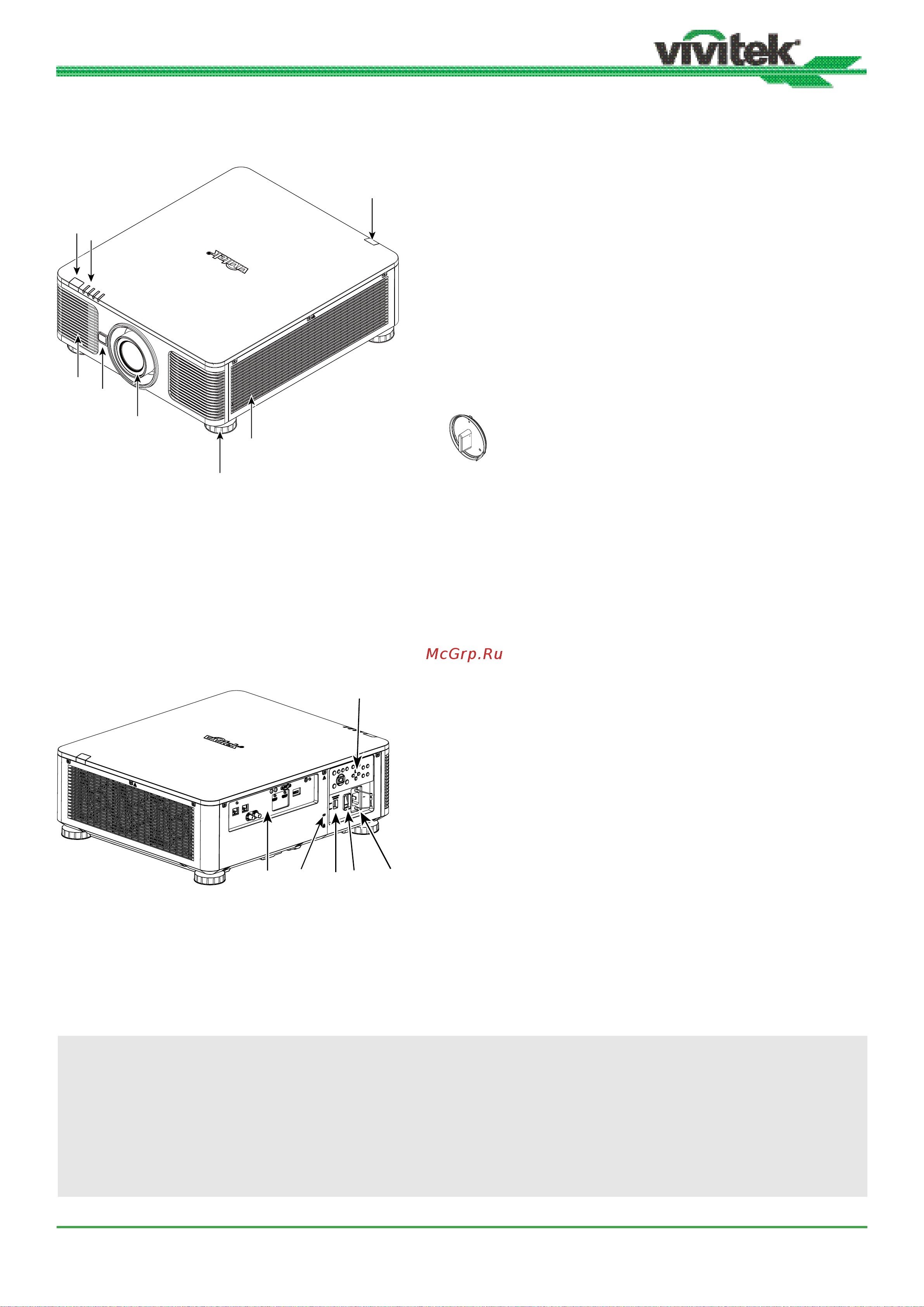

Обзор проектора
Вид спереди
1
2
8
7
4
5
6
3
1. Передний ИК-приемник
Приемник ИК-сигналов от пульта ДУ.
2. Светодиодный индикатор
Отображает состояние проектора, например,
подачу электропитания, состояние источника света,
предупреждения.
3. Воздухозаборник
Вентилятор подает охлажденный воздух для охлаждения
системы проектора.
4. Кнопка разблокировки объектива
Нажмите на кнопку разблокировки объектива перед
снятием объектива.
5. Кожух объектива
Снимите крышку перед установкой объектива.
6. Регулировка высоты
Регулирует высоту проектора.
7. Вентилятор
Охлаждает радиатор проектора.
8. Задний ИК-приемник
Приемник ИК-сигналов от пульта ДУ.
Вид сзади
14
91112
13
10
9. Панель ввода/вывода
Подключение к различным входам, разъемам
управления и выходам проектора. См. "Панель ввода/
вывода" на стр. 11.
10. Замок Kensington Lock
Для закрепления проектора на постоянном месте с
помощью отверстия для замка и защитного провода.
11. Ползунковый переключатель
Для переключения напряжения на входе. См. "Выбор
входного напряжения" на стр. 20.
12. Переключатель питания
Включает/выключает проектор.
13. Разъем питания
Подключите сетевой шнур к данному разъему питания.
14. Панель управления
Для работы с экранным меню или для настройки
объектива через экранное меню. См. "Панель
управления" на стр. 12.
Важно:
• Воздух проходит в проектор сквозь отверстия решетки, в проекторе обеспечивается хорошая циркуляция
воздуха. Следует сохранять проходимость отверстий решетки и соблюдать минимальное расстояние до
других объектов.
• Отверстие для замка Kensington lock предназначено только для подключения при помощи специального
защитного провода. Не вешайте проектор за отверстие замка и не закрепляйте какие-либо другие вещи
при помощи защитного провода и замка Kensington lock.
