DK10000Z Series DLP Projector - User Manual
UM100000823RU04
12

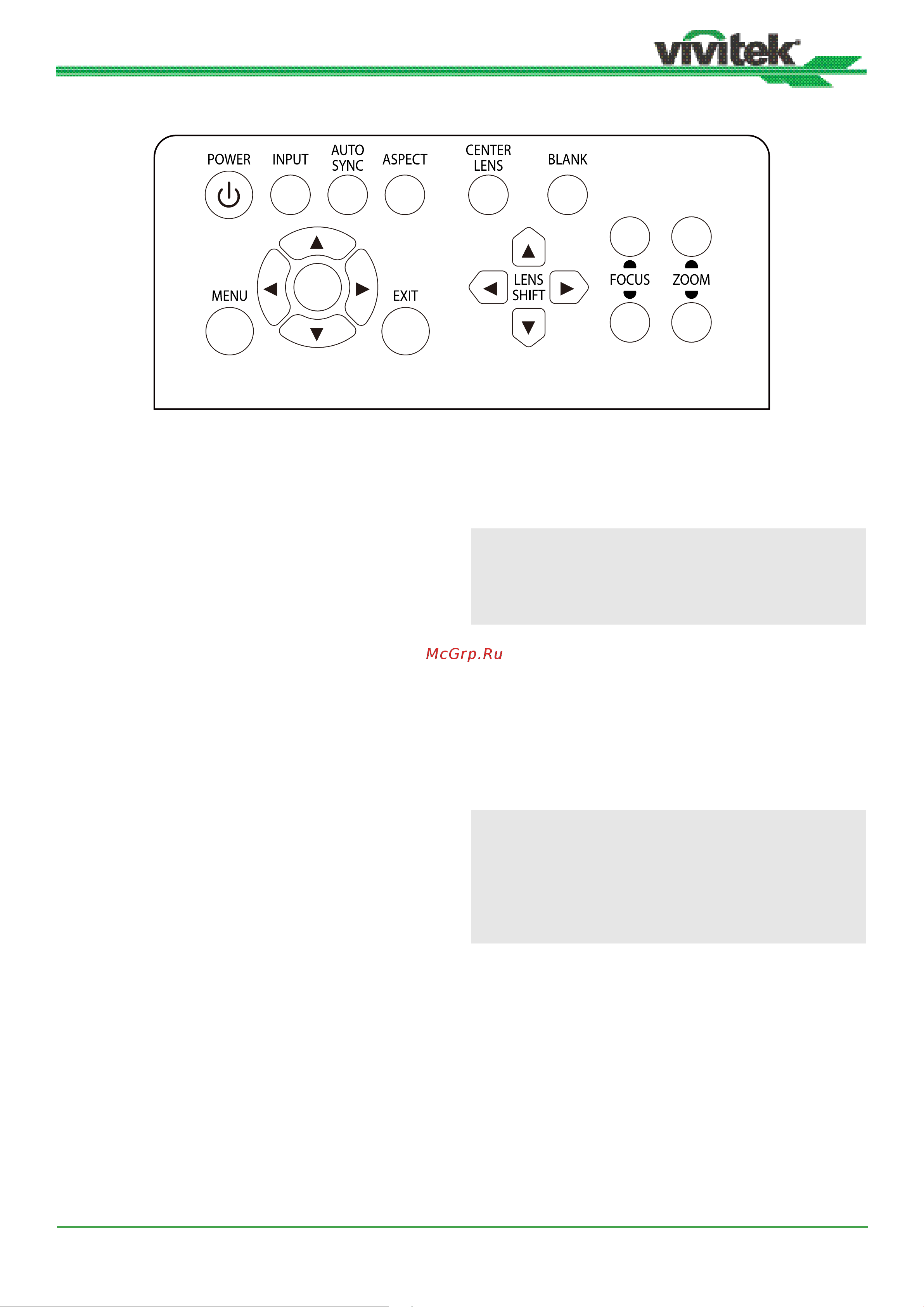

Панель управления
ENGER
++
--
POWER (ПИТАНИЕ)
Включает и выключает проектор.
INPUT (ВХОД)
Нажмите кнопку, чтобы выбрать необходимый вход.
HDMI, DVI, VGA, Component…и т.д.
AUTO SYNC (АВТ. СИНХРОНИЗАЦИЯ)
Включает автоматическую синхронизацию сигнала.
ASPECT (СООТНОШЕНИЕ)
Изменяет соотношение сторон текущего
изображения. Повторное нажатие переходит к
следующей настройке соотношения.
MENU (МЕНЮ)
Открывает и закрывает экранное меню.
ВВЕРХ/ВНИЗ/ВЛЕВО/ВПРАВО
Стрелки помогают выбрать пункт экранного меню.
ENTER (ВВОД)
Используется для выбора настройки или
подтверждения ее изменения.
EXIT (ВЫХОД)
Используется для перехода к предыдущему уровню
меню или для выхода из экранного меню.
CENTER LENS (ЦЕНТРИРОВАНИЕ ОБЪЕКТИВА)
Нажмите кнопку для центрирования объектива и
калибровки параметров смещения, фокусировки и
масштабирования.
Примечание:
Функция памяти объектива требует точной
настройки объектива. Следует центрировать
объектив каждый раз после его установки.
BLANK (ФОН)
Нажмите, чтобы временно отключить проецируемое
изображение.
LENS SHIFT (СМЕЩЕНИЕ ОБЪЕКТИВА)
Стрелки позволяют сместить проецируемое
изображение в нужную сторону.
Примечание:
Если расположение экрана сильно отличается от
расположения проецируемого изображения, сперва
попробуйте переместить проеткор и настроить
высоту 4-х ножек проектора. Используйте функцию
смещения объектива для тонкой настройки.
FOCUS (ФОКУСИРОВКА)
Используется для настройки фокусировки
проецируемого изображения.
ZOOM (МАСШТАБИРОВАНИЕ)
Используется для увеличения/уменьшения масштаба
проецируемого изображения.
