DK10000Z Series DLP Projector - User Manual
UM100000823RU04
22
Выбор места положения проектора
Проектор разработан для установки под любым наклоном - на поверхности стола, потолке, вертикально, под
любым углом. При установке следует обеспечить охлаждение проектора, как описано ниже.
Настольная Для проецирования вперед или с обратной стороны.
Потолочная Для проецирования вперед или с обратной стороны.
Под углом Угол установки может быть более ±60 градусов
Вертикальная Установите проектор под углом в 90 градусов для вертикального проецирования.
Авто Проектор оборудован датчиком ориентации. Система охлаждения подстраивается под
определенное датчиком положение проектора.

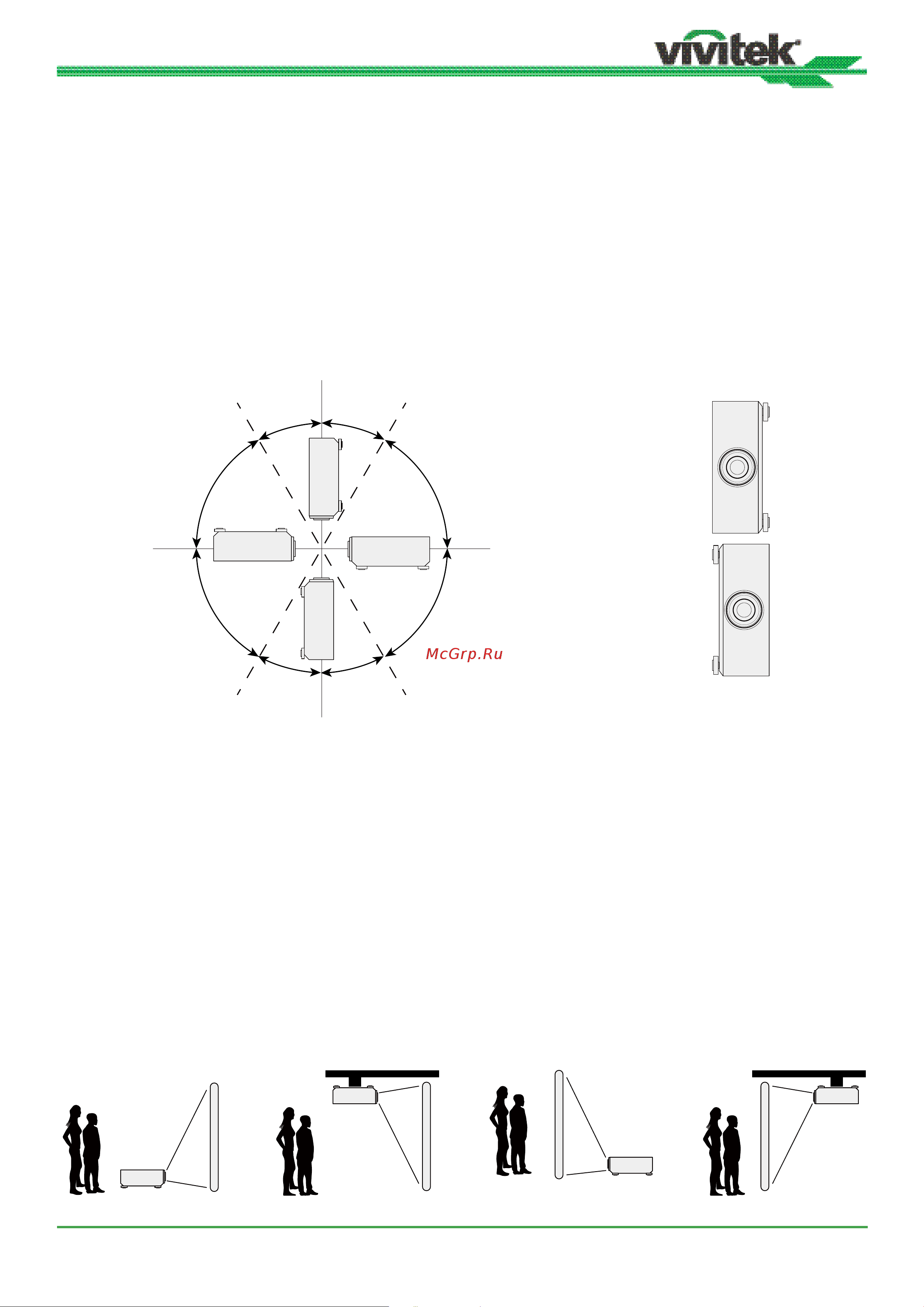

Установка на стол, потолок, под углом
30°
60°
60°60°
60°
30°
30°
30°
Под углом
Под углом
Потолочная Настольная
Вертикальная установка
Выбор режима работы
Функцию выбора режима проецирования можно использовать для изменения ориентации проецируемого
изображения или перехода проецируемого изображения.
Настольная,
фронтальная
Установите проектор на стол, чтобы передавать изображение на экран впереди.
Потолочная,
фронтальная
Закрепите проектор на потолке, чтобы перевернутое изображение передавалось на
экран впереди.
Настольная,
обратная
Установите проектор на стол, чтобы передавать изображение на экран с обратной
стороны.
Потолочная,
обратная
Закрепите проектор на потолке, чтобы перевернутое изображение передавалось на
экран с обратной стороны.
Настольная, фронтальная Потолочная, фронтальная Настольная,обратная Потолочная, обратная
