10
Функции Onyx 1220
Channel Strips (ячейки микшерного
пульта)
На Onyx 1220 имеется два вида Сhannel Strip: Моно и
стерео. Монофоническая ячейка (каналы 1 - 4) имеет
микрофонные и линейные разъемы. Дополнительно к
этому, каналы 1 и 2 имеют высокоимпедансные инст-
рументальные входы, так что вы можете подключить
гитару непосредственно к микшеру.
Монофонические ячейки (каналы 5 - 12) имеют по два
линейных разъема входа на ячейку микшерного пуль-
та, левый и правый. Стерео траектория постоянно про-
ходит через ячейку микшерного пульта, распределяя
регуляторы канала (регуляторы работают одновремен-
но на левый и правый сигналы)
1. Вход MIC (каналы 1 - 4)
Это гнездовой разъем XLR, к
которому подключается симмет-
ричный микрофонный вход от
микрофона практически любого
типа. Микрофонный предусили-
тель, имеющийся в новой конст-
рукции Onyx с более высокой точ-
ностью воспроизведения и запа-
сом по уровню конкурирует с лю-
быми автономными микрофонны-
ми предусилителями имеющим-
ся на современном рынке.
Входы XLR распаяны следую-
щим образом:
Контакт 1 = Экран или земля
контакт 2 = Положительный (+ или
горячий)
контакт 3 = отрицательный (- или
холодный)
2. Инструментальный вход HI-
Z (каналы 1 - 2)
Это 1/4 дюймовый разъем, к ко-
торому подключается несиммет-
ричный входной инструменталь-
ны сигнал с высокоимпедансного
инструмента (например гитара).
3. Вход LINE (каналы 3 - 12)
Это 1/4 дюймовый разъем TRS,
к которому подключается симмет-
ричный или нессиметричный вход-
ной линейный сигнал почти с лю-
бого источника.
При подключении симметричного
сигнала ко входам LINE, сделай-
те следующую распайку:
Наконечник = положительный
(+горячий)
кольцо = отрицательный (- холод-
ный0
Обмотка = экран или земля
Примечание: для стерео каналов 5 - 12, Если сигнал
подключен к стороне LEFT (MONO) , а к стороне RIGHT
не подключено ничего, то сигнал автоматически под-
ключается к обоим сторонам LEFT и RIGHT. Это
называется нормализацией разъема. Как только что-
либо подключается к стороне RIGHT, нормализован-
ное соединение разбивается и входы LEFT и RIGHT
становятся стерео входами ( LEFT идет на LEFT MAIN
OUT, а RIGHT идет на RIGHT MAIN OUT)
4. Переключатель MIC / HI-Z
Каналы 1 и 2 имеют дополнительную кнопку для пере-
ключения между входами MIC и HI-Z. При отжатии
кнопки (MIC) используется вход XLR MIC, а вход HI-
Z отсоединен. При нажатии кнопки (HI-Z), использует-
ся 1/4 дюймовый вход HI-Z, а вход XLR MIC отклю-
чен. Входной каскад входов HI-Z специально сконст-
руирован для высокоимпедансных звукоснимателей
на гитарах.
Подключение гитары к низкоимпедансному линейно-
му входу (те, которые на каналах 3-16) может привести
к потере высоких частот, и получению неестественно-
го, глухого звука. Обычно , вы должны использовать
прямой блок между гитарой и входом микшера, кото-
рый служит для преобразования импеданса гитары от
высокого к низкому. Входы HI-Z на каналах 1 и 2
делают ненужным использование блока.
ОДНАКО: Входы HI-Z нессиметричные, так что если
вы работаете в живом представлении или между ин-
струментом и микшером слишком длинный кабель (бо-
лее 25 или 30 футов), то лучше всего использовать
блок с симметричным выходом во избежание выбора
шума на протяжении длины кабеля.
5. Переключатель фильтра верх-
них частот (каналы 1-4)
Переключатель Low-Cut, от-
носящийся к фильтру верх-
них частот, обрезает басо-
вые частоты ниже 75 Гц со
скоростью 18дБ на октаву.
Рекомендуется использовать
фильтр верхних частот на
каждом микрофонном при-
ложении за исключением
ударной установки, бас гита-
ры или басовых патчей син-
тезатора или запись земле-
трясений. Фильтрация позволит получить более четкое
и ясное звучание. Также фильтр высоких частот может
помочь уменьшить возможность возникновения об-
ратной связи в концертной ситуации и поможет со-
хранить мощность усилителя.

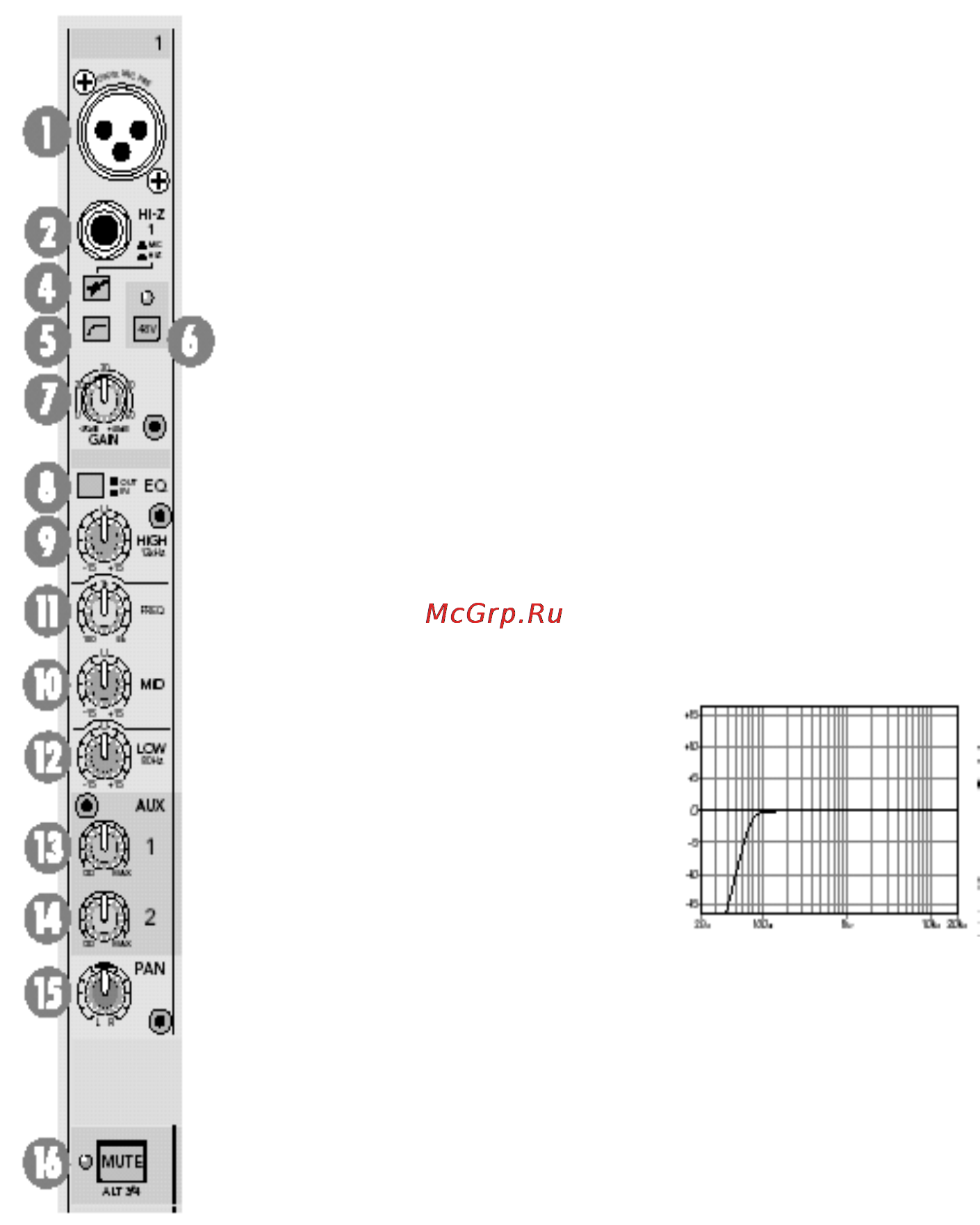

моно канал
низкое обрезание
