Разъемы передней панели

Кроме ячеек микшерного пульта MIC и разъемов вхо-

да LINE, на передней панели имеются другие разъе-

мы для простого доступа.

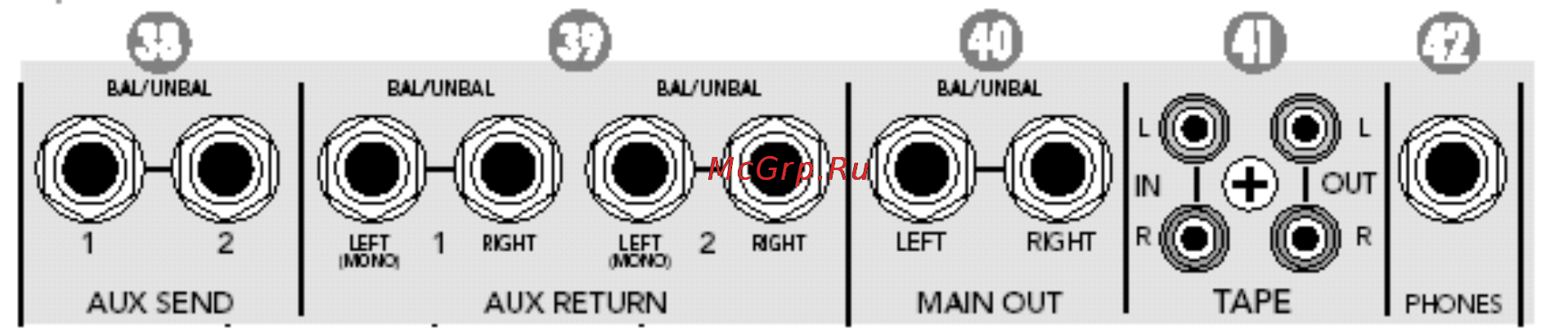

38. AUX SEND 1 и 2

Эти 1/4 дюймовые разъемы выхода TRS обеспечива-

ют симметричный или несимметричные линейные сиг-

налы для подключения к входам устройств эффектов

или усилителям мониторов сцены.

39. AUX RETURN 1и 2

Эти 1/4 дюймовые входные разъемы TRS предназна-

чены для подключения симметричных или несиммет-

ричных линейных стерео сигналов от внешнего про-

цессора или другого устройства. Стерео AUX RETURNS

использует разъем обычно, так же как стерео входы

на каналах 5 - 12. Если сигнал подключен к стороне

LEFT (MONO) и при этом ничего не подключено к сто-

роне RIGHT, сигнал автоматически подключается к

обеим сторонам LEFT и RIGHT. Как только что-либо

подключается к стороне RIGHT, нормальное подклю-

чение разбивается и входы LEFT и RIGHT становятся

стерео входами ( LEFT идет на LEFT AIN OUT, а

RIGHT идет на RIGHT MAIN OUT).

40. MAIN OUT

Эти 1/4 дюймовые разъемы выхода TRS поддержи-

вают симметричные или несимметричные линейные

сигналы. Это тот же сигнал, который появляется на

XLR MAIN OUTPUTS (46) на задней панели, за исклю-

чением 6дБ ниже по уровню. Подключите их к следу-

ющему устройству в цепи сигнала, такому как внешний

процессор (графический эквалайзер или компрессор /

лимитер), или непосредственно ко входам основного

усилителя.

41. TAPE IN/OUT

Эти разъемы RCA используются для подключения ко

входам и выходам кассетного магнитофона или друго-

го записывающего устройства.

Разъемы TAPE IN позволяют подключить несиммет-

ричный сигнал от кассетного магнитофона или другого

источника сигнала (это может быть при желании проиг-

рыватель компакт дисков) используя для этого стан-

дартные hi-fi кабели подключения. Сигнал маршрути-

зируется на матрицу CONTROL ROOM /PHONES

SOURCE (20) . Нажмите на кнопку ТАРЕ для маршру-

тизации кассетного входа на выходы CONTROL ROOM

и PHONES (48/2). Это позволяет воспроизвести запи-

си ваших миксов.

Нажмите на кнопку ASSIGN TO MAIN MIX (21) для мар-

шрутизации кассетного входа на MAIN OUT (40/46).

Это позволяет воспроизводить музыку между уста-

новками основных динамиков.

Предупреждение. Нажатие на кнопку ТАРЕ в матри-

це SOURCE и ASSIGN TO MAIN MIX может создать

обратную связь между TAPE IN и TAPE OUT. Про-

верьте, чтобы кассетная дека не находилась в режиме

записи или режиме паузы в записи или режиме входа

монитора при включении этих переключателей, или

проверьте чтобы регулятор уровня CONTROL ROOM

был полностью увернут вниз.

Разъемы TAPE OUT создают несимметричный сиг-

нал, который выходит из MAIN OUT. Обычно, вы дол-

жны подключить их ко входам записывающего уст-

ройства, но вы можете использовать их в качестве

дополнительной установки главных выходов для по-

дачи сигнала к примеру в другую зону.

42. PHONES

Сюда выполняется подключение стерео головных те-

лефонов. Это 1/4 дюймовый стерео разъем TRS обес-

печивающий тот же сигнал, что и направляемый на

выходы CONTROL ROOM (48), как определено матри-

цей CONTROL ROOM / PHONES SOURCE (20). Гром-

кость регулируется с помощью ручки pHONES (23),

расположенной рядом с ручкой CONTROL ROOM.

Предупреждение: усилитель головных телефонов

сконструирован таким образом, чтобы управлять лю-

быми стандартными головными телефонами на очень

громком уровне. Однако это может привести к повреж-

дению слуха. Даже средние уровни могут быть бо-

лезненно громкими на некоторых головных телефонах.

Будьте осторожны. Всегда начинайте с самого низко-

го уровня громкости, установленного регулятором

PHONES (23), перед подключением головных телефо-

нов к разъему PHONES. После подключения голов-

ных телефонов медленно поднимайте уровень. Все-

гда помните «у звукооператоров, поджаривающих уши,

карьера всегда короткая».
