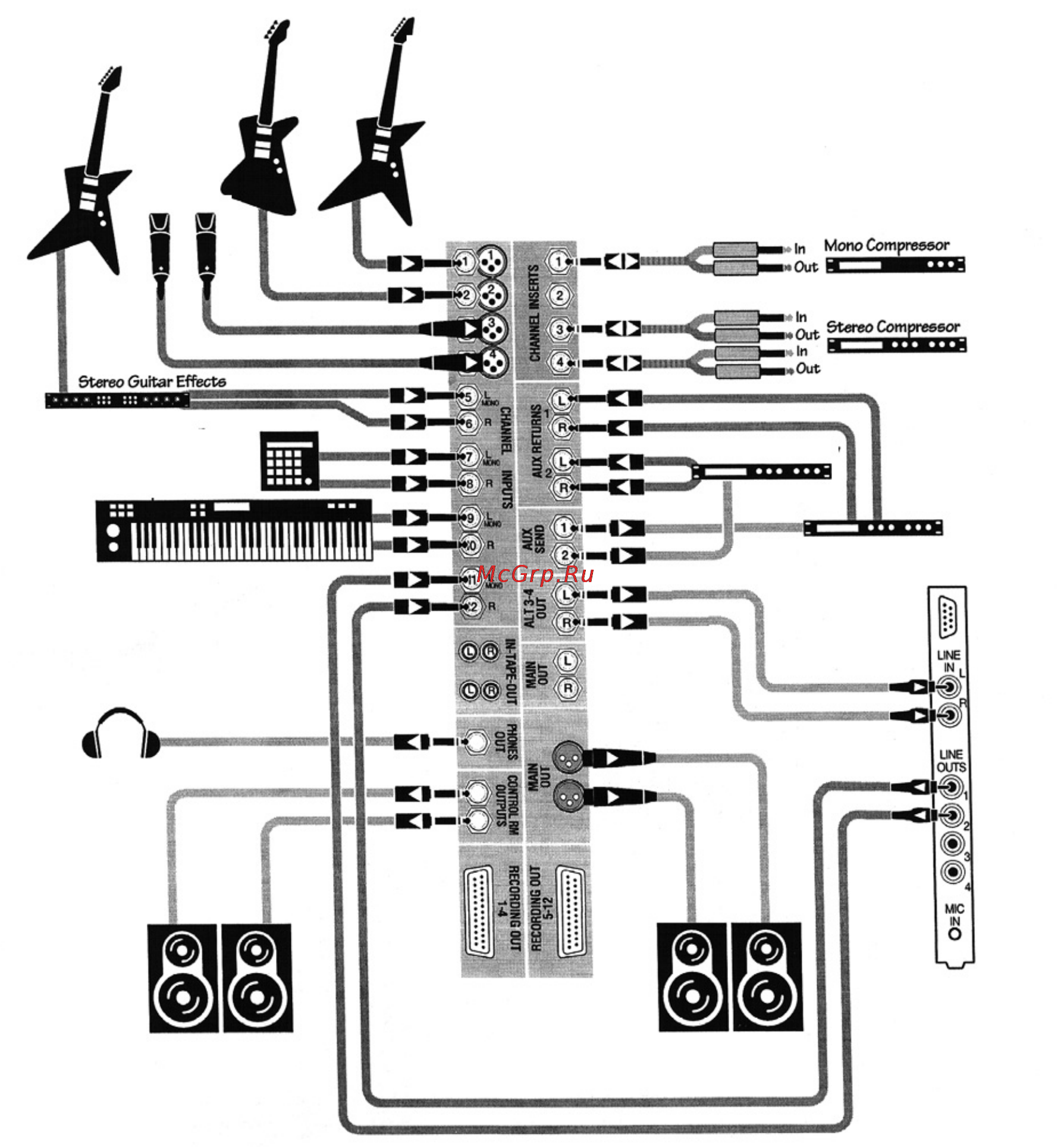

Mackie ONYX 1220 [8/31] На этой диаграмме подключения у следящих ка налов нажаты кнопки mute alt 3 4 это на правляет их сигналы на alt 3 4 out и на звуко вую карту или другой аналоговый аудио интер фейс на ваш daw важно каналы воспроизведения в этом случае каналы 11 12 должны быть с отключенными кнопками mute alt 3 4 или вы получите обрат ную связь

На этой диаграмме подключения демонстрирует ся как можно осуществить живую многодоро жечную запись с помощью recording out или дополнительной карты firewire recording out предоставляет аналоговый сим метричны прямой выход для каждого канала а карта fire wire предоставляет прямой цифро вой выход для каждого канала 6

Recording out предоставляют аналоговый симметричный прямой выход для каждого кана ла секционированы после регулятора gain но перед регуляторами eq 7

Многодорожечная запись в студии 7

Компьютерная запись onyx 1220 8

На этой диаграмме подключения у следящих ка налов нажаты кнопки mute alt 3 4 это на правляет их сигналы на alt 3 4 out и на звуко вую карту или другой аналоговый аудио интер фейс на ваш daw важно каналы воспроизведения в этом случае каналы 11 12 должны быть с отключенными кнопками mute alt 3 4 или вы получите обрат ную связь 8

Дополнительная карта firewire предоставля ет цифровой прямой выход для каждого канала секционированный после регулятора gain но перед регуляторами eq также как и l r микс два трека могут быть возвращены на onyx с компьютера для мониторинга воспроизведения на выходах control romm или смикшированы в два трека на tape out 9

Запись с fire wire на компьютер 9

Channel strips ÿ åéêè ìèêøåðíîãî ïóëüòà 10

Channel strips ячейки микшерного пульта 10

Ôóíêöèè onyx 1220 10

Переключатель mic hi z 10

Переключатель фильтра верх них частот каналы 1 4 10

Функции onyx 1220 10

High eq 11

Переключатель eq in out 11

Переключатель фантомного пи тания на 48в каналы 1 4 11

Регулятор gain 11

Low eq 12

Mid eq 12

Mute alt 3 4 12

И 14 посылы aux1 и 2 12

Переключатель solo 13

Светодиодные индикаторы уровня сигнала 13

Фейдер канала 13

Assign to main mix назначе ние на главный микс 14

Control room phones source 14

Ìàòðèöà êîìíàòû óïðàâëåíèÿ èçìåðåíèå è òåëåôîíû 14

Матрица комнаты управления измерение и телефоны 14

Ручка control room 14

Ñåêöèÿ auxiliary 15

Измерители уровня left right 15

Индикатор rude solo 15

Ручка phones 15

Секция auxiliary 15

Aux 1 и aux 2 return 16

Aux1 и 2 pre post 16

Aux2 и aux2 master 16

Talkback level уровень двухсторонней связи 16

Ñåêöèÿ talkback äâóõñòîðîííåé ñâÿçè 16

Внутренний talcback mic 16

Переключатель external mic 16

Переключатель fx to mon 16

Секция talkback двухсторонней связи 16

Talkback to aux 1 2 17

Talkback to phones двухсто ронняя связь на телефоны 17

Ñâåòîäèîäíûå èíäèêàòîðû main mix è power 17

Индикатор power 17

Переключатель talkback 17

Светодиодные индикаторы main mix и power 17

Фейдер main mix 17

Aux return 1и 2 18

Aux send 1 и 2 18

Main out 18

Phones 18

Tape in out 18

Ðàçúåìû ïåðåäíåé ïàíåëè 18

Разъемы передней панели 18

Alt 3 4 out 19

Channel insert вставка кана ла 19

Main output level 19

Right left main outputs 19

Talkback mic микрофон двухсторонней связи 19

Çàäíÿÿ ïàíåëü 19

Выходы control rm 19

Гнездо питания 19

Задняя панель 19

Переключатель power 19

Firewirw i o option 20

Recording outs 20

Более того будучи использованы для вставки вне шних устройств эти разъемы могут быть также ис пользованы как прямые выходы канала пост trim пост low cut и пре eq это несимметричный пря мой выход в противоположность recordings out на задней панели являющимся симметричными пря мыми выходами пост trim пре low cut 20

Возможны специальные кабели вставки специально разработанные для этого типа разъема вставки они распаиваются следующим образом наконечник посыл выход на устройство эффекта кольцо возврат вход с устройства эффекта обмотка общая земля подключите экран ко всем трем обмоткам 20

Ниже показаны три способа использования разъемов insert 20

Эти два db 25 разъема обеспечивают симметричные прямые выходы для каналов 1 4 и 5 12 соответствен но они сконструированы для непосредственного под ключения к аналоговым входам записывающего уст ройства и используют стандартные выводы tascam для подключений аналогового сигнала такой же стан дарт использован на аналоговых платах для mackie d8в и записывающего устройства на жестком диске сигнал на recordings out поступает сразу после регулятора входа gain и перед переключателем low cut разъемами insert и eq таким образом вы можете сделать эквализацию канала подключить ком прессор или другой динамический процессор к разъе му insert и отрегулировать фейдер канала для со ответствия концертному миксу но это не окажет ника кого эффекта на сигнал поступающий на записыва ющее устройство это обеспечивает максимальную гибкость для стадии микширования смотрите приложение в с диаграммой разводки этих подключен 20

Ïðèëîæåíèå à ñåðâèñíàÿ èíôîðìàöèÿ 21

Óñòðàíåíèå âîçìîæíûõ íåèñïðàâíîñòåé 21

Приложение а сервисная информация 21

Устранение возможных неисправностей 21

Ðåìîíò 22

Ремонт 22

Ïðèëîæåíèå â ïîäêëþ åíèÿ 23

Ðàçúåìû 1 4 trs 23

Ðàçúåìû 1 4 ts 23

Ðàçúåìû rca 23

Ðàçúåìû xlr 23

Приложение в подключения 23

Разъемы 1 4 trs 23

Разъемы 1 4 ts 23

Разъемы rca 23

Разъемы xlr 23

Расстройка линии 23

Trs гнездо вставки посыла при ема 24

Использование на гнезде встав ки только посыла 24

Умножители и y 24

Разъемы db25 25

Ïðèëîæåíèå ñ òåõíè åñêàÿ èíôîðìàöèÿ 26

Ñïåöèôèêàöèÿ onyx 1220 26

Приложение с техническая информация 26

Спецификация onyx 1220 26

Áëîê ñõåìà onyx 1220 28

Блок схема onyx 1220 28

Òàáëèöà òðåêîâ onyx 1220 29

Таблица треков onyx 1220 29

Òàáëèöà òðåêîâ onyx 1220 30

Таблица треков onyx 1220 30

Îãðàíè åííûå ãàðàíòèè 31

Ограниченные гарантии 31
