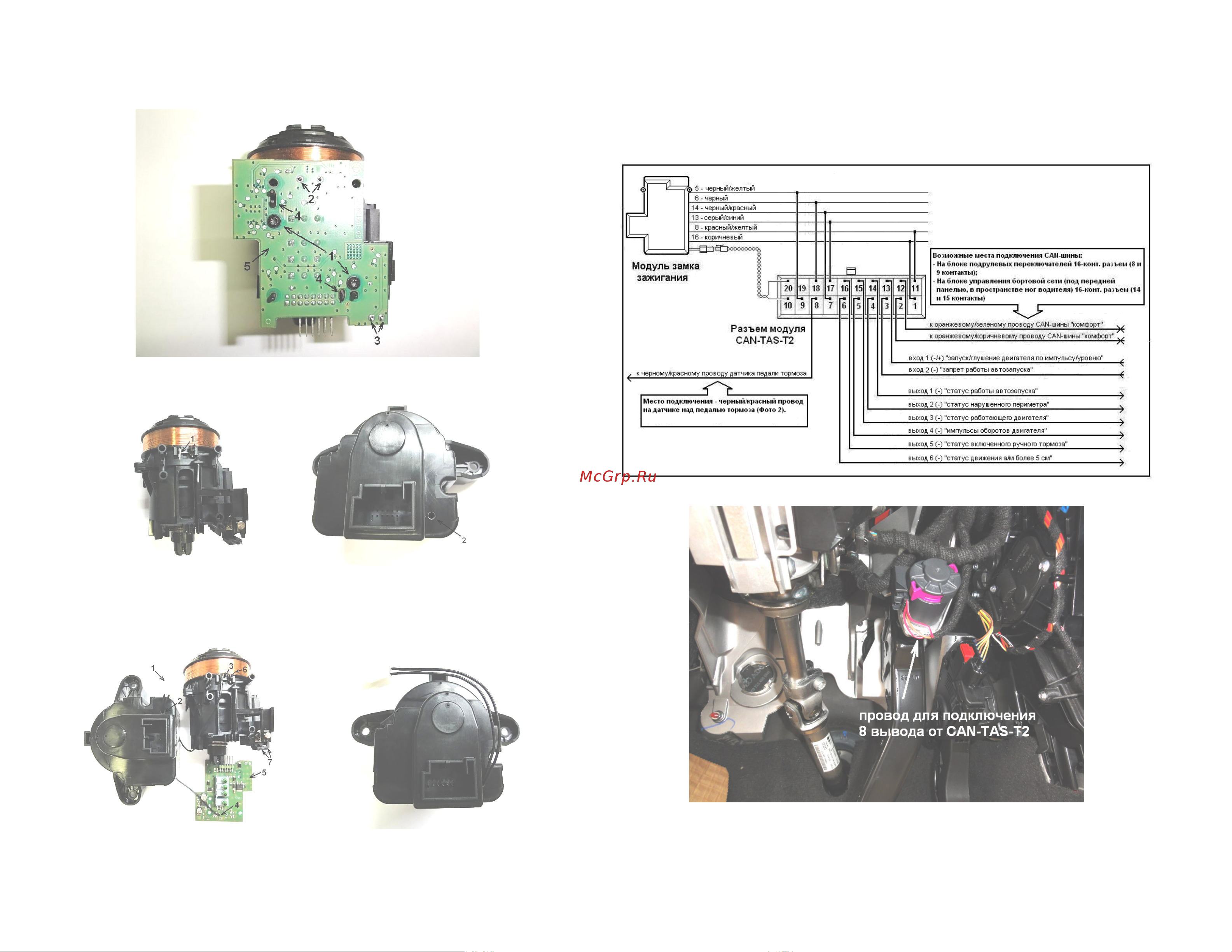

• Открутите винты 1. Отпаяйте контакты катушки считывателя иммобилайзера 2, и контакты

соленоида блокировки ключа 3. Отщелкните защелки 4 и снимите плату 5.

• Согните контакт 1 на 90 градусов от рамки считывателя. Просверлите отверстие 2 диаметром 2,5-3

мм в корпусе замка как показано на фото.

• Вставьте провода разъема 1 в отверстие 2. Подпаяйте один провод к контакту 3 и заизолируйте с

помощью термоусадочной изоляции, а другой провод к точке 4 (где раньше был запаян контакт 3).

Установите плату 5 обратно на место. Запаяйте контакт катушки 6 и контакты соленоида 7.

Прикрутите плату, и соберите замок в обратном порядке.

5. Скоммутируйте провода разъема модуля согласно схемы подключения (Рис.2).

6. Установите блок замка зажигания на место. Подсоедините к нему штатный разъем, а также 2-х

контактный разъем обходчика иммобилайзера.

7. Установите модуль в скрытном месте, и вставьте в него разъем.

8. Проверьте работу системы в целом.

Рис. 2. Схема подключения модуля CAN-TAS-T2 на AUDI A4, A5, Q5

Фото 2. Место подключения к датчику педали тормоза

на а/м AUDI A4, A5, Q5
