• Открутите винты 1. Отпаяйте контакты катушки считывателя иммобилайзера 2, и контакты

соленоида блокировки ключа 3. Отщелкните защелки 4 и снимите плату 5. Отщелкните защелки 6 и

разберите замок.

• Снимите катушку считывателя, и откусите контакт 1.

• Припаяйте один провод двухконтактного разъема к контакту 1 катушки считывателя с обратной

стороны. Вставьте катушку и плату на место. Запаяйте второй контакт катушки считывателя и

контакты соленоида на плате. Запаяйте другой провод двухконтактного разъема к точке 2 (где

раньше был запаян контакт 1).

• Соберите замок и защелкните верхнюю крышку, предварительно сделав в ней паз для проводов

двухконтактного разъема.

5. Скоммутируйте провода разъема модуля согласно схемы подключения (Рис.1).

6. Установите блок замка зажигания на место. Подсоедините к нему штатный разъем, а также 2-х

контактный разъем обходчика иммобилайзера.

7. Установите модуль в скрытном месте, и вставьте в него разъем.

8. Проверьте работу системы в целом.

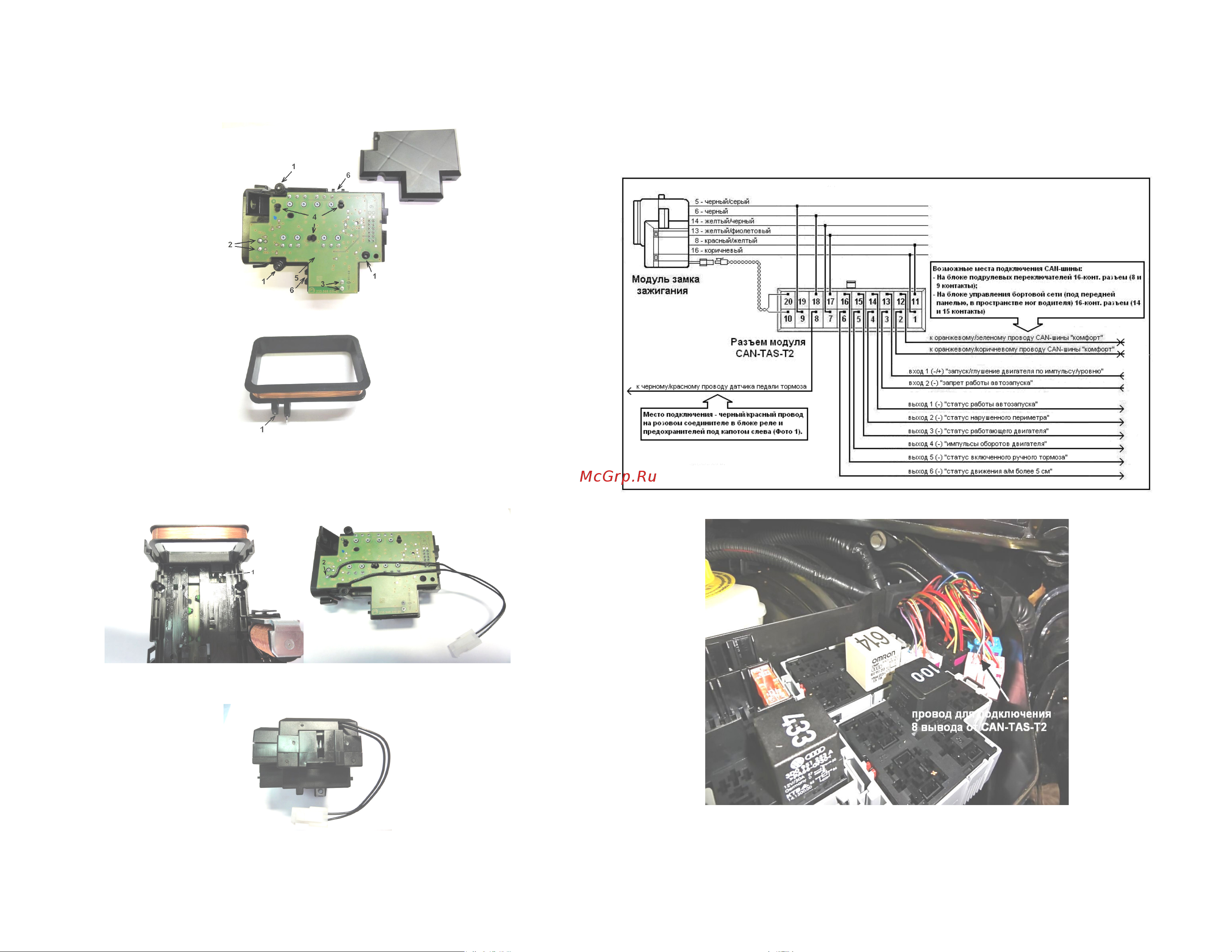

Рис. 1. Схема подключения модуля CAN-TAS-T2 на VW Touareg

Фото 1. Место подключения к датчику педали

тормоза на а/м VW Touareg 2011 м.г
