Порядок установки и подключения на AUDI A4, A5, Q5:

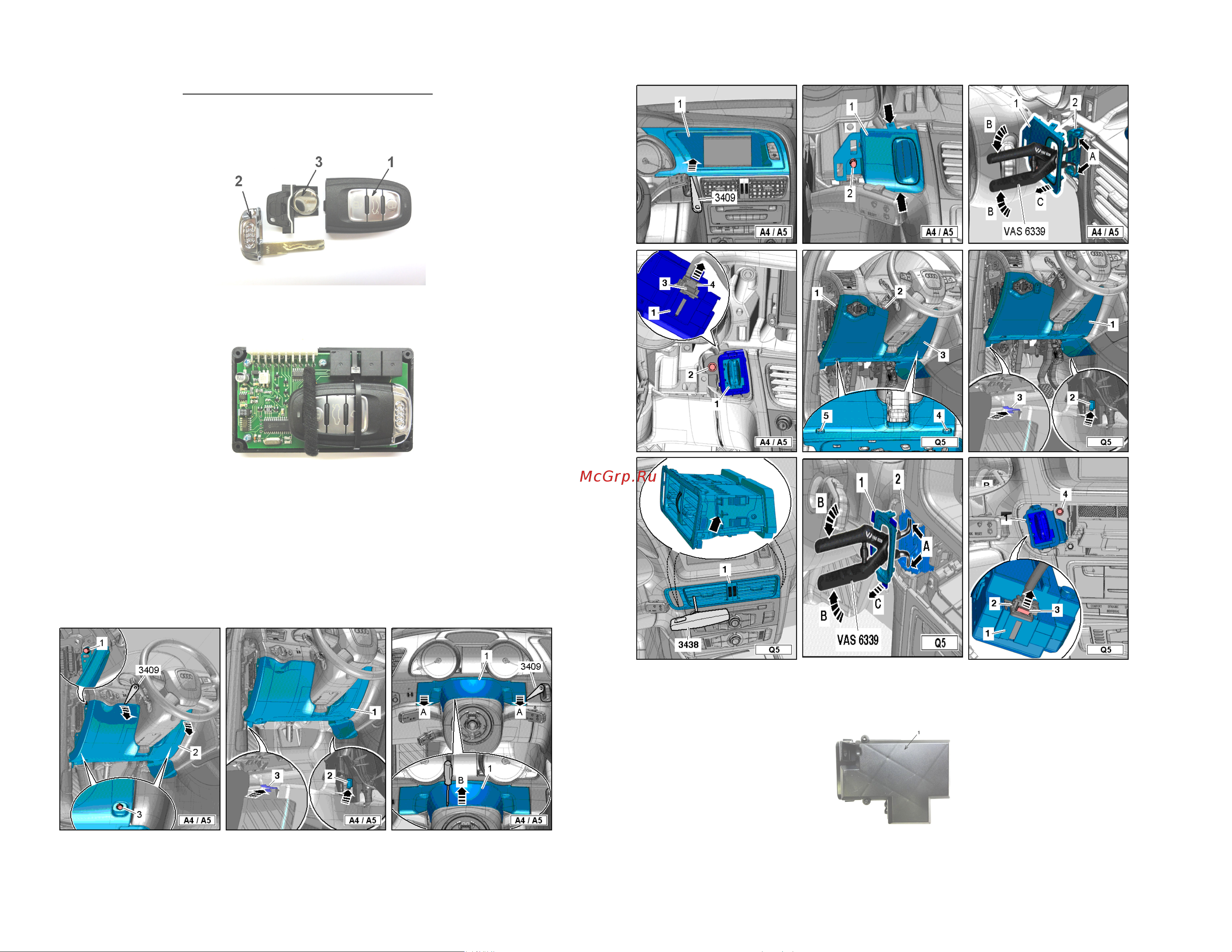

1. Согласно инструкции по эксплуатации а/м вытащите из ключа-брелока 1 ключ-вставку 2 и держатель

батарейки 3. Снимите батарейку и соберите ключ-брелок в обратной последовательности.

2. Разберите блок модуля, открутив четыре винта. Наденьте рамку считывателя иммобилайзера на ключ-

брелок и закрепите последний на плате с помощью пластиковой стяжки как показано на фото ниже.

Соберите модуль.

3. Демонтируйте замок зажигания в следующей последовательности.

• Для AUDI A4, A5 : Снять накладку передней панели со стороны водителя. Снять накладку на стык

комбинации приборов. Снять облицовку экрана MMI-интерфейса. Открутить болт крепления

накладки замка зажигания. С помощью демонтажных клещей отщелкнуть защелки и снять

облицовку замка. Открутить болт крепления замка, и вытянуть замок вперед в пространство для

ног. Отсоединить разъем от блока замка зажигания.

• Для AUDI Q5 : Снять накладку передней панели со стороны водителя. Снять центральный

дефлектор. Открутить болт крепления накладки замка зажигания. С помощью демонтажных клещей

отщелкнуть защелки и снять облицовку замка. Открутить болт крепления замка, и вытянуть замок

вперед в пространство для ног. Отсоединить разъем от блока замка зажигания.

4. Для работы обходчика иммобилайзера необходимо в замке зажигания подключить провода

двухконтактного разъема в разрыв цепи катушки считывателя (последовательно). Для этого необходимо

выполнить следующие операции:

• С помощью отвертки отщелкните крышку 1.
