TEC-67503-8 Техническое описание Призрак 8-й серии (v 7.7) _______________________________________________________________________________ 8

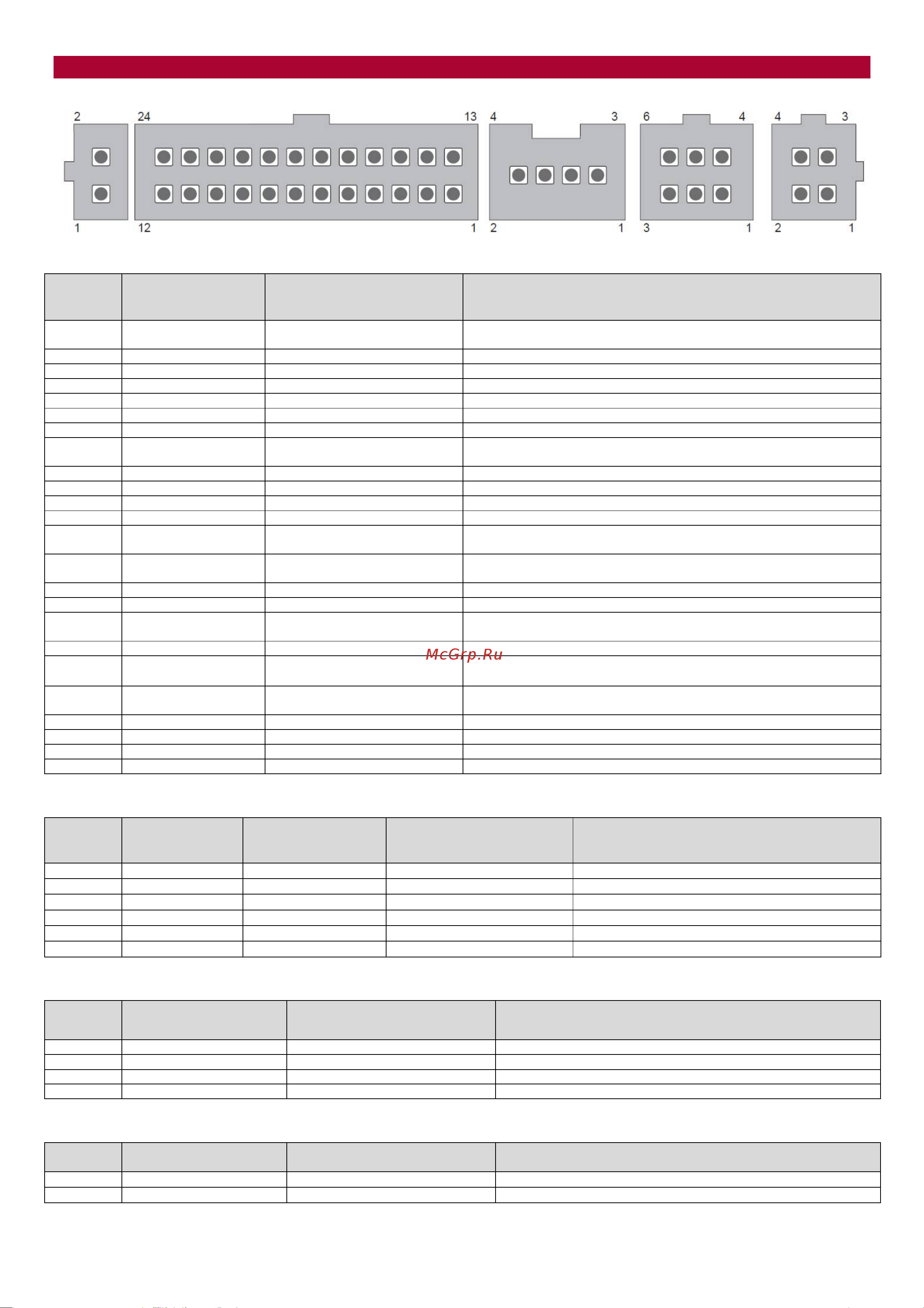

Описание разъемов центрального блока сигнализации
Х4 Х1 Микрофон Х2 Х3
Таблица 4 – Назначение выводов разъема Х1 (24 pin)
Вывод № Цвет провода
Режим работы.
(Опциональный режим.)
Описание
1
Серый/синий
LIN1
Обходчик
ТЭК
/ IMO (Toyota/Lexus)/ ComfortControl Mazda / Fortin
и iDataLink / Программируемый вход
2
Желтый
TP
-
BUS
Шина данных для модулей ТЭК электроникс
3
Белый/синий
LIN3
Обходчик ТЭК /
IMI
(
Toyota
/
Lexus
) /
LIN
/ Программируемый вход
4
Черный
Вход датчика
Масса датчика температуры
5
Оранжевый/зеленый
Програм. вход/выход (
–
10 мА)
Имитация открытия двери водителя/Дверь водителя
6
Зеленый/черный
Програм. вход (
–
)
Контроль положения капота
7
Белый/черный
Програм. выход (
–
300 мА)
Проводная блокировка двигателя
8
Розовый /черный
Програм. выход (+1300мА)
(Програм. выход (–350 мА))
Паника/сигналы предупреждения на сирену
9
Коричневый
CAN2
CAN2
-
L
10
Коричневый
CAN1
CAN1
-
L
11
Серый/черный
Програм. вход (
–
)
Референсная масса
резистивных кнопок
/Отрицательная кнопка
12
Красный
Питание +12В
Питание системы +12В
13
Серый/зеленый
LIN2
Обходчик ТЭК / ЦЗ на Mazda /
Fortin и iDataLink
/
Программируемый вход
14
Синий/желтый
W
-
BUS
Управление предпусковым подогревателем
Webasto и Ebersp
ächer.
(в некоторых модификациях функция не доступна)
15
Белый/зеленый
LIN4
Обходчик
ТЭК
/ IMI (Toyota/Lexus)
/ LIN
16
Черный/белый
Вход датчика
Датчик температуры
17
Зеленый
Пр
ограм. выход (
–
300 мА)
Альтернативное у
правление
ЦЗ
.
Закрыть ЦЗ для двухпроводного
или закрыть/открыть для однопроводного управления.
18
Розовый/зеленый
Програм. вход (+)
Контроль
состояния стоп
-
сигнала
19
Синий
Програм. выход (
–
300 мА)
Альтернативное управление ЦЗ. Открыть ЦЗ для однопроводного
управления
20
Синий/красный
Програм. выход (
–
300 мА)
(Програм. выход (+300 мА))
Альтернативное управление аварийной сигнализацией
21
Коричневый/желтый
CAN2
CAN2
-
H
22
Коричневый/красный
CAN1
CAN1
-
H
23
Серый/желтый
Програм. вход (+)
Положительный сигнал резистивных кнопок
/Положительная кнопка
24
Черный
Питание МАССА
Питание (
–
)
Таблица 5 – Выводы разъема Х2 (6 pin)
Вывод №
Цвет провода -
вариант 1
Цвет провода -
вариант 2
Режим работы. Описание
1 Розовый Желтый/белый Програм. выход (+300 мА) АСС (автозапуск)
2 Белый Желтый/черный Програм. выход (+300 мА) Зажигание 2 (автозапуск)
3 Оранжевый Желтый/красный Програм. выход (+300 мА) Стартер (автозапуск)
4 Коричневый Желтый/зеленый Програм. выход (–300 мА) Ключ в замке (автозапуск)
5 Жёлтый Желтый Програм. выход (+1200 мА) Зажигание (автозапуск)
6 Синий Желтый/синий Програм. выход (–300 мА) Питание обходчика иммобилайзера (автозапуск)
Таблица 6 – Выводы разъема Х3 (4 pin)
Вывод № Цвет провода Режим работы. Описание
1
Зеленый/желтый
Аналоговый вход
Не используется
2
Красный/белый
Програм. вход (
+
)
Запрет тревоги по багажнику
3
—
—
—
4
Оранжевый/белый
Програм. вход (
–
)
Все двери кроме
двери водителя
Таблица 7 – Выводы разъема Х4 (2 pin)
Вывод № Цвет провода Режим работы. Описание
1 Синий (–) Светодиод
2 Красный (+) Светодиод
