Подключение системы FanControl‑GSM на автомобили Land Rover

Применение системы на автомобиле Range Rover Vogue (2013)

Группа 5, подгруппа 1

СAN-шина в автомобиле:

• CАN‑L — оранжевый с коричневой полосой

• CAN‑H — оранжевый с фиолетовой полосой.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Двери

Багажник

Капот

Паника штатной сигнализации

Статус центрального замка

Двигатель заведен

Температура двигателя

Температура за бортом

Уровень топлива

Управление со штатного брелка

Управление автономной вентиляцией

Управление штатным (заводским) автономным отопителем

Система позволяет включить штатный автономный отопитель для прогрева двигателя

исалона.

• Включение системы возможно только однократно за период между включениями

зажигания.

• Максимальное время работы системы ограничено 20 мин.

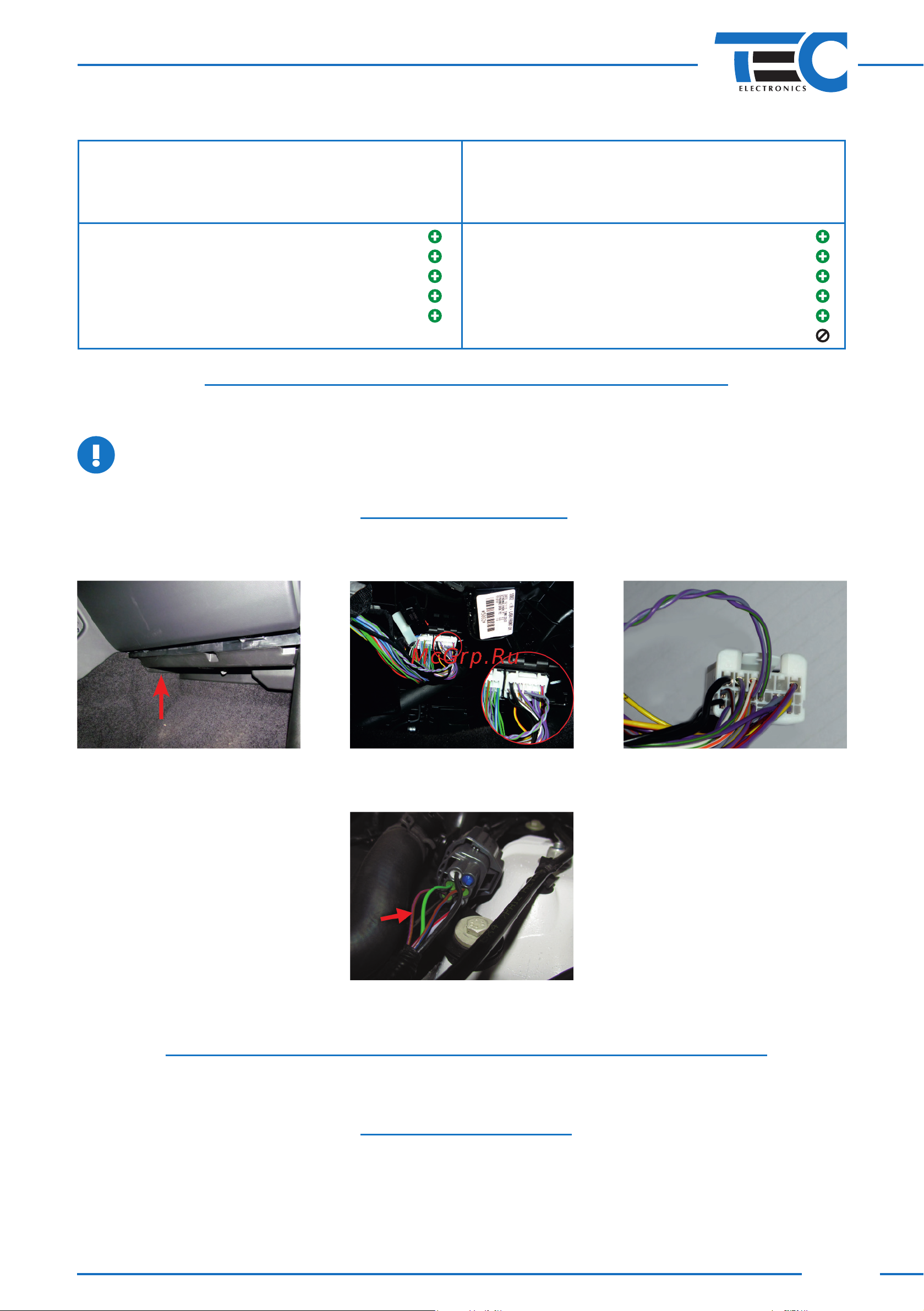

Подключение системы

Система подключается к CAN‑шине в любом удобном месте, например у блока управле‑

ния климат‑контролем, который расположен под перчаточным ящиком. При подключении

используется пара проводов системы, CAN1 (см. рисунок 1).

Рис. 1

Вывод системы №10 (синий/желтый провод) необходимо подключить к контакту №4 (ко‑

ричневый/фиолетовый провод) 6‑контактного разъема штатного отопителя (см. рисунок 2).

Рис. 2

Подробное описание подключения см. в схеме 1.

Управление дополнительно установленным автономным отопителем

Система позволяет включить климатическую установку автомобиля и одновременно

сэтим запустить дополнительно установленный автономный отопитель.

Подключение системы

Система подключается в разрыв CAN‑шины автомобиля (парами проводов CAN1 иCAN3)

непосредственно у блока управления климат‑контролем (см. рисунок 1), который находится

за перчаточным ящиком.

Подробное описание подключения см. в схеме 2.
