Подключение системы FanControl‑GSM на автомобили Land Rover

Подключение системы

Система подключается в параллель к CAN‑шине автомобиля парой проводов CAN1, под‑

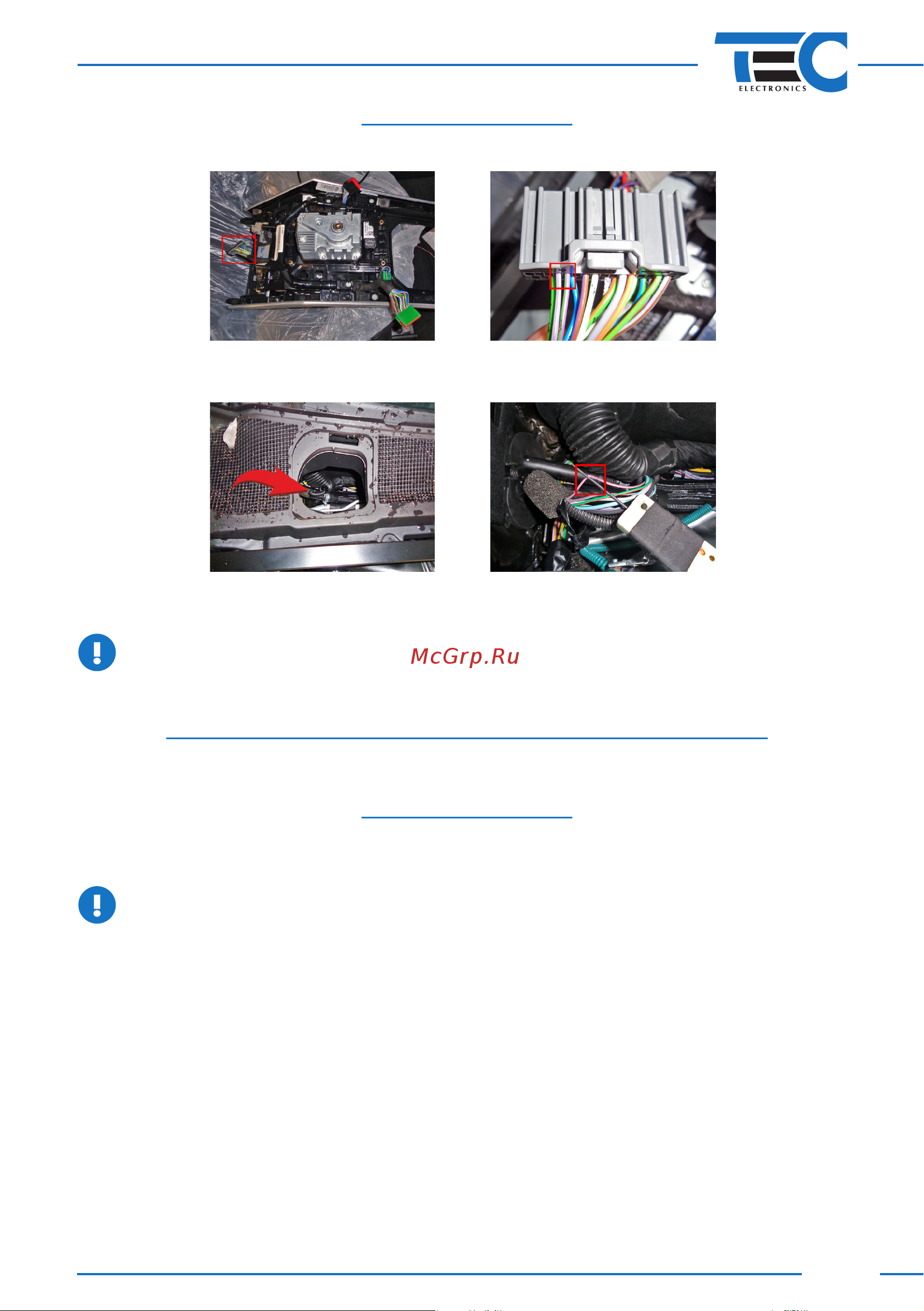

ключение возможно непосредственно за климат‑контролем (см. рисунок 8).

Рис. 8

Вывод №10 системы (синий/желтый провод) необходимо подключить к фиолетовому/ко‑

ричневому проводу, находящемуся в жгуте, идущему к штатному отопителю (см. рисунок 9).

Рис. 9

Подробное описание подключения см. в схеме 5.

• Включение системы возможно только однократно за период между включениями

зажигания.

• Максимальное время работы системы ограничено 20 мин.

• Запуск осуществляется аналогично штатному брелку.

Управление дополнительно установленным автономным отопителем

Система позволяет включить климатическую установку автомобиля и одновременно сэтим

запустить дополнительно установленный автономный отопитель.

Подключение системы

Система подключается в разрыв CAN‑шины автомобиля (парами проводов CAN1 и CAN3) не‑

посредственно у блока управления климат‑контролем (см. рисунок 8).

Подробное описание подключения см. в схеме 2.

Чтобы настроить систему для работы с дополнительным отопителем необходимо

включить «Альтернативный алгоритм управления климатической установкой №1».

Сделать это можно с помощью TECprog или встроенной кнопки программирования:

1. Нажмите 16 раз кнопку программирования.

2. Система проинформирует о состоянии пункта сериями по 1 световому сигналу.

3. Нажмите 1 раз кнопку программирования.

4. Система проинформирует о состоянии пункта сериями по 2 световых сигнала.
