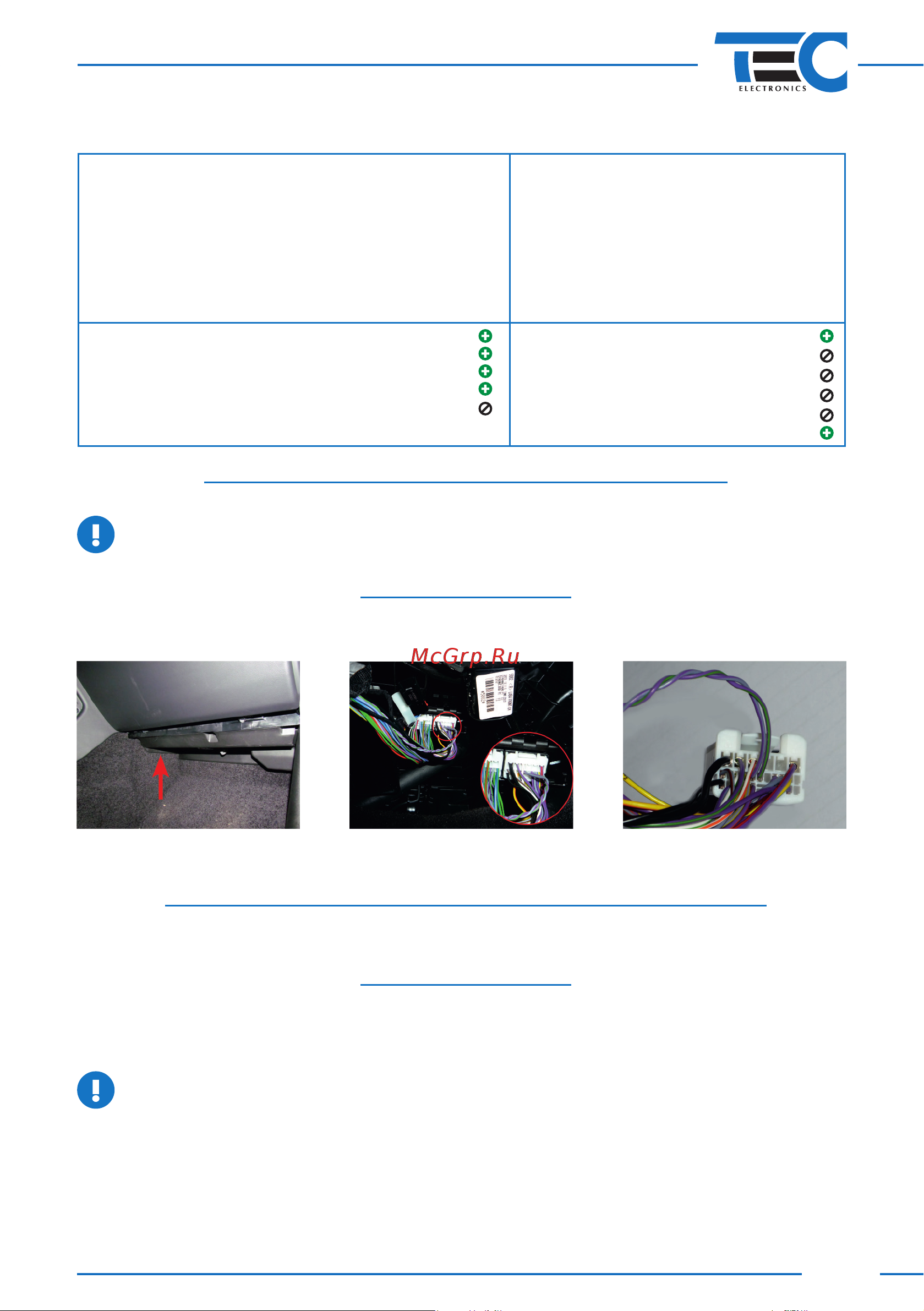

Подключение системы FanControl‑GSM на автомобили Land Rover
3
Применение системы на автомобиле Range Rover Vogue (2014-2015),
Sport (2014-2015)
Для Range Rover Vogue (2014-2015)
группа 5, подгруппа 2
Для Range Rover Sport (2014-2015) со штатным отопи‑
телем группа 5, подгруппа 4
Для Range Rover Sport (2014-2015) с нештатным
отопителем группа 5, подгруппа 2
CAN-шина в автомобиле:
• CАN‑L — серый с фиолетовой полосой
• CAN‑H — фиолетовый с зеленой полосой.
Штатная кнопка управления:
• Кнопка «Home».
Двери
Багажник
Капот
Паника штатной сигнализации
Статус центрального замка
Двигатель заведен
Температура двигателя
Температура за бортом
Уровень топлива
Управление со штатного брелка
Управление автономной вентиляцией
Управление штатным (заводским) автономным отопителем
Система позволяет включить штатный автономный отопитель для прогрева двигателя и салона.
• Включение системы возможно только однократно за период между включениями
зажигания.
• Максимальное время работы системы ограничено 20 мин.
Подключение системы
Система подключается в разрыв CAN‑шины автомобиля (парами проводов CAN1 иCAN3)
непосредственно у блока управления климат‑контролем, который находится за перчаточ‑
ным ящиком (см. рисунок 3).
Рис. 3
Подробное описание подключения см. в схеме 3.
Управление дополнительно установленным автономным отопителем
Система позволяет включить климатическую установку автомобиля и одновременно
сэтим запустить дополнительно установленный автономный отопитель.
Подключение системы
Система подключается в разрыв CAN‑шины автомобиля (парами проводов CAN1 и CAN 3)
непосредственно у блока управления климат‑контролем (см. рисунок 3), который находится
заперчаточным ящиком.
Подробное описание подключения см. в схеме 2.
Чтобы настроить систему для работы с дополнительным отопителем необходимо
включить «Альтернативный алгоритм управления климатической установкой №1».
Сделать это можно с помощью TECprog или встроенной кнопки программирования:
1. Нажмите 16 раз кнопку программирования.
2. Система проинформирует о состоянии пункта сериями по 1 световому сигналу.
3. Нажмите 1 раз кнопку программирования.
4. Система проинформирует о состоянии пункта сериями по 2 световых сигнала.
