Подключение системы FanControl‑GSM на автомобили Land Rover

Вы можете самостоятельно настроить режим работы климатической установки,

вкоторой она будет включаться при запуске отопителя. Для этого:

1. Включите зажигание.

2. Настройте климатическую установку в выбранный Вами режим.

3. Нажмите и удерживайте 2 с кнопку «Setup». Загорится СИД.

4. При успешном сохранении настроек СИД подаст 4 сигнала.

Применение системы на автомобиле Range Rover Vogue (2016), Sport (2016)

Группа 5, подгруппа 2

CAN-шина в автомобиле:

• CАN‑L — серый с фиолетовой полосой

• CAN‑H — фиолетовый с зеленой полосой.

Штатная кнопка управления:

• Кнопка «Home».

Двери

Багажник

Капот

Паника штатной сигнализации

Статус центрального замка

Двигатель заведен

Температура двигателя

Температура за бортом

Уровень топлива

Управление со штатного брелка

Управление автономной вентиляцией

Управление штатным (заводским) автономным отопителем

Система позволяет включить штатный автономный отопитель для прогрева двигателя и салона.

• Включение системы возможно только однократно за период между включениями

зажигания.

• Максимальное время работы системы ограничено 20 мин.

Подключение системы

Система подключается к CAN‑шине в любом удобном месте, например у блока управле‑

ния климат‑контролем, который расположен под перчаточным ящиком. При подключении

используется пара проводов системы, CAN1 (см. рисунок 4).

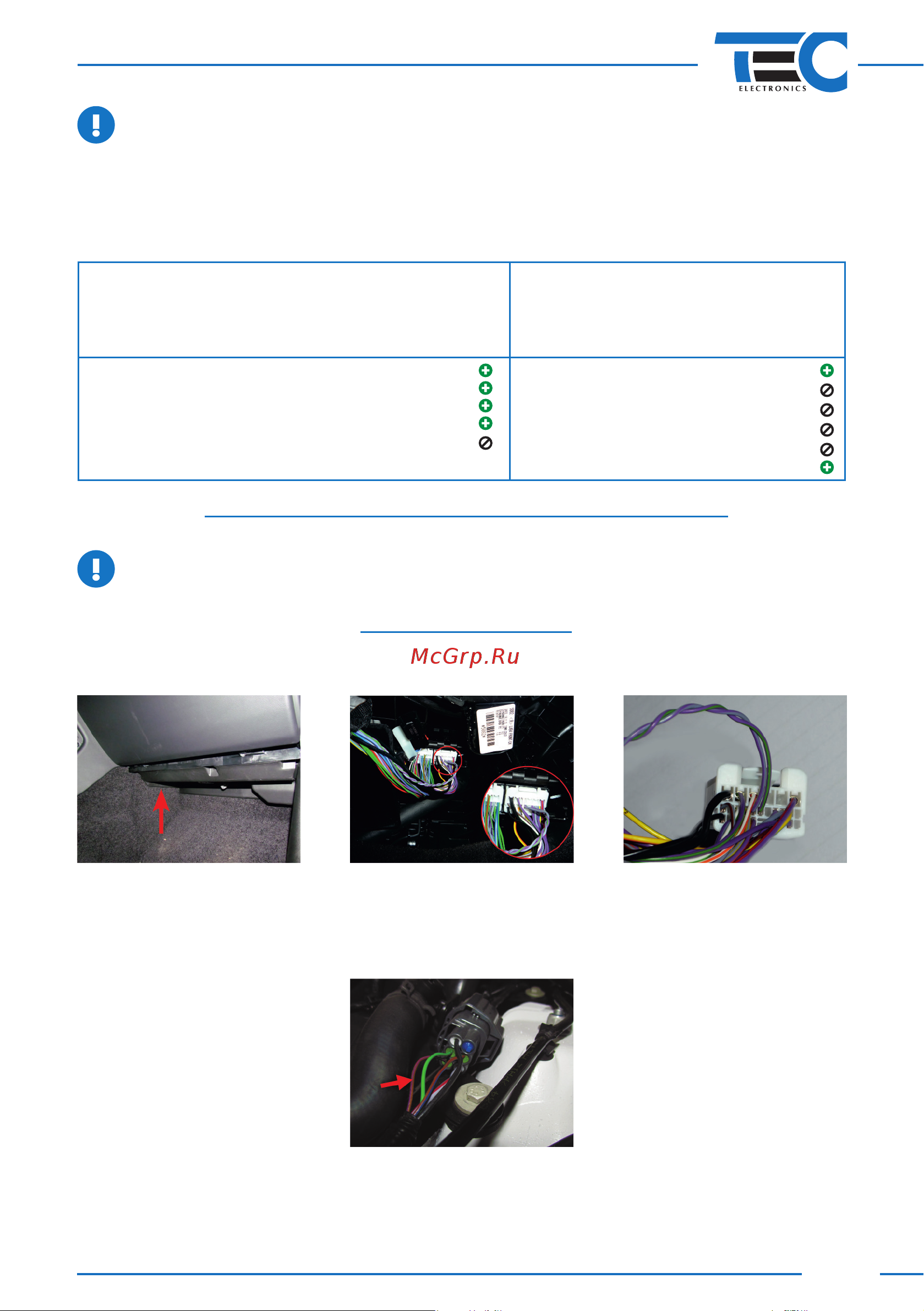

Рис. 4

Вывод системы №10 (синий/желтый провод) необходимо подключить к контакту №4 (ко‑

ричневый/фиолетовый провод) 6‑контактного разъема штатного отопителя (см. рисунок4).

Для подключения необходимо использовать дополнительное реле.

Подробное описание подключения см. в схеме 7.

Рис. 5
