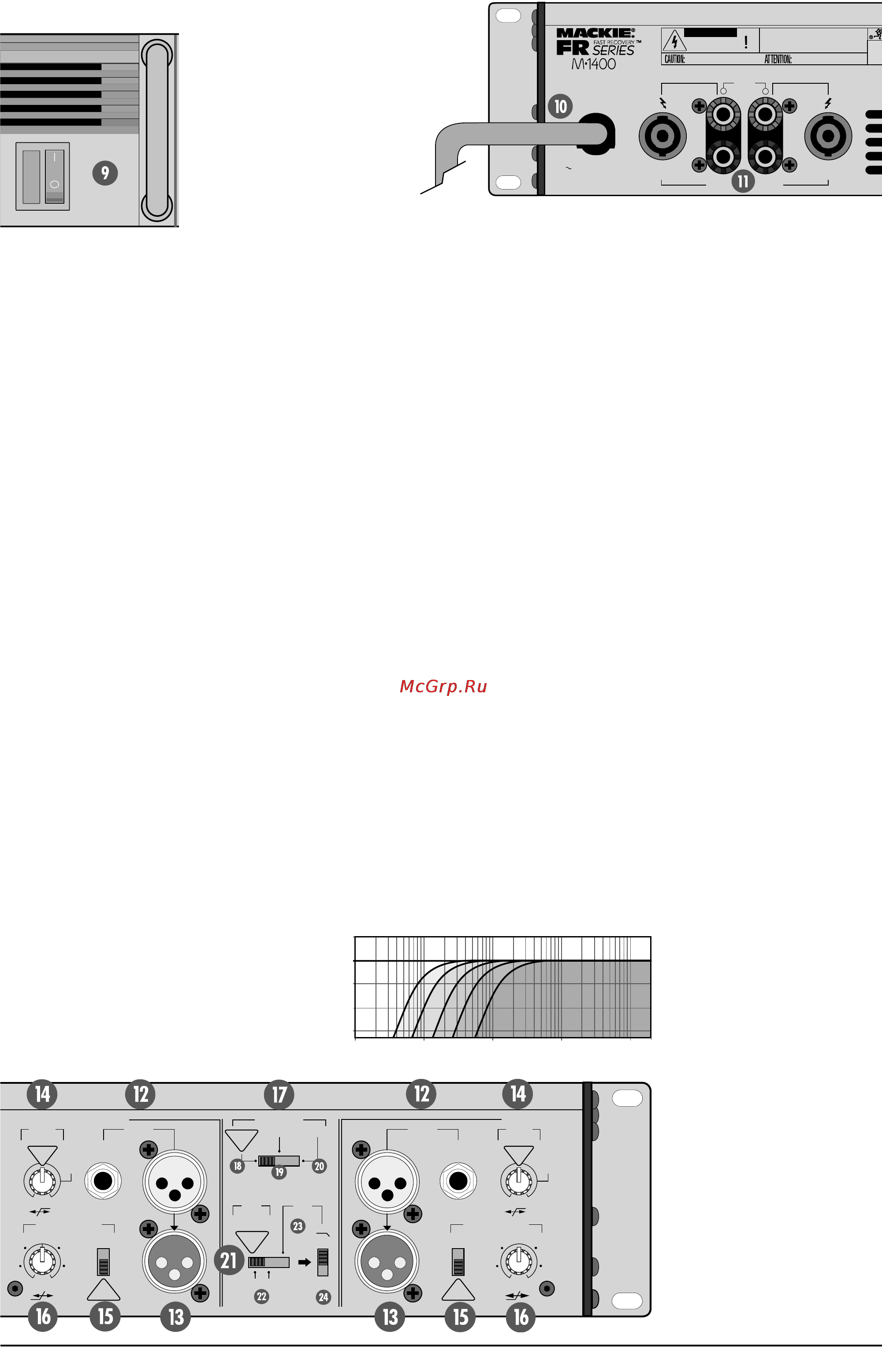

Выключатель питания POWER 9 Внимание При включении питания звукового оборудования включайте питание усилителя в последнюю очередь При вы ключении питания звукового оборудования выключайте пита ние усилителя в первую очередь Сетевой шнур 10 Шнур питания усилителя М1400 подключается к сетевой розет ке Напряжение сети должно соответствовать требованиям пи тания усилителя М1400 Поэтому необходимо убедиться что используемая розетка имеет клемму земля Выходные разъемы для подклю чения акустической системы 11 Выходные разъемы усилителя М1400 обеспечивают надежный контакт и безопасность при эксплуатации акустической систе мы Для подключения акустического кабеля необходимо отвин тить клемму до открытия сквозного отверстия в винте клеммы В отверстие вводится зачищенный конец акустического прово да и клемма затягивается вручную Необходимо помнить что для правильной фазировки динамиков обоих каналов необхо димо соблюдать полярность при подключении На красные клеммы выхода усилителя должен приходить динамика со ответственно динамика приходит на клеммы черного цвета Неправильное фазирование динамиков приводит к существен ной потере низкочастотного спектра Исключение составляет подключение акустической системы при мостовой схеме вклю чения усилителя Соединение акустической системы с усилителем осуществля ется специальным многожильным кабелем большого сечения 16 и больше Усилитель М1400 снабжен также выходными разъемами Speakon включенными параллельно выходным клеммам опи санным выше Это позволяет осуществлять подключение кабе лей с разъемами Speakon Контакт 1 разъема Speakon соот ветствует динамика а контакт 1 динамика Для подключения акустической системы при мостовой схеме включения усилителя предусмотрен отдель ный разъем Speakon Внимание Аккуратно укладывайте акустиче ский кабель При укладке не допускайте его повреждения Прежде чем производить ком мутацию акустического кабеля необходимо установить регулятор GAIN в минимальное по ложение и отключить питание усилителя ДИ111И1 I 1 t ЛХилатсчеаак М 1400 rura P jíí i ьезч т итпднытм 1 У1И са а ист swvmt CCMIMWKOOWE 15 мюллтта II члолсмп 1 2f 12О АС IIIII О При включении питания усилителя М1400 загорается индикатор пита ION AI POWFR AM PI IF IF F ния Также включается схема огра ничения потребления тока усилите лем Это снимает перегрузки в сети при включении и защищает сетевые предохранители от выхода из строя Приблизительно через 3 се кунды включается оконечный кас кад усилителя Такая задержка предотвращает попадание в акусти ческую систему щелчков от включе ния питания При включении питания усилителя установите ре гулятор уровня входного сигнала в минимальное положение Входы 12 Входы усилителя М1400 выполнены на разъемах TRS и XLR На входы могут подаваться как симметричные так и несимметрич ные сигналы Электрически входы TRS и XLR одного канала представляют собой параллельно соединенные разъемы сиг нал с которых поступает на вход левого или правого канала усилителя Амплитуда входного сигнала должна находиться в диапазоне от 10 dBV до 4 dBu Это значит что к входам уси лителя может подключаться любой линейный сигнал от про фессионального звукового оборудования Сквозной выход THRU 13 В некоторых ситуациях требуется подключение дополнитель ных усилителей для озвучивания одного сигнала Для подклю чения цепи усилителей сигнал от источника подается на основ ной усилитель Со сквозного выхода основного усилителя сиг нал поступает на вход следующего усилителя и так далее Та ким образом можно создать цепь из нескольких усилителей При составлении таких цепей необходимо руководствоваться следующим правилом суммарное входное сопротивление уси лителей должно быть в десять или более раз больше выходного сопротивления подключенного источника сигнала К примеру если выходное сопротивление микшера составляет 100 Ом значит к нему можно подключить цепь включающую до двадцати усилителей М1400 входное сопротивление усилите ля М1400 20 кОм К сквозному выходу можно также подключить DAT или кассет ную деку для записи Обрезной фильтр низкой частоты LOW CUT FILTER 14 Известно что субвуферы имеют различный нижний предел воспроизводимой частоты Усилитель М1400 оснащен обрез ным фильтром низкой частоты с помощью которого можно со гласовать нижние границы частотных диапазонов усилителя и подключенного к нему субвуфера С помощью обрезного филь тра низкой частоты можно добиться более чистого и высокого качества звучания динамиков Вокруг регулятора обрезного фильтра низкой частоты имеется частотная шкала Вращая регулятор можно изменять частоту среза 1 При установке регулятора в минимальное положение про тив часовой стрелки частота среза будет находиться на от метке 10 Гц Соответственно более низкие частоты в акусти ческую систему не попадают 2 Среднее положение обозначенное TYPICAL соответствует частоте среза 35 Гц 3 Положение регулятора обо значенное как STAGE MONITOR соответствует частоте среза 100 Гц Этот частотный режим реко мендуется применять для мони торинга сцены При подключении субвуфера к усилителю М1400 необходимо ознакомиться с его частотными характеристиками и в соответ ствии с ними установить требуе мую частоту среза 4 Mackie М1400 Руководство пользователя
