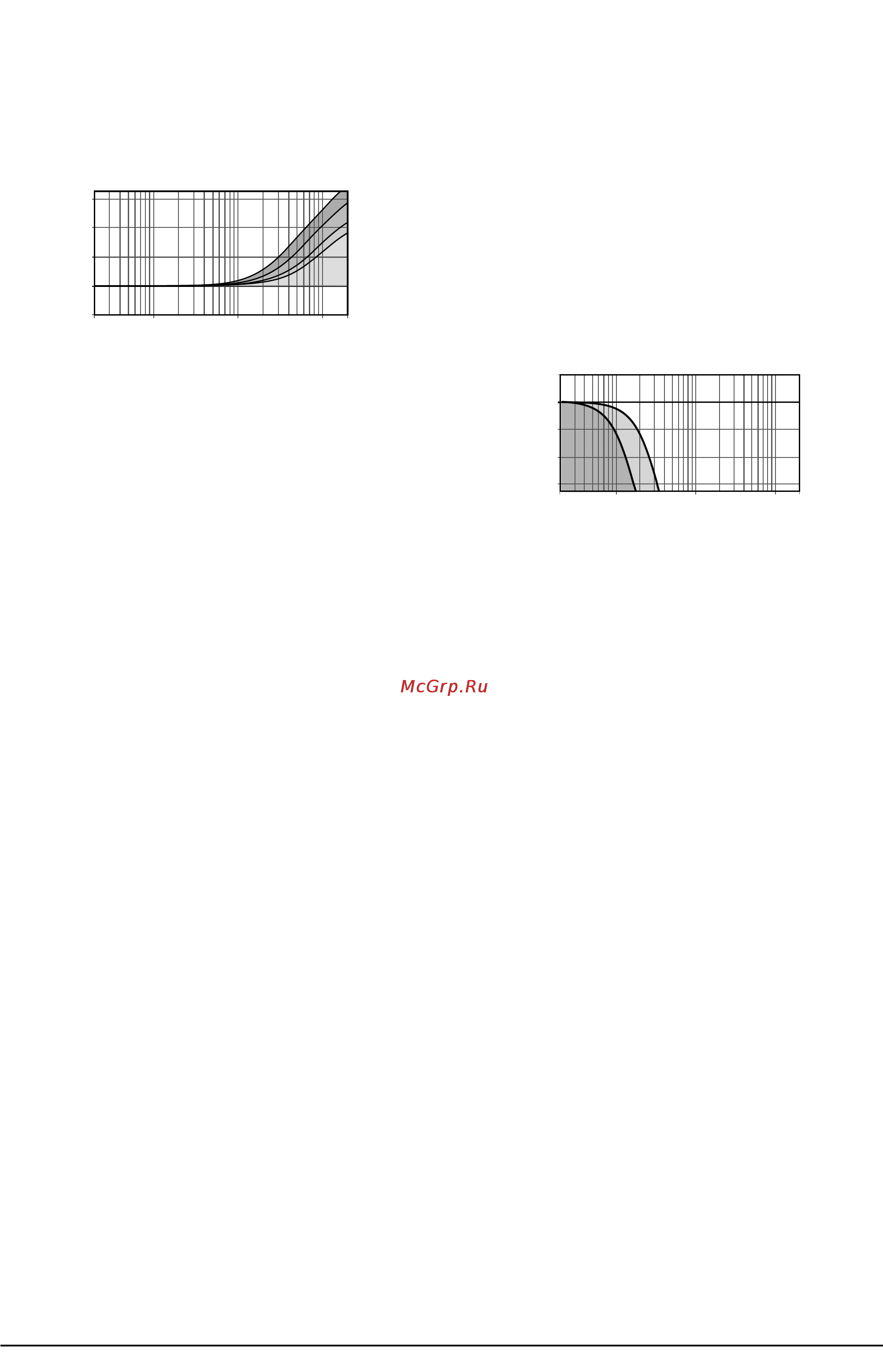

Регулировки CONSTANT DIRECTIVITY 1 5 Компрессионные динамики устанавливаемые в рупорах с по стоянной направленностью требуют компенсации в виде уси ления на высоких частотах начиная с 2 6 кГц Усилитель М1400 имеет встроенную схему такой компенсации Регулятор частоты CONSTANT DIRECTIVITY 16 Лимитер 22 Усилитель М1400 укомплектован встроенным лимитером кото рый предназначен для защиты динамиков акустической систе мы при возникновении перегрузки Поэтому в обычном режи ме использования усилителя М1400 рекомендуется устанавли вать переключатель выхода в положение TYPICAL Если в звуко усиливающем тракте используются другие ограничители амп литуды сигнала включение встроенного лимитера необяза тельно Не стоит забывать что даже при включенном лимитере может произойти перегрузка усилителя правда для этого потребует ся более сильный входной сигнал Поэтому необходимо посто янно контролировать режим работы усилителя по индикаторам уровня выходного сигала усилителя М1400 Режим субвуфера SUBWOOFER 23 Переведя переключатель CONSTANT DIRECTIVITY в положение ON установите частоту компенсации на слух со стартовой точки 3 5 кГц При отсутствии в системе компрессионных ди намиков оставьте переключатель CONSTANT DIRECTIVITY в по ложении OFF Усилитель М1400 снабжен встроенным активным кроссовером Это позволяет применять его для питания субвуфера и сэконо мить средства на покупку кроссовера такого же класса Точка кроссовера задается переключателем кроссовера Переключатель выбора режима усилителя AMP MODE 17 Трехпозиционный переключатель выбора режима усилителя позволяет установить следующие режимы работы усилителя Для включения кроссовера выполните следующие действия 1 Стерео 18 усиление стереосигнала 1 Выключите питание усилителя М1400 2 Моно 19 усиление одного или двух независимых моносиг налов при двух независимых выходах на акустическую систему 2 Установите переключатель OUTPUT APPLICATION в положе ние SUBWOOFER 3 Мостовая схема включения усилителя 20 усиление одного или двух независимых сигналов при одном выходе на акустиче скую систему 3 Переключателем выберите точку кроссовера 63 Гц или 125 Гц Мостовая схема включения усили теля BRIDGE 20 При недостаточной выходной мощности в усилителе М1400 предусмотрен режим мостовой схемы включения усилителя Режим предусматривает параллельное включение обоих кана лов усилителя а также двух усилителей Это позволяет увели чить мощность усилителя в два раза Для включения одного усилителя в режим работы по мостовой схеме необходимо 1 Выключить питание усилителя М1400 2 Установить переключатель AMP MODE в положение BRIDGE 3 Подключить положительный провод акустического кабеля к выходной красной клемме первого канала а отрицательный к выходной красной клемме второго канала 4 В этом режиме могут быть независимо задействованы входы обоих каналов На выходе усилителя будет присутствовать сум марный сигнал 4 Переключателем выбора режима усилителя установите не обходимый режим стерео моно или мост 6 Подключите кабели акустической системы в необходимой конфигурации 7 Включите питание усилителя При использовании дополнительного усилителя М1400 выпол ните следующие действия 1 Соедините сквозной выход первого усилителя питающего субвуфер со входом второго усилителя 2 Установите переключатель OUTPUT APPLICATION второго усилителя в положение FULL RANGE LIMITER ON или UMITER OFF При таком подключении первый усилитель будет воспроизво дить частотный диапазон ниже точки кроссовера а второй уси литель выше точки кроссовера Для питания субвуфера из двух усилителей рекомендуется применять наиболее мощный 3 Установите регулятор LOW CUT FILTER в необходимое поло жение 63 Гц или 125 Гц в зависимости от режима первого уси лителя Переключатель выхода OUTPUT APPLICATION 21 Перед включением питания усилителя М1400 необходимо уста новить переключатель выхода в одно из трех положений 1 Лимитер включен UMITER ON TYPICAL 22 основной ре жим работы усилителя в котором усиливается широкополос ный сигнал с необходимыми защитными ограничениями 2 Лимитер выключен UMITER OFF 22 режим работы усили теля в котором усиливается широкополосный сигнал без за щитных ограничений 3 Режим SUBWOOFER 23 режим работы усилителя в кото ром усиливается отфильтрованный низкочастотный сигнал без защитных ограничений Mackie М1400 Руководство пользователя 5
