Содержание
§. Диагностика неисправностей
1. Правила техники безопасности
2. Поиск и устранение часто встречающихся неисправностей
3. Бланк претензии
4. Запрос информации
5. Диагностика ошибок, поиск и устранение неисправностей без кодов ошибок
6. Быстрое техническое обслуживание с помощью кодов ошибок
7. Техническое обслуживание с помощью кодов ошибок
8. Порядок проведения проверки
Приложение
i) Сопротивление датчиков температуры (для T1, T2, T3 и T4 (°C--кОм))
ii) Сопротивление датчиков температуры для TP (для некоторых моделей) (°C--кОм)
iii) Давление у сервисного порта

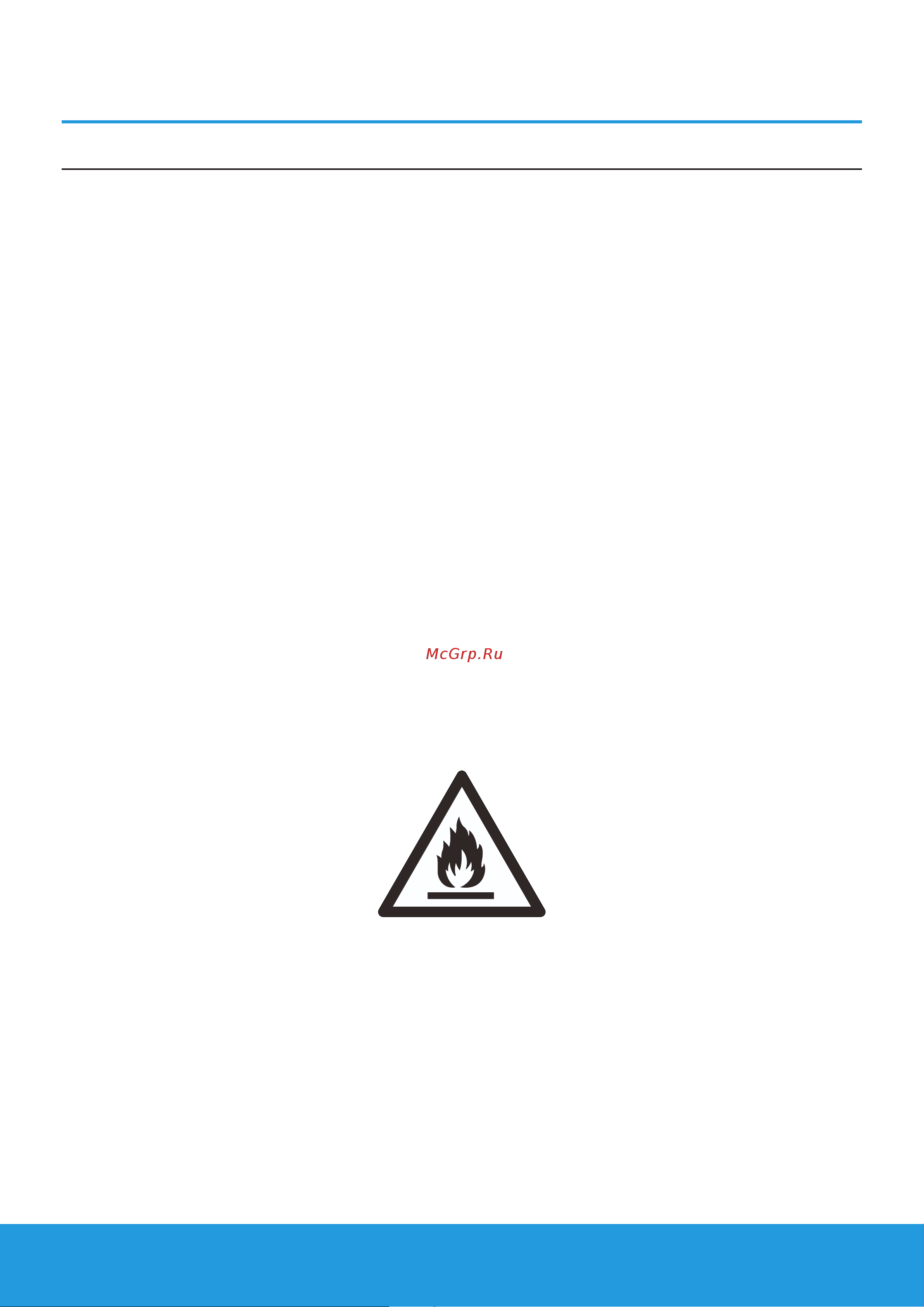

ВНИМАНИЕ! Опасность
воспламенения (только
для блоков с хладагентом
R32/R290)
