Midea MSAG2-07N8C2-I/MSAG2-07N8C2-O [51/156] Испаритель
![Midea MSAG2-07N8C2-I/MSAG2-07N8C2-O [51/156] Испаритель](/views2/1840015/page51/bg33.png)
t Разборка внутреннего блока 11 u
2.3 Испаритель
Примечание: Перед демонтажем испарителя снимите переднюю панель и электрические детали (см.
п. 1 «Передняя панель» и п. 2 «Электрические детали»).

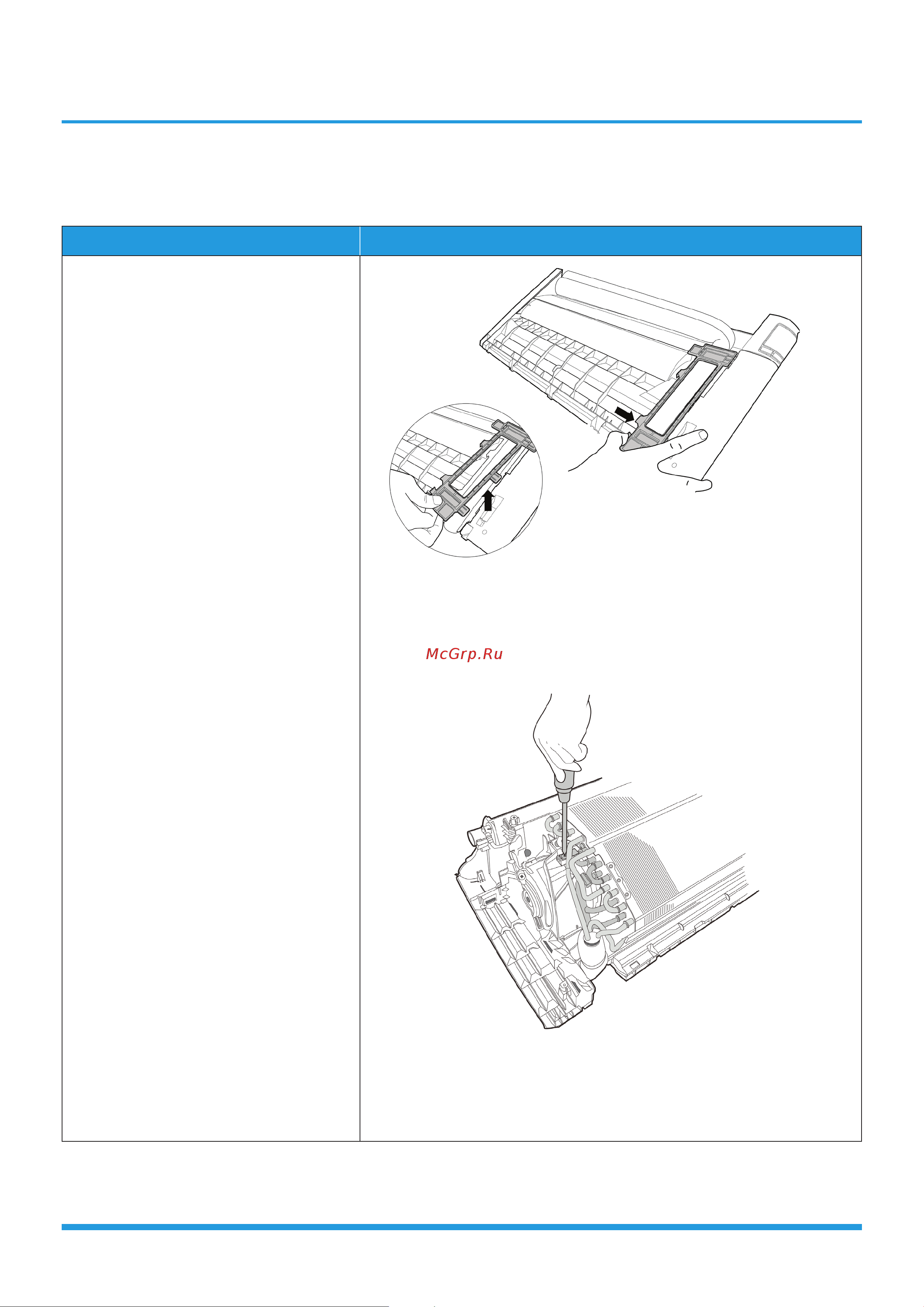

Порядок действий Иллюстрация
1) Снимите держатель трубы, распо-
ложенный на задней стороне блока
(см. CJ_AG_INV_017).
CJ_AG_INV_017
CJ_AG_INV_018
2) Отверните 1 винт на испарителе,
расположенные на крепежной пла-
стине (см. CJ_AG_ INV_018).
CJ_AG_INV_017
CJ_AG_INV_018
Примечание: этот раздел приведен только для ознакомления. Фактический внешний вид блока может
отличаться.
