t Диагностика неисправностей u
7. Техническое обслуживание с помощью кодов ошибок
TS01-IDU: Диагностика и устранение ошибки параметра ЭСППЗУ внутреннего блока
Описание. Микросхема главной платы управления внутреннего блока не получает ответного сигнала от
микросхемы ЭСППЗУ.
Рекомендуется подготовить следующие детали:
• Внутренний блок
Диагностика и ремонт:
Примечания:
ЭСППЗУ — электрически стираемое программируемое постоянное запоминающее устройство, введение и
удаление данных из которого осуществляется импульсами напряжения.

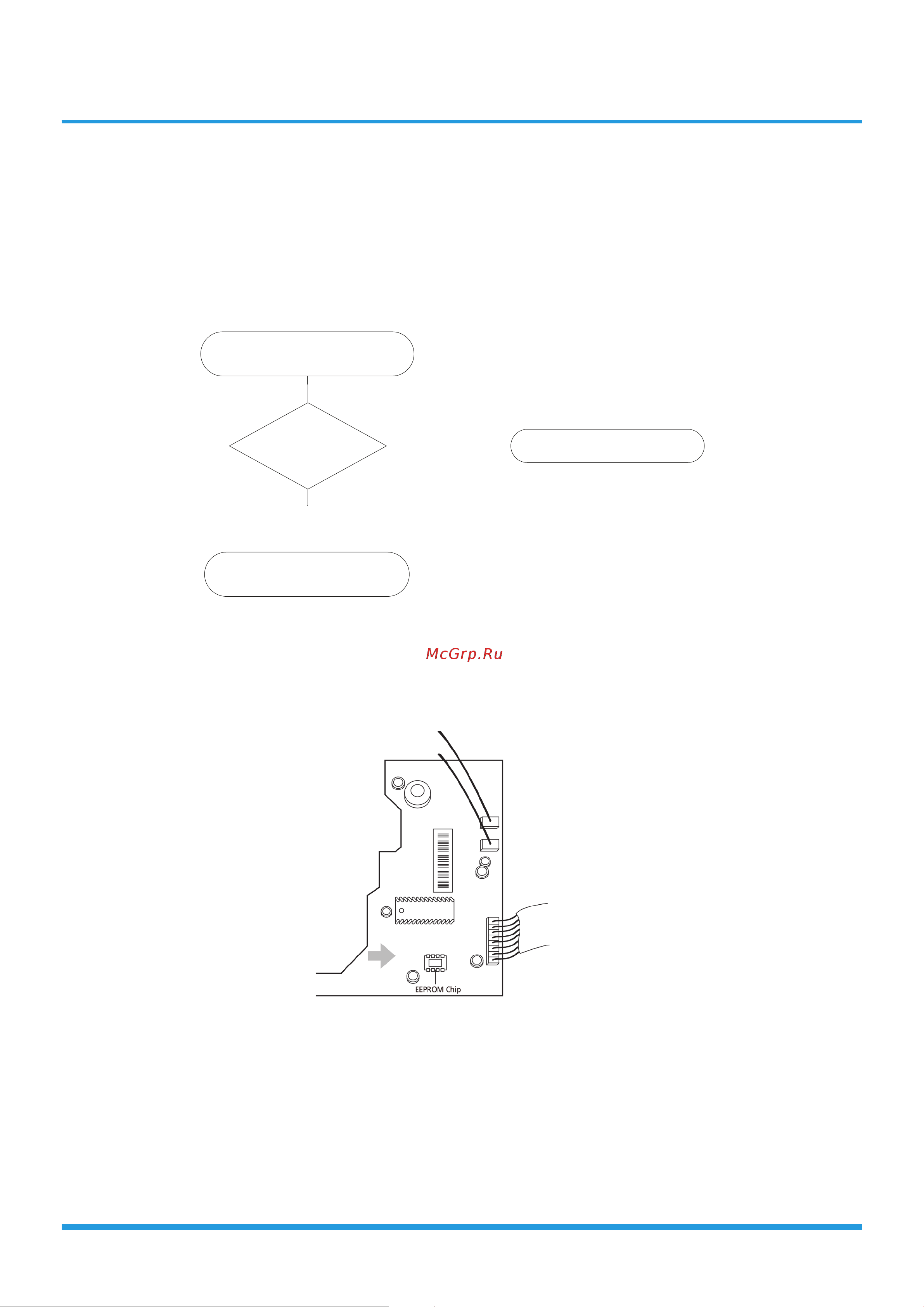

Расположение микросхемы ЭСППЗУ на печатной плате внутреннего блока показано на следующем рисунке.
Примечание: Данные иллюстрации приведены только в качестве справочной информации, фактиче-
ский внешний вид может отличаться.
Отключите электропитание и вновь
включите его через 2 минуты.
код ошибки
продолжает отобра-
жаться?
Блок работает нормально.
Замените главную плату управления
внутреннего блока.
НЕТ
ДА
