Midea MSAG2-07N8C2-I/MSAG2-07N8C2-O [65/156] T разборка наружного блока 9 u

Содержание

• Серия unlimited inverter серия unlimited inverter p.1
• Разборка внутреннего блока p.3
• Разборка наружного блока p.3
• Содержание p.3
• Функциональные особенности продукта p.3
• Технические характеристики p.3
• Меры предосторожности p.3
• Техническое обслуживание p.3
• Диагностика неисправностей p.4
• Приложение p.4
• Содержание p.4
• Содержание p.6
• Меры предосторожности p.6
• Эксплуатация и техническое обслу p.7
• Аварийной ситуации или происше ствия p.7
• Опасно указывает на опасную ситуацию которая может привести к тяжелой травме или летальному исходу p.7
• Несоблюдение мер предосторожности указанных в данном разделе может привести к травме повреждению блока материальному ущербу и даже к летальному исходу p.7
• Живание p.7
• Подготовка к монтажу и монтаж p.7
• Осторожно указывает на опасную ситуацию которая может привести к травме легкой или средней степени тяжести или к повреждению блока p.7
• Меры предостожности p.7
• Для предотвращения травмы повреждения блока или материального ущерба соблюдайте все меры предосторожности и указания приведенные в настоящем руководстве перед техническим обслуживанием блока ознакомьтесь с соответствующими разделами данного руководства по техническому обслуживанию p.7
• Действия в случае возникновения p.7
• T меры предосторожности 2 u p.7
• Процедура проведения работ p.8
• Проверка на присутствие хладагента p.8
• Вентиляция зоны работ p.8
• Тами для легковоспламеняю щихся веществ p.8
• Проверки зоны работ p.8
• Проверка холодильного оборудования p.8
• Правила при работе с хладаген p.8
• Отсутствие источников воспламенения p.8
• Наличие огнетушителей p.8
• T меры предосторожности 3 u p.8
• Кабели p.9
• Мых хладагентов p.9
• Способы обнаружения утечек p.9
• Ных компонентах p.9
• Компонентах p.9
• T меры предосторожности 4 u p.9
• Ремонтные работы на искробезопас p.9
• Ремонтные работы на герметичных p.9
• Проверки электрического оборудования p.9
• Обнаружение присутствия возгорае p.9
• Процедура заправки p.10
• Демонтаж и вакуумирование p.10
• Вывод из эксплуатации p.10
• T меры предосторожности 5 u p.10
• Сбор хладагента p.11
• Маркировка p.11
• T меры предосторожности 6 u p.11
• Технические характеристики p.12
• Содержание p.12
• Msag2 07n8c2 i msag2 09n8c2 i msag2 12n8c2 i p.13
• Технические характеристики p.13
• T технические характеристики 2 u p.13
• Msag2 07n8c2 o msag2 09n8c2 p.13
• T технические характеристики 3 u p.14
• Msag2 12n8c2 o p.14
• Msag2 07n8c2 o msag2 09n8c2 p.14
• Msag2 07n8c2 i msag2 09n8c2 i msag2 12n8c2 i p.14
• Внутренний блок установлен выше наружного блока p.15
• Если масло будет возвращаться в компрессор наружного блока это может привести к гидравлическому удару или к ухудшению качества возвратного масла это можно предотвратить установив маслоуловители на газовой линии p.15
• Длина и высота соединительного трубопровода приведены в следующей таблице если длина трубопровода превышает максимальную длину для обеспечения номинальной холодопроизводительности теплопроиз водительности необходимо заправить дополнительное количество хладагента p.15
• Если внутренний блок расположен выше чем наружный блок необходимо через каждые 10 м по вертикали установить маслоуловители если наружный блок расположен выше чем внутренний блок для смазки компрессора наряду с всасыванием хладагента в компрессор должно возвращаться соответствующее количество масла если скорость на всасыва нии опускается ниже 7 62 м с масло не будет возвращаться в компрессор маслоуловители следует устанавли вать через 6 м по вертикали p.15
• Длина и перепад высот трубопровода p.15
• T технические характеристики 4 u p.15
• Электрические схемы p.16
• T технические характеристики 5 u p.16
• T технические характеристики 6 u p.17
• Схема электропроводки внутреннего блока 16022000024294 p.18
• Cn701 2 p.18
• Главная плата p.18
• Этот символ указывает на то что данный p.19
• Схема электропроводки наружного блока 16022000019573 p.19
• Плата p.19
• Элемент имеется в различных положениях p.19
• Пунктиром обозначены элементы приобретаемые дополнительно их внешний вид может отличаться от показанного на схеме p.19
• Примечания p.19
• Ж з ж з p.19
• Главная p.19
• Функциональные особенности продукта p.24
• Содержание p.24
• Панель управления p.25
• T функциональные особенности продукта 2 u p.25
• Функции обеспечения безопасности p.26
• T функциональные особенности продукта 3 u p.26
• Основные функции p.27
• Управление компрессором p.27
• Управление вентилятором внутреннего p.27
• Сокращения p.27
• Режим охлаждения p.27
• Режим вентиляции p.27
• Блока p.27
• T функциональные особенности продукта 4 u p.27
• Управление вентилятором внутреннего блока p.28
• Пературы конденсатора p.28
• Управление компрессором p.28
• Управление вентилятором наружного блока p.28
• Режим нагрева для моделей обору p.28
• Испарителя p.28
• Защита от переохлаждения змеевика p.28
• Защита от излишнего возрастания тем p.28
• Дованных тепловым насосом p.28
• T функциональные особенности продукта 5 u p.28
• Управление вентилятором наружного p.29
• Режим размораживания p.29
• Испарителя p.29
• Защита от переохлаждения змеевика p.29
• Блока p.29
• T функциональные особенности продукта 6 u p.29
• Режим осушки p.30
• T функциональные особенности продукта 7 u p.30
• Функция таймера p.30
• Функция sleep p.30
• Принудительные режимы работы p.30
• Автоматический режим работы p.30
• Функция active clean активная очистка p.31
• Агрев до 8 c дополнительная p.31
• T функциональные особенности продукта 8 u p.31
• Функция эко eco дополнительная p.31
• Функция автоматического перезапуска p.31
• Функция follow me дополнительная p.31
• Функция p.31
• Ная функция p.31
• Малошумный режим дополнитель p.31
• Беспроводное управление дополни p.32
• Функция экономии электроэнергии p.32
• Функция бриз дополнительная p.32
• Функция p.32
• Тельная функция p.32
• Дополнительная функция p.32
• T функциональные особенности продукта 9 u p.32
• Техническое обслуживание p.33
• Содержание p.33
• Проверка после монтажа p.34
• T техническое обслуживание 2 u p.34
• T техническое обслуживание 3 u p.35
• T техническое обслуживание 4 u p.36
• Заправка хладагента p.36
• Внутренний блок p.37
• T техническое обслуживание 5 u p.37
• Повторный монтаж p.37
• T техническое обслуживание 6 u p.38
• Наружный блок p.39
• T техническое обслуживание 7 u p.39
• T техническое обслуживание 8 u p.40
• Разборка внутреннего блока p.41
• Содержание p.41
• T разборка внутреннего блока 2 u p.42
• Габариты p.42
• Разборка внутреннего блока p.43
• T разборка внутреннего блока 3 u p.43
• Передняя панель p.43
• Cj_ag_inv_002 p.43
• Cj_ag_inv_001 p.43
• T разборка внутреннего блока 4 u p.44
• Cj_ag_inv_004 p.44
• Cj_ag_inv_003 p.44
• T разборка внутреннего блока 5 u p.45
• Cj_ag_inv_006 p.45
• Cj_ag_inv_005 p.45
• T разборка внутреннего блока 6 u p.46
• Cj_ag_inv_008 p.46
• Cj_ag_inv_007 p.46
• Cj_ag_inv_010 p.47
• Cj_ag_inv_009 p.47
• T разборка внутреннего блока 7 u p.47
• Cj_ag_inv_011 p.48
• T разборка внутреннего блока 8 u p.48
• Cj_ag_inv_012 p.48
• T разборка внутреннего блока 9 u p.49
• Электрические детали следует работать в антистатических перчатках p.49
• Cj_ag_inv_014 p.49
• Cj_ag_inv_013 p.49
• T разборка внутреннего блока 10 u p.50
• Cj_ag_inv_016 p.50
• Cj_ag_inv_015 p.50
• Испаритель p.51
• T разборка внутреннего блока 11 u p.51
• Cj_ag_inv_018 p.51
• Cj_ag_inv_017 p.51
• Cj_ag_inv_019 p.52
• T разборка внутреннего блока 12 u p.52
• Cj_ag_inv_021 p.52
• Cj_ag_inv_020 p.52
• Электродвигатель вентилятора и вентилятор p.53
• T разборка внутреннего блока 13 u p.53
• Cj_ag_inv_023 p.53
• Cj_ag_inv_022 p.53
• T разборка внутреннего блока 14 u p.54
• Cj_ag_inv_024 p.54
• T разборка внутреннего блока 15 u p.55
• Шаговый двигатель p.55
• Cj_ag_inv_026 p.55
• Cj_ag_inv_025 p.55
• Дренажный шланг p.56
• T разборка внутреннего блока 16 u p.56
• Cj_ag_inv_028 p.56
• Cj_ag_inv_027 p.56
• Содержание p.57
• Разборка наружного блока p.57
• Таблица с указанием моделей наружных блоков p.58
• Разборка наружного блока p.58
• T разборка наружного блока 2 u p.58
• Габариты p.59

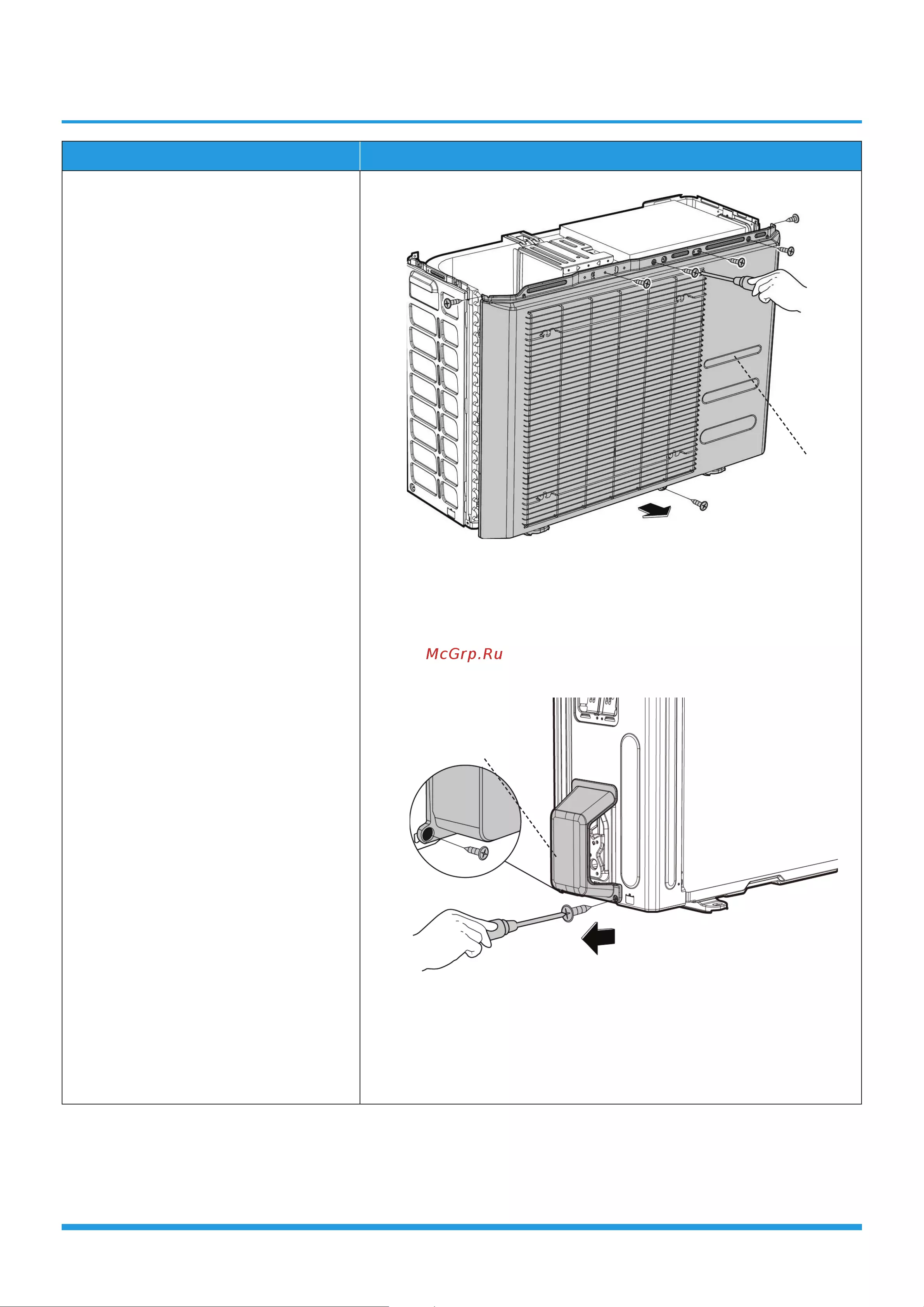

• Разборка наружного блока p.60
• Панель p.60
• T разборка наружного блока 4 u p.60
• Cj_aa30_002 p.60
• Cj_aa30_001 p.60
• T разборка наружного блока 5 u p.61
• Cj_aa30_004 p.61
• Cj_aa30_003 p.61
• Cj_aa30_005 p.62
• T разборка наружного блока 6 u p.62
• Cj_aa30_006 p.62
• T разборка наружного блока 7 u p.63
• Cj_ba30_002 p.63
• Cj_ba30_001 p.63
• T разборка наружного блока 8 u p.64
• Cj_ba30_004 p.64
• Cj_ba30_003 p.64
• T разборка наружного блока 9 u p.65
• Cj_ba30_006 p.65
• Cj_ba30_005 p.65
• Cj_b30_001 p.66
• T разборка наружного блока 10 u p.66
• Cj_b30_002 p.66
• Cj_b30_004 p.67
• Cj_b30_003 p.67
• T разборка наружного блока 11 u p.67
• T разборка наружного блока 12 u p.68
• Cj_b30_006 p.68
• Cj_b30_005 p.68
• T разборка наружного блока 13 u p.69
• Cj_ca30_002 p.69
• Cj_ca30_001 p.69
• T разборка наружного блока 14 u p.70
• Cj_ca30_004 p.70
• Cj_ca30_003 p.70
• T разборка наружного блока 15 u p.71
• Cj_ca30_006 p.71
• Cj_ca30_005 p.71
• T разборка наружного блока 16 u p.72
• Cj_d30_002 p.72
• Cj_d30_001 p.72
• T разборка наружного блока 17 u p.73
• T разборка наружного блока 18 u p.74
• Cj_d30_006 p.74
• Cj_d30_005 p.74
• T разборка наружного блока 19 u p.75
• Cj_d30_007 p.75
• T разборка наружного блока 20 u p.76
• Cj_x130_002 p.76
• Cj_x130_001 p.76
• T разборка наружного блока 21 u p.77
• Cj_x130_004 p.77
• Cj_x130_003 p.77
• T разборка наружного блока 22 u p.78
• Cj_x130_005 p.78
• Cj_odu_pcb_001 02 p.79
• Cj_odu_pcb_001 01 p.79
• Электрические компоненты p.79
• T разборка наружного блока 23 u p.79
• I печатная плата моделей вкл выкл p.79
• T разборка наружного блока 24 u p.80
• Cj_odu_pcb_001 04 p.80
• Cj_odu_pcb_001 03 p.80
• T разборка наружного блока 25 u p.81
• Cj_odu_pcb_002 2 p.81
• Cj_odu_pcb_002 1 p.81
• T разборка наружного блока 26 u p.82
• Cj_odu_pcb_003 p.82
• T разборка наружного блока 27 u p.83
• Ii печатная плата инверторных моделей p.83
• Cj_odu_pcb_004 3 p.83
• Cj_odu_pcb_004 2 p.83
• Cj_odu_pcb_004 1 p.83
• T разборка наружного блока 28 u p.84
• Cj_odu_pcb_005 2 p.84
• Cj_odu_pcb_005 1 p.84
• T разборка наружного блока 29 u p.85
• Cj_odu_pcb_006 2 p.85
• Cj_odu_pcb_006 1 p.85
• T разборка наружного блока 30 u p.86
• Cj_odu_pcb_007 3 p.86
• Cj_odu_pcb_007 2 p.86
• Cj_odu_pcb_007 1 p.86
• T разборка наружного блока 31 u p.87
• Cj_odu_pcb_007 4 p.87
• T разборка наружного блока 32 u p.88
• Cj_odu_pcb_008 2 p.88
• Cj_odu_pcb_008 1 p.88
• Cj_odu_pcb_009 1 p.89
• T разборка наружного блока 33 u p.89
• Cj_odu_pcb_009 3 p.89
• Cj_odu_pcb_009 2 p.89
• T разборка наружного блока 34 u p.90
• Cj_odu_pcb_009 6 p.90
• Cj_odu_pcb_009 5 p.90
• Cj_odu_pcb_009 4 p.90
• T разборка наружного блока 35 u p.91
• Узел вентилятора p.91
• Cj_odu_fan_001 p.91
• Двигатель вентилятора p.92
• T разборка наружного блока 36 u p.92
• Cj_odu_motor_001 p.92
• Звукоизолирующий материал p.93
• T разборка наружного блока 37 u p.93
• Cj_odu_blanket_001 p.93
• Четырехходовой клапан p.94
• T разборка наружного блока 38 u p.94
• Cj_odu_valve_001 p.94
• Компрессор p.95
• T разборка наружного блока 39 u p.95
• Cj_odu_comp_002 p.95
• Cj_odu_comp_001 p.95
• T разборка наружного блока 40 u p.96
• Cj_odu_comp_004 p.96
• Cj_odu_comp_003 p.96
• Содержание p.97
• Диагностика неисправностей p.97
• Содержание p.98
• Техника безопасности p.99
• Поиск и устранение часто встречающихся неисправностей p.100
• T диагностика неисправностей 4 u p.100
• El 0c pc 00 pc 01 p.100
• Eh 03 ec 51 p.100
• Отображение ошибок внутренний блок p.100
• F cl cl f fp fc ap cp eh 00 eh 0a el 01 p.100
• T диагностика неисправностей 5 u p.101
• Pc 04 pc 08 p.101
• Запрос дата установки p.102
• Дата дата обслуживания p.102
• Бланк претензии p.102
• T диагностика неисправностей 6 u p.102
• T диагностика неисправностей 7 u p.103
• Запрос информации p.104
• T диагностика неисправностей 8 u p.104
• T диагностика неисправностей 9 u p.105
• T диагностика неисправностей 10 u p.106
• Диагностика ошибок поиск и устранение неисправностей без кодов p.107
• T диагностика неисправностей 11 u p.107
• Ошибок p.107
• Опасно p.107
• Для предотвращения травм или повреждения блока перед выполнением работ по техническому обслуживанию выключите блок p.107
• Дистанционное техническое обслуживание p.107
• Техническое обслуживание на месте p.108
• T диагностика неисправностей 12 u p.108
• Возможные причины неисправности p.109
• Кондиционер часто включается и выключается p.109
• Дистанционное техническое обслуживание электрическая цепь холодильный контур p.109
• Выключатель питания включен но вентиляторы не включаются p.109
• Блок работает но через короткий промежуток времени выключается p.109
• Блок работает непрерывно однако эффектив ность охлаждения нагрева недостаточна p.109
• Блок не включается p.109
• Блок включен однако из него не исходит холод ный теплый воздух p.109
• T диагностика неисправностей 13 u p.109
• Шум при работе блока p.109
• Способ проверки устранения p.109
• Не удается установить температуру на плате дисплея p.109
• Не удается переключить блок из режима охлаж дения в режим нагрева p.109
• Способ проверки устранения p.110
• Дистанционное техническое обслуживание прочее p.110
• Возможные причины неисправности p.110
• T диагностика неисправностей 14 u p.110
• Горизонтальные жалюзи не поворачи ваются p.111
• Компрессор не включается однако вентиляторы работают компрессор и вентилятор конденса тора наружного блока не включаются вентилятор испарителя наружного блока не включается вентилятор конденсатора наружного блока не включается блок работает но через короткий промежуток времени выключается короткие рабочие циклы компрессо ра вследствие перегрузки p.111
• Высокое давление всасывания p.111
• Высокое давление в линии нагнетания p.111
• Возможные причины неисправности p.111
• Блок работает непрерывно однако эф фективность охлаждения недостаточна p.111
• Блок не включается p.111
• T диагностика неисправностей 15 u p.111
• Шум при работе компрессора p.111
• Чрезмерное охлаждение p.111
• Холодильный контур прочее p.111
• Техническое обслуживание на месте p.111
• Способ проверки устранения p.111
• Низкое давление всасывания p.111
• Низкое давление в линии нагнетания p.111
• Низкое давление в линии нагнетания p.112
• Компрессор не включается однако венти ляторы работают компрессор и вентилятор конденсатора наружного блока не включаются вентилятор испарителя наружного блока не включается вентилятор конденсатора наружного бло ка не включается блок работает но через короткий промежу ток времени выключается короткие рабочие циклы компрессора вследствие перегрузки p.112
• Горизонтальные жалюзи не поворачиваются p.112
• Высокое давление всасывания p.112
• Высокое давление в линии нагнетания p.112
• Возможные причины неисправности p.112
• Блок работает непрерывно однако эффек тивность охлаждения недостаточна p.112
• Блок не включается p.112
• T диагностика неисправностей 16 u p.112
• Шум при работе компрессора p.112
• Чрезмерное охлаждение p.112
• Техническое обслуживание на месте электрическая цепь p.112
• Способ проверки устранения p.112
• Низкое давление всасывания p.112
• Быстрое техническое обслуживание с помощью кодов ошибок p.113
• T диагностика неисправностей 17 u p.113
• Техническое обслуживание с помощью кодов ошибок p.114
• Ts01 idu диагностика и устранение ошибки параметра эсппзу внутреннего блока p.114
• T диагностика неисправностей u p.114
• Или ошибки параметра эсппзу микросхемы привода p.115
• Ts01 odu диагностика и устранение ошибки параметра эсппзу наружного блока p.115
• T диагностика неисправностей u p.115
• Блоками p.116
• Ts02 s inv диагностика и устранение ошибки связи между внутренним и наружным p.116
• T диагностика неисправностей u p.116
• Примечание у некоторых моделей печатную плату наружного блока нельзя снять отдельно в этом случае необходимо заменить блок электрического управления наружного блока в сборе p.116
• Описание отсутствует связь внутреннего блока с наружным блоком рекомендуется подготовить следующие детали p.116
• Диагностика и ремонт p.116
• Внутренний блок печатная плата наружного блока короткозамкнутый элемент p.116
• T диагностика неисправностей u p.117
• Соединительные провода главная печатная плата внутреннего блока диагностика и ремонт p.118
• Примечание ошибка обнаружения сигнала перехода через ноль действительна только для блока с двигателем вентилятора перем тока для других моделей эта ошибка недействительна p.118
• Описание печатная плата не получает ответный сигнал о переходе через ноль в течение 4 х минут или вре менной интервал сигнала выходит за допустимые пределы рекомендуется подготовить следующие детали p.118
• Ts03 диагностика и устранение ошибки обнаружения сигнала перехода через ноль p.118
• T диагностика неисправностей u p.118
• Щения вентилятора внутреннего блока вне нормального диапазона p.119
• Соединительные провода узел вентилятора электродвигатель вентилятора главная печатная плата внутреннего блока диагностика и ремонт p.119
• Описание когда скорость вентилятора внутреннего блока слишком низка или слишком высока в течение опре деленного времени светодиодный индикатор отображает код неисправности и кондиционер выключается рекомендуется подготовить следующие детали p.119
• Ts04 s idu диагностика и устранение неисправности обусловленной скоростью вра p.119
• T диагностика неисправностей u p.119
• T диагностика неисправностей u p.120
• Электродвигатель переменного тока внутреннего блока p.121
• T диагностика неисправностей u p.121
• Щения вентилятора наружного блока вне нормального диапазона p.122
• Соединительные провода узел вентилятора электродвигатель вентилятора главная печатная плата наружного блока p.122
• Примечание у некоторых моделей печатную плату наружного блока нельзя снять отдельно в этом случае необходимо заменить блок электрического управления наружного блока в сборе p.122
• Описание когда скорость вентилятора наружного блока слишком низка или слишком высока в течение опре деленного времени светодиодный индикатор отображает код неисправности и кондиционер выключается рекомендуется подготовить следующие детали p.122
• Диагностика и ремонт p.122
• Ts04 odu диагностика и устранение неисправности обусловленной скоростью вра p.122
• T диагностика неисправностей u p.122
• T диагностика неисправностей u p.123
• Примечание рисунок и значение приведены только в качестве справочных фактический внешний вид и фактическое значение могут отличаться p.124
• Описание если контрольное напряжение ниже 0 06 в или выше 4 94 в световой индикатор покажет нали чие неисправности рекомендуется подготовить следующие детали p.124
• Коротким замыканием датчика температуры в помещении t1 t2 p.124
• Диагностика и ремонт p.124
• Ts05 idu диагностика и устранение неисправности обусловленной обрывом или p.124
• T диагностика неисправностей u p.124
• Соединительные провода датчики главная печатная плата внутреннего блока p.124
• Соединительные провода датчики главная печатная плата наружного блока p.125
• Ротким замыканием датчика температуры наружного воздуха t3 t4 tp t2b th p.125
• Примечание у некоторых моделей печатную плату наружного блока нельзя снять отдельно в этом случае необходимо заменить блок электрического управления наружного блока в сборе у некоторых моделей в наружном блоке используется комбинированный датчик t3 t4 и tp измеряются одним и тем же датчиком рисунок и значение приведены только в качестве справочных фактический внеш ний вид и фактическое значение могут отличаться p.125
• Описание если контрольное напряжение ниже 0 06 в или выше 4 94 в световой индикатор покажет нали чие неисправности рекомендуется подготовить следующие детали p.125
• Диагностика и ремонт p.125
• Ts05 odu диагностика и устранение неисправности обусловленной обрывом или ко p.125
• T диагностика неисправностей u p.125
• Утечки хладагента p.126
• Описание пусть температура змеевика испарителя т2 в момент включения компрессора равна tохл если в первые 5 минут после включения компрессора условие t2 tохл 1 c не будет выполняться в течение 4 х секунд и частота вращения компрессора не будет поддерживаться выше 50 гц в течение 3 минут и это произойдет 3 раза на дисплее отобразится код ошибки и кондиционер выключится рекомендуется подготовить следующие детали p.126
• Диагностика и ремонт p.126
• Датчик температуры t2 внутренний блок дополнительное количество хладагента p.126
• Ts06 inv диагностика и устранение неисправностей связанных с обнаружением p.126
• T диагностика неисправностей u p.126
• Ts07 диагностика и устранение ошибки связи между печатной платой внутреннего p.127
• T диагностика неисправностей u p.127
• Описание печатная плата внутреннего блока не получает ответного сигнала от панели индикации рекомендуется подготовить следующие детали p.127
• Кабель обмена данными внутренний блок панель индикации p.127
• Диагностика и ремонт p.127
• Блока и платой дисплея p.127
• Соединительные провода дроссель вентилятор наружного блока печатная плата наружного блока p.128
• Примечание у некоторых моделей печатную плату наружного блока нельзя снять отдельно в этом случае необходимо заменить блок электрического управления наружного блока в сборе p.128
• От превышения тока p.128
• Описание аномальное повышение тока фиксируется специальной токоизмерительной схемой рекомендуется подготовить следующие детали p.128
• Диагностика и ремонт p.128
• Ts08 s диагностика и устранение неисправности ведущей к срабатыванию защиты p.128
• T диагностика неисправностей u p.128
• Описание когда сигнал напряжения который ipm передает микросхеме привода компрессора не в норме светодиодный индикатор отображает код неисправности и кондиционер выключается рекомендуется подготовить следующие детали p.129
• Исправностей обусловленных срабатыванием защиты от перегрузки по току p.129
• Диагностика и ремонт p.129
• Ts09 s диагностика и устранение неисправностей блока электропитания ipm и не p.129
• T диагностика неисправностей u p.129
• Соединительные провода плата модуля ipm вентилятор наружного блока в сборе компрессор печатная плата наружного блока p.129
• Опасно p.130
• Конденсаторы сохраняют электрический заряд даже после выключения электропи тания перед поиском и устранением неисправностей полностью разрядите конден саторы p.130
• T диагностика неисправностей u p.130
• Проверка компрессора отсоедините компрессор и проверьте сопротивление между клеммами u и v v и w u и w все 3 значения должны быть одинаковыми в противном случае компрессор неисправен и подлежит замене p.131
• Примечание рисунок и значение приведены только в качестве справочных фактический внешний вид узла и фактическое значение могут отличаться p.131
• T диагностика неисправностей u p.131
• Слишком высокое или слишком низкое напряжение p.132
• Провода электропитания плата модуля ipm печатная плата дроссель p.132
• Примечание у некоторых моделей печатную плату наружного блока нельзя снять отдельно в этом случае необходимо заменить блок электрического управления наружного блока в сборе p.132
• Описание при проверке указанной цепи измерения напряжения обнаруживается ненормальное увеличе ние или уменьшение напряжения рекомендуется подготовить следующие детали p.132
• Диагностика и ремонт p.132
• Ts10 s диагностика и устранение причин срабатывания защиты по напряжению p.132
• T диагностика неисправностей u p.132
• Ts11 s inv диагностика и устранение неисправности ведущей к срабатыванию защи p.133
• T диагностика неисправностей u p.133
• Ты от высокой температуры компрессора защиты от высокой температуры моду ля ipm или защиты от высокого давления p.133
• Соединительные провода печатная плата наружного блока плата модуля ipm устройство защиты от высокого давления засоры в системе p.133
• Примечание у некоторых моделей печатную плату наружного блока нельзя снять отдельно в этом случае необходимо заменить блок электрического управления наружного блока в сборе p.133
• Описание у некоторых моделей с защитой от перегрузки если измеренное напряжение не равно 5 в свето диодный индикатор отображает неисправность если температура модуля ipm выше определенного значения светодиодный индикатор отображает код неисправности у некоторых моделей с реле высокого давления реле давления наружного блока отключает систему по скольку высокое давление превышает 4 4 mпа светодиодный индикатор отображает код неисправности рекомендуется подготовить следующие детали p.133
• Диагностика и ремонт p.133
• Примечание у некоторых моделей печатную плату наружного блока нельзя снять отдельно в этом случае необходимо заменить блок электрического управления наружного блока в сборе p.134
• T диагностика неисправностей u p.134
• Примечание у некоторых моделей печатную плату наружного блока нельзя снять отдельно в этом случае необходимо заменить блок электрического управления наружного блока в сборе p.135
• T диагностика неисправностей u p.135
• Соединительные провода плата модуля ipm вентилятор наружного блока в сборе компрессор печатная плата наружного блока p.136
• Примечание у некоторых моделей печатную плату наружного блока нельзя снять отдельно в этом случае необходимо заменить блок электрического управления наружного блока в сборе p.136
• Описание ненормальная работа привода инверторного компрессора определяется специальной детектор ной схемой контролирующей сигналы связи уровень напряжения частоту вращения компрессора и т п рекомендуется подготовить следующие детали p.136
• Диагностика и ремонт p.136
• Ts12 s диагностика и устранение неполадок модуля привода инверторного компрессора p.136
• T диагностика неисправностей u p.136
• T диагностика неисправностей u p.137
• Ты от низкого давления p.137
• Ts13 inv диагностика и устранение неисправности ведущей к срабатыванию защи p.137
• Примечание у некоторых моделей печатную плату наружного блока нельзя снять отдельно в этом случае необходимо заменить блок электрического управления наружного блока в сборе p.138
• T диагностика неисправностей u p.138
• Блоками p.139
• Ts14 конфликт режимов внутренних блоков согласование с несколькими наружными p.139
• T диагностика неисправностей u p.139
• Описание главная микросхема не находит микросхему привода компрессора рекомендуется подготовить следующие детали p.140
• Ного блока и микросхемой привода компрессора p.140
• Диагностика и ремонт p.140
• Главная печатная плата наружного блока электрический блок управления p.140
• Ts33 диагностика и устранение ошибки связи между главной микросхемой наруж p.140
• T диагностика неисправностей u p.140
• Порядок проведения проверки p.141
• T диагностика неисправностей u p.142
• T диагностика неисправностей u p.143
• Проверка проводимости блока электропитания p.143
• Опасно p.143
• Конденсаторы сохраняют электрический заряд даже после выключения электропитания перед поиском и устранением неисправностей полностью разрядите конденсаторы p.143
• Проверка двигателя вентилятора p.144
• T диагностика неисправностей u p.144
• Содержание p.145
• Приложение p.145
• T приложение 2 u p.146
• I сопротивление датчиков температуры для t1 t2 t3 и t4 c ком p.146
• T приложение 3 u p.147
• Ii сопротивление датчиков температуры для tp для некоторых моделей c ком p.147
• T приложение 4 u p.148
• Iii давление у сервисного порта p.148
• T приложение 5 u p.149
• T приложение 6 u p.150
• T приложение 7 u p.151
• T приложение 8 u p.152
• T приложение 9 u p.153
• T приложение 10 u p.154
• T приложение 11 u p.155
• T приложение 12 u p.156
