t Технические характеристики 4 u
2. Длина и перепад высот трубопровода
Длина и высота соединительного трубопровода приведены в следующей таблице. Если длина трубопровода
превышает максимальную длину, для обеспечения номинальной холодопроизводительности/теплопроиз-
водительности необходимо заправить дополнительное количество хладагента.
Производитель-
ность (БТЕ/ч)
Стандартная длина
Макс. длина
трубопровода
Макс. перепад
высот
Дополнительное количество
хладагента
7к–12к 5 м 25 м 10 м 12 г/м
Если масло будет возвращаться в компрессор наружного блока, это может привести к гидравлическому
удару или к ухудшению качества возвратного масла. Это можно предотвратить, установив маслоуловители
на газовой линии.

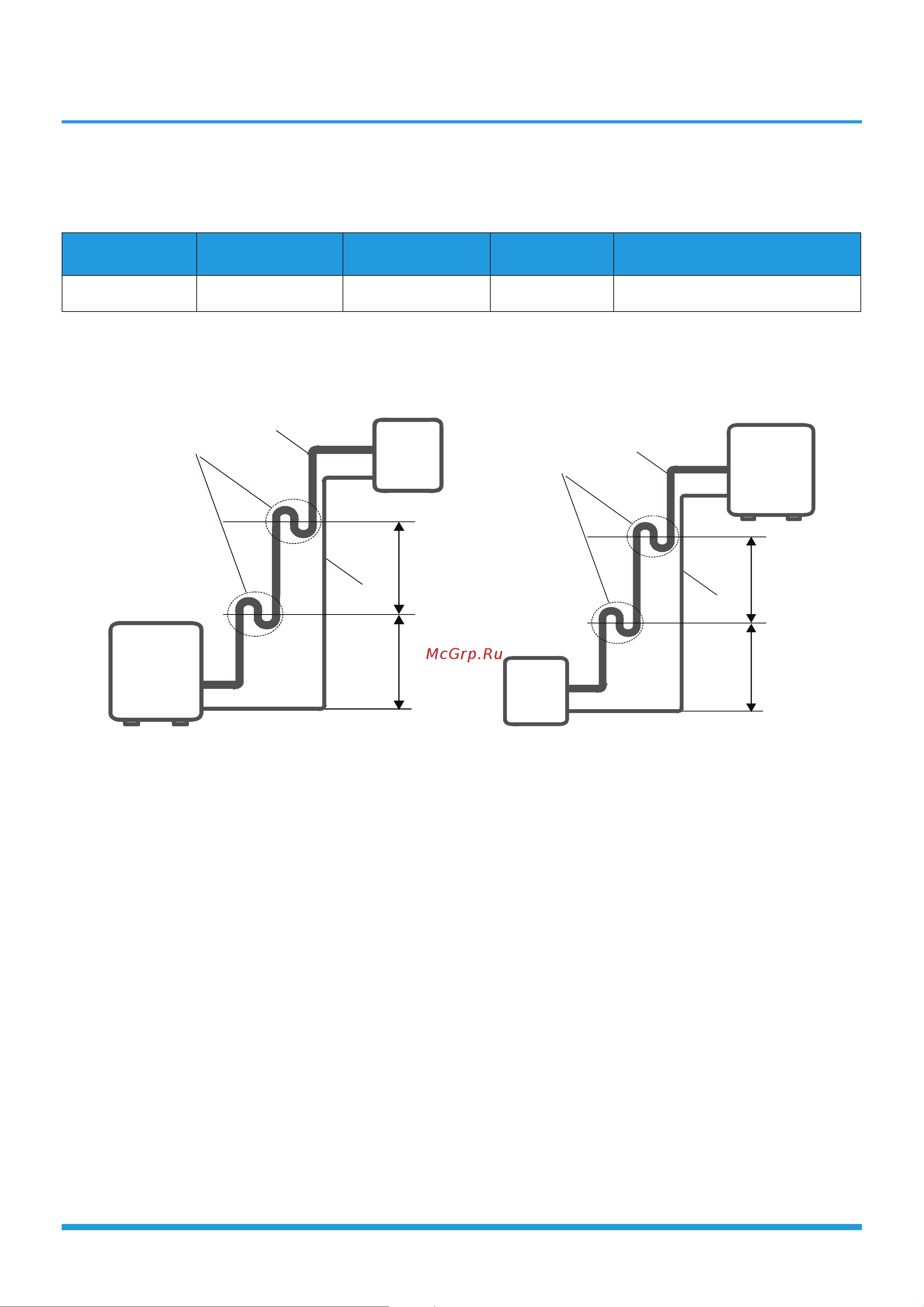

1. Внутренний блок установлен выше наружного блока
2. Наружный блок установлен выше внутреннего блока
Если внутренний блок расположен выше, чем наружный блок, необходимо через каждые 10 м по вертикали
установить маслоуловители.
Если наружный блок расположен выше, чем внутренний блок, для смазки компрессора, наряду с всасыванием
хладагента, в компрессор должно возвращаться соответствующее количество масла. Если скорость на всасыва-
нии опускается ниже 7,62 м/с, масло не будет возвращаться в компрессор. Маслоуловители следует устанавли-
вать через 6 м по вертикали.
Наружный блок
Маслоуловитель
Труба газовой линии
Внутренний блок
Жидкостная
труба
Внутренний блок
Наружный блок
Маслоуловитель
Труба газовой линии
Жидкостная
труба
6 м
6 м
10 м
10 м
