Lessar LS-H12KOA2A/LU-H12KOA2A [10/50] Наружный блок

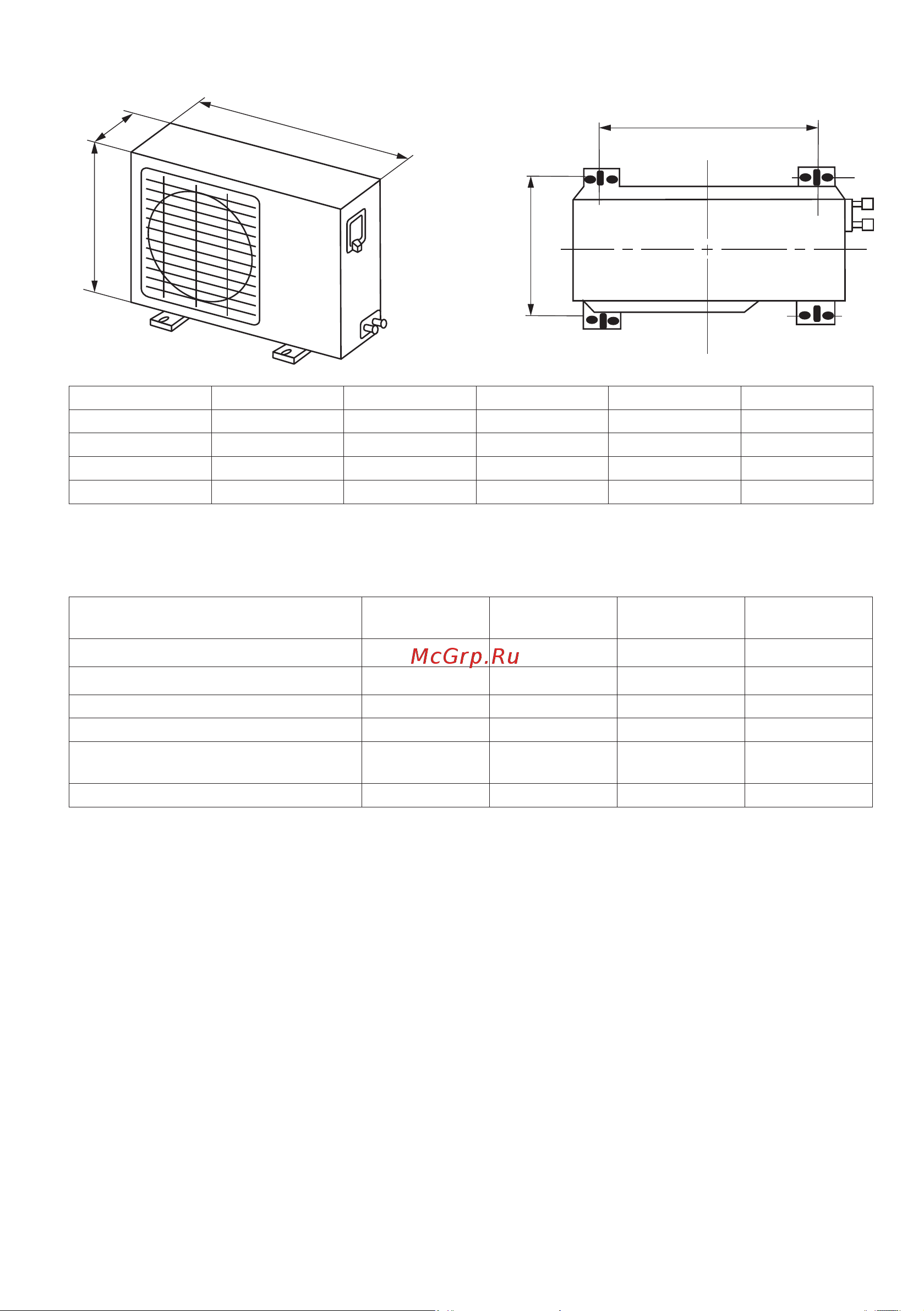

![Lessar LS-H12KOA2A/LU-H12KOA2A [10/50] Наружный блок](/views2/1844049/page10/bga.png)
10
Наружный блок
F
G
K
M
N
Модель F, мм K, мм G, мм M, мм N, мм
LU-H07KOA2A 700 550 270 450 260
LU-H09KOA2A 700 550 270 450 260
LU-H12KOA2A 770 555 300 487 298
LU-H18KOA2A 770 555 300 487 298
Диаметры трубопроводов
LS/LU-
H07KOA2A
LS/LU-
H09KOA2A
LS/LU-
H12KOA 2A
LS/LU-
H18KOA2A
Нагнетание (жидкость), мм
∅6,35 (1/4) ∅6,35 (1/4) ∅6,35 (1/4) ∅6,35 (1/4)
Всасывание (газ), мм
∅9,53 (3/8) ∅9,53 (3/8) ∅12,7 (1/2) ∅12,7 (1/2)
Максимальная длина трубопровода, м 20 20 20 25
Максимальный перепад высот, м 8 8 8 10
Дозаправка хладагентом, грамм
на каждый метр свыше 5
20 20 20 20
Заводская заправка хладагентом, г 520 730 950 1 200
Внимание!
• Стандартная заводская заправка блока рассчитана на магистраль длиной 5 м.
• Строго запрещается вместо вакуумирования продувать магистрали хладагентом!
Это может привести к поломке оборудования!
• При установке оборудования в конфигурации «наружный блок выше внутреннего
блока» обязательно установите маслоподъемные петли через каждые 3 м подъема.
