15

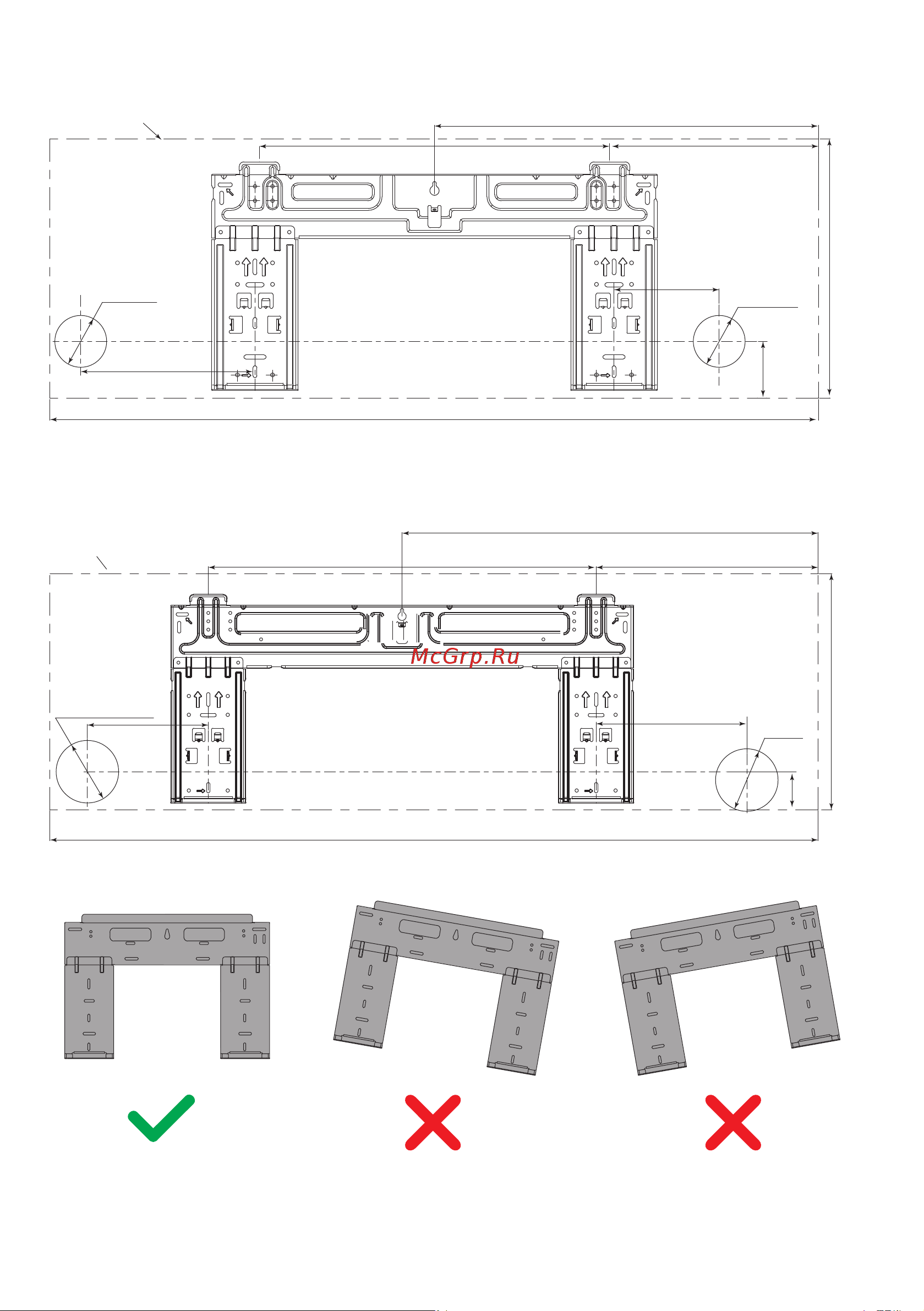

LS-H18KOA2A
964 мм
482 мм
325 мм
71 мм
132 мм
219 мм
262 мм439 мм
Контур внутреннего блока
Отверстие
диаметром
65 мм
Отверстие
диаметром
65 мм
LS-H24KOA2A
1106 мм
599 мм
342 мм
174 мм
320 мм
263 мм
55 мм
558 мм
Отверстие
диаметром
90 мм
Отверстие
диаметром
90 мм
Контур внутреннего блока
Обратите внимание, что монтажная панель должна быть смонтирована строго горизонтально!
