Lessar LS-H12KOA2A/LU-H12KOA2A [41/50] Процедура проверки
![Lessar LS-H07KOA2A/LU-H07KOA2A [41/50] Процедура проверки](/views2/1844049/page41/bg29.png)
41
Процедура проверки
Порядок действий.
1. Плотно закройте (завинтите) заглушки на всех портах наружного блока.

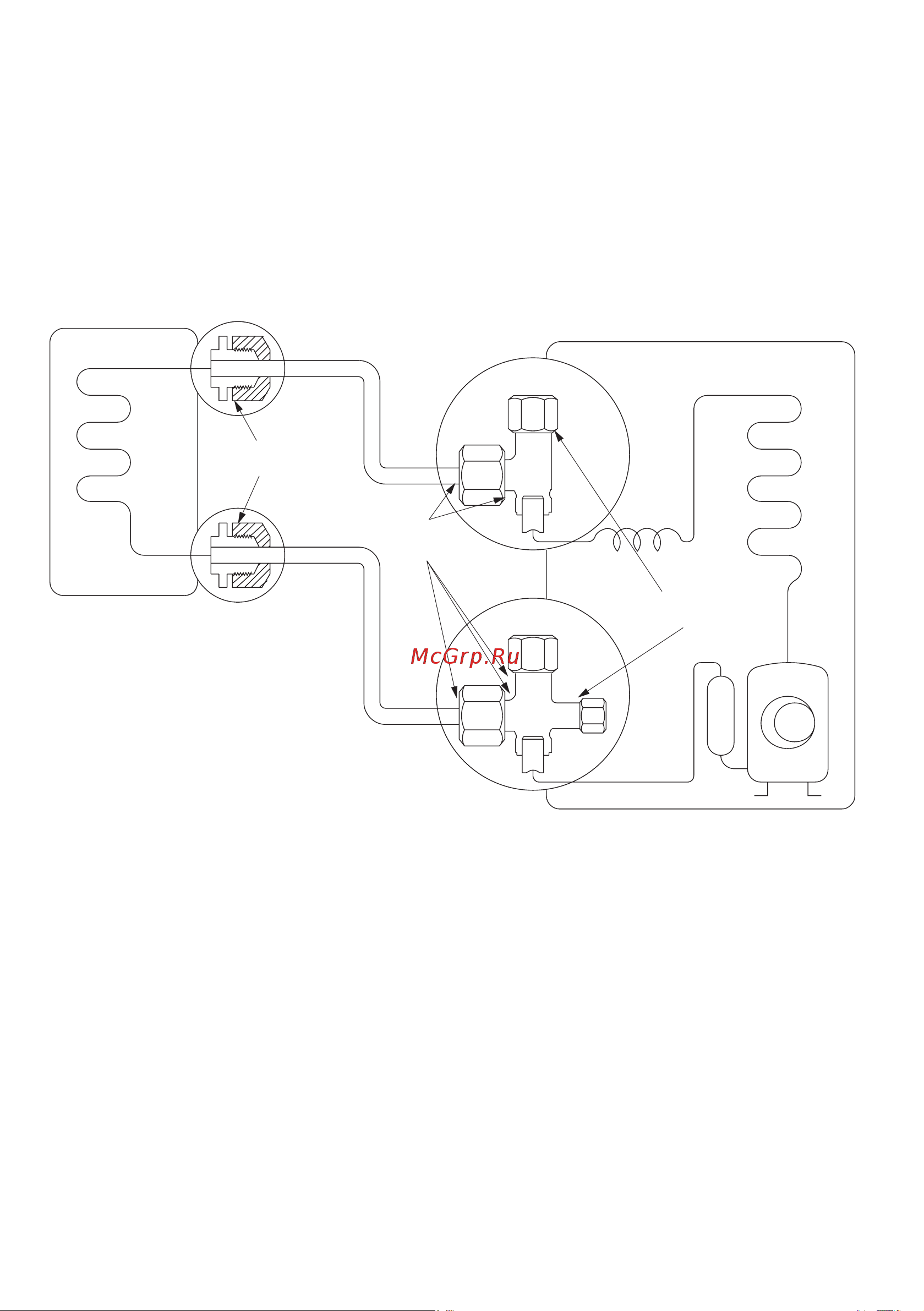

2. Проверьте с помощью течеискателя или мыльной пены отсутствие утечек в точках провер-
ки. Точки проверки обозначены на рисунке ниже.
• Точка проверки 1: место соединения трубопроводов с внутренним блоком (гайки и штуцера).
• Точка проверки 2: место соединения трубопроводов с наружным блоком (гайки), защит-
ные колпачки на вентилях.
При наличии утечек отключите оборудование, закройте порты с помощью шестигранных
ключей, отключите оборудование от электропитания и произведите перемонтаж. В случае
утечки из-под заглушек обратитесь в ближайший сервисный центр.
(Наружный блок)
(Внутренний
блок)
(Сторона жидкости)
(Сторона газа)
Точки
проверки
Точки
проверки
Точки
проверки
Внимание!
• Заправляйте систему только в жидкой фазе! Заправка газом может вызвать
разбалансировку состава смеси и привести к неисправности оборудования!
• Помните, что полиэфирное масло применяемое в холодильном контуре является
очень гигроскопичным, и если холодильный контур наружного блока либо всей систе-
мы был открыт для доступа атмосферного воздуха более чем на 5 минут, потребу-
ется вакуумирование всей системы в течение минимум 30 минут. Если холодильный
контур был открыт более 20 минут, потребуется полная смена масла в компрессоре.
