22

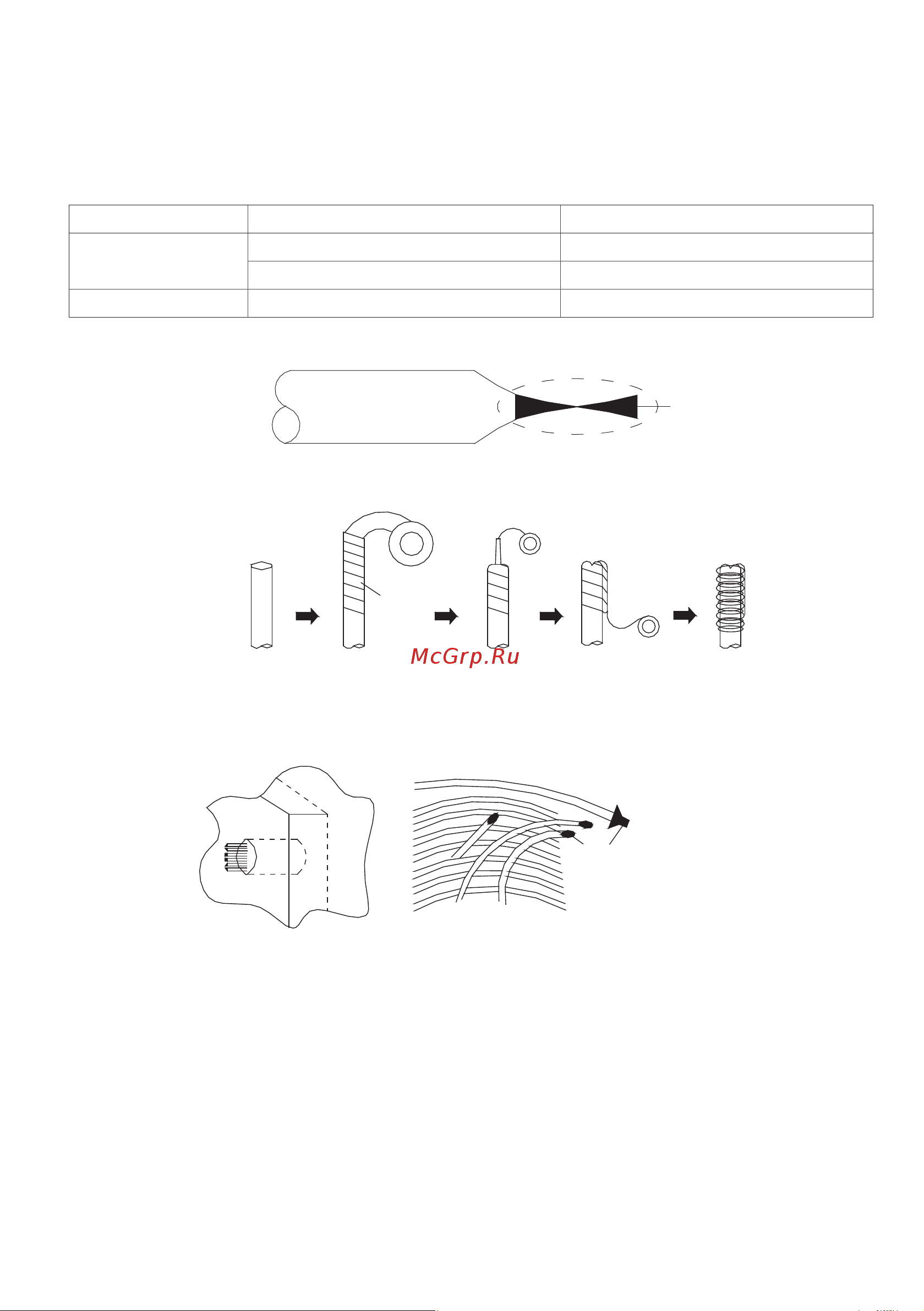

Монтаж холодильной трубы
Защита холодильной трубы
При хранении или после монтажа трубопровода до завершения подключений все трубы необ-
ходимо предохранять от попадания внутрь грязи или влаги. Следуйте рекомендациям таблицы
ниже для выбора метода сохранения труб в зависимости от места хранения.
Место Период хранения Способ хранения
На улице
Более трех месяцев Запаять концы
Менее трех месяцев Запаять или заизолировать
В помещении Без ограничений Запаять или заизолировать
1. Запаянный конец предотвращает попадание влаги и грязи внутрь трубы.
Медная труба
Зона пайки
2. Заизолируйте концы трубопровода полиэтиленовой лентой, как показано на рисунке ниже.
Медная труба
Открытый конец
Открытый
конец
3. Необходимо обратить внимание на следующие моменты:
• При протягивании трубы через отверстие существует вероятность попадания грязи
внутрь неизолированной с концов трубы.
Закройте концы труб
• Если открытый конец трубопровода находится на улице, велика вероятность попадания
внутрь трубы пыли, грязи, или капель дождя, особенно, если труба расположена верти-
кально.
