14

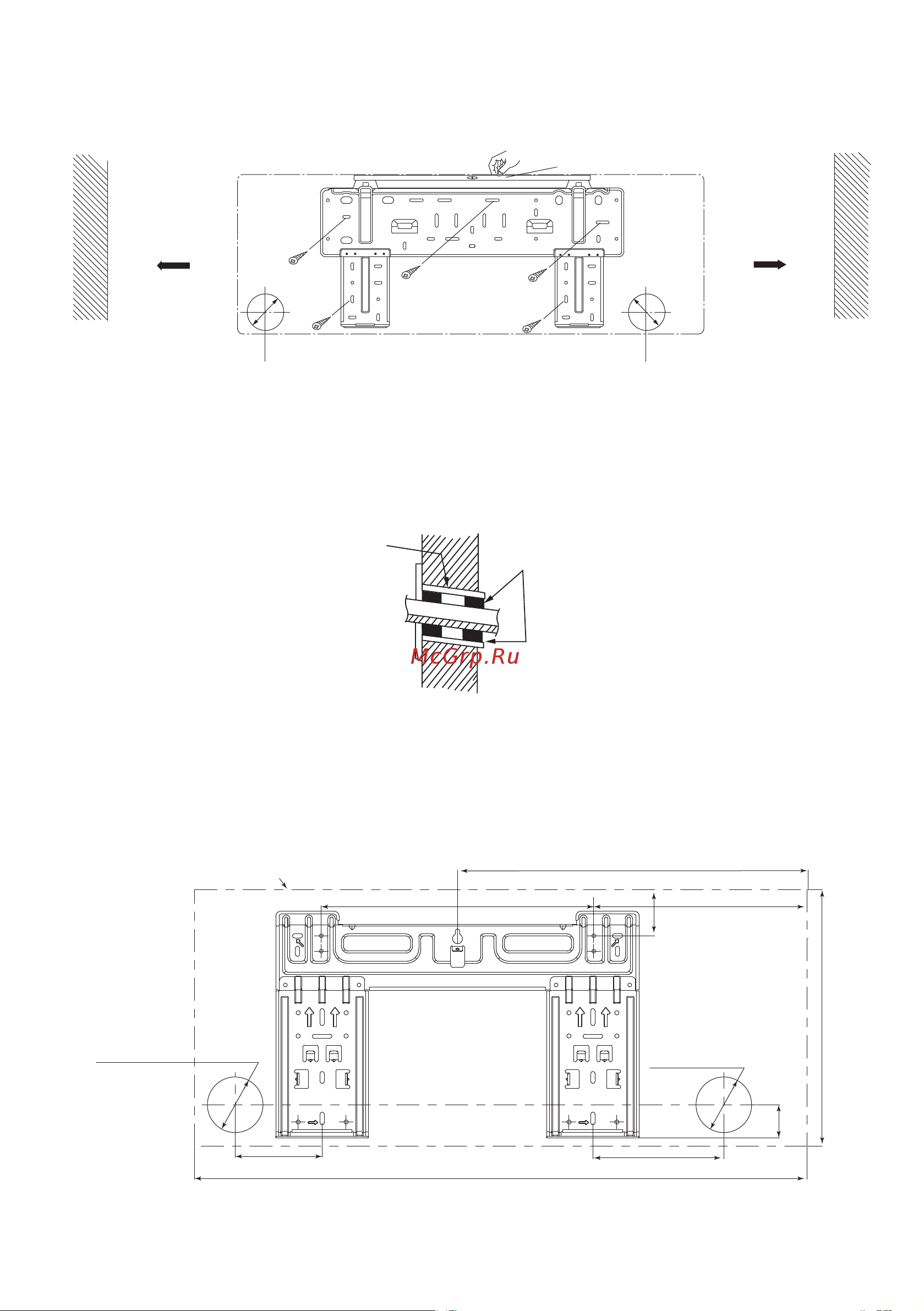

• Закрепите монтажную панель при помощи 5–8 (в зависимости от модели кондиционера)
винтов.
Стена Стена
Левое отверстие
для трубопроводов
Правое отверстие
для трубопроводов
Уровень
Расстояние до
стены 120 мм
и более
Расстояние до
стены 120 мм
и более
Пунктирной линией обозначен контур внутреннего блока
• Просверлите в стене для прокладки коммуникаций одно отверстие ∅65 мм или ∅95 мм
(разный диаметр для разных моделей кондиционера) с небольшим уклоном наружу. Всегда
используйте монтажную гильзу или кабель-канал для защиты трубопроводов в стене.
Монтажная
гильза
Внутренняя
сторона
Внешняя
сторона
Уплотнительная
подушка
Монтажная панель
LS-H09KOA2A, LS-H12KOA2A
302 мм
805 мм
406,4 мм
452 мм
249 мм
153 мм102 мм
39 мм
Контур внутреннего блока
54 мм
Отверстие
диаметром
65 мм
Отверстие
диаметром
65 мм
