Монтаж трубопроводов
• Подготовьте трубопроводы. Трубопроводы находятся в изолирующем рукаве и допол-
нительно крепятся держателем к корпусу кондиционера. При необходимости держатель
можно снять.
• Для подвода фреонопровода справа или слева удалите заглушку с нужной стороны блока.
Сохраните заглушку вместе с документами на случай перемонтажа внутреннего блока.
Заглушка для
трубопроводов
Заглушка для
трубопроводов
Трубопроводы
Прикрепите
трубопровод
для слива
конденсата
к трубопроводам
для фреона

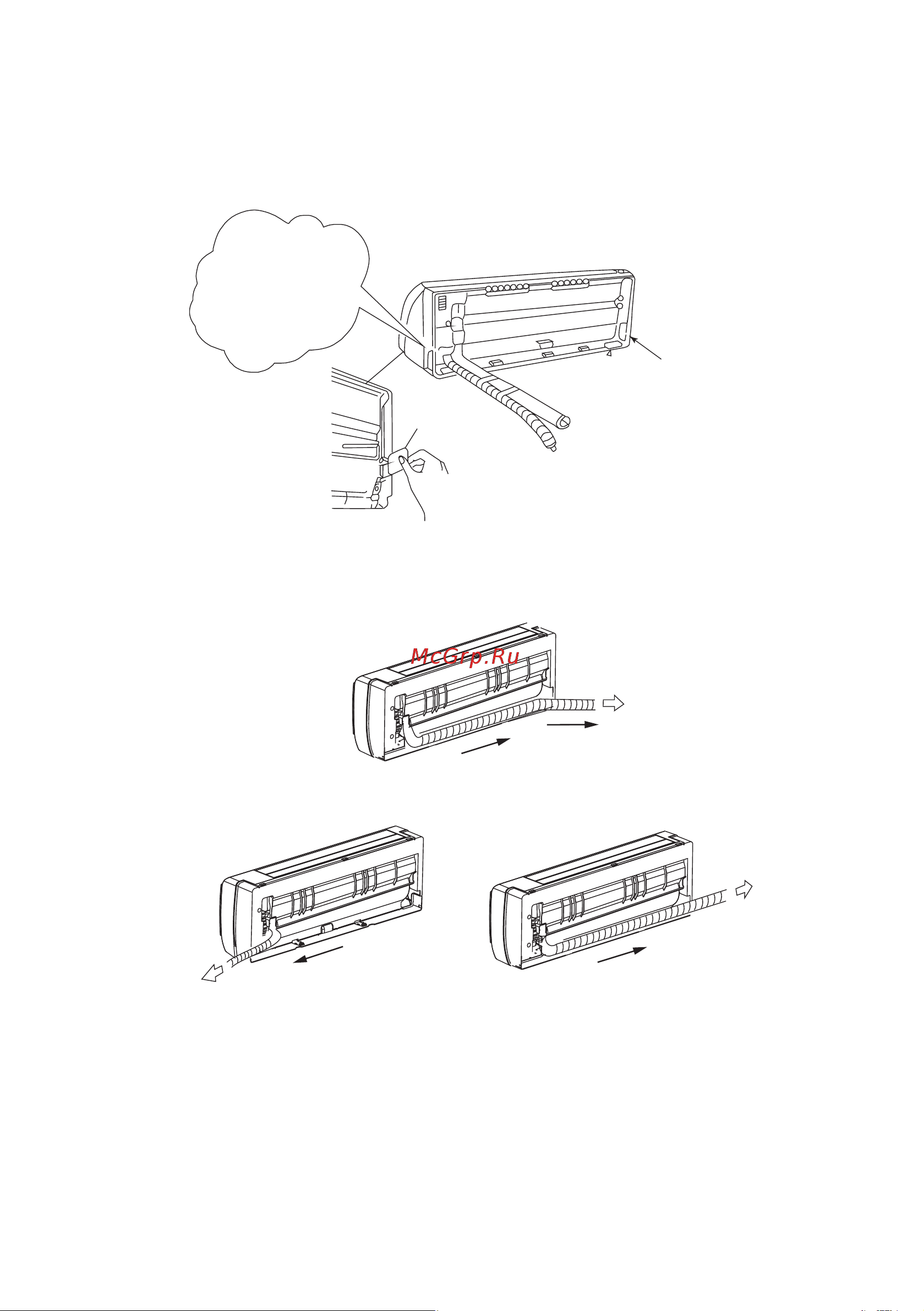

• Для подключения фреонопровода сзади слева или сзади справа прокладывайте коммуни-
кации так, как показано на рисунках.
Правый монтаж трубопроводов Левый монтаж трубопроводов
Монтаж трубопроводов налево и назад
• Надежно соедините трубопроводы. Проверьте надежность соединений. Смотрите описание
подключения трубопроводов в соответствующем разделе.
