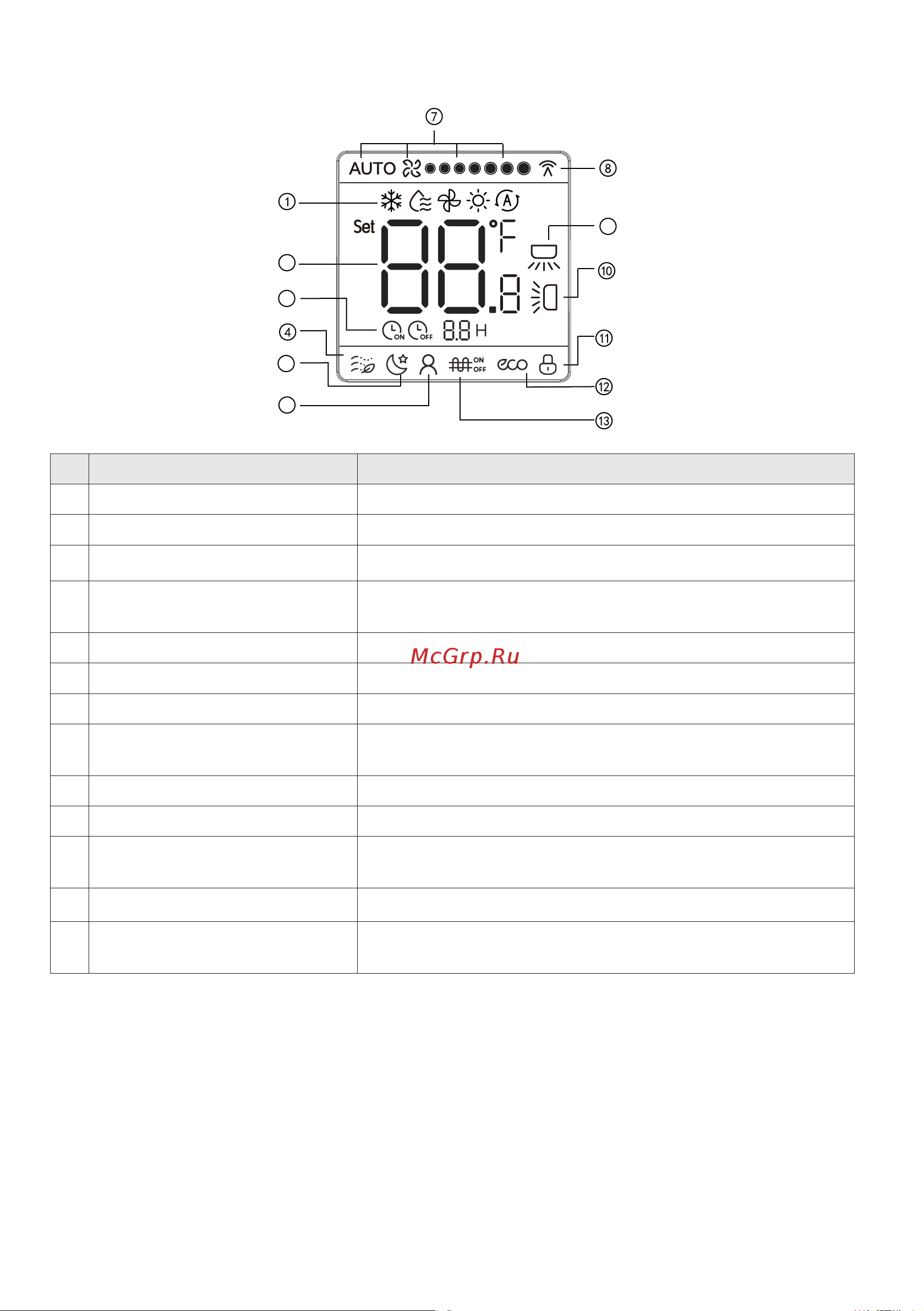

Индикация на дисплее
2
9
3
5
6
№ Обозначение кнопки Функция
1 Режим работы Отображает текущий режим работы
2 Температура Отображает текущую настройку температуры.
3
Таймер Вкл. / Выкл. Отображает время включения / выключения устройства
4 Мягкий обдув
В режиме охлаждения нажмите эту кнопку, чтобы
включить или выключить функцию «Мягкий обдув»
5 Бесшумный режим Показывает, что бесшумный режим включен
6 Follow me Показывает, что функция Follow Me включена
7 Скорость вентилятора Отображает текущую скорость вентилятора
8 Передача сигнала
Отображает сигнал, отправленный на внутренний
блок с пульта дистанционного управления.
9 Горизонтальные качание Показывает, что горизонтальное качание включено
10 Вертикальные качание Показывает, что вертикальное качание включено
11 Блокировка
Показывает, что кнопка пульта дистанционного
управления заблокирована
12 ЭКО Показывает, что функция ECO включена
13
Дополнительный
обогреватель
Показывает, что дополнительный отопитель включен
Управление режимами работы
1. Включение / Выключение
Нажмите кнопку 10 — кондиционер начнет работать. При повторном нажатии кнопку 10 конди-
ционер выключится.
В выключенном состоянии режимы отображаются.
13
