7. Обслуживание и чистка кондиционера
Внимание!
Перед любыми работами кондиционер необходимо выключить и обесточить. Мойка
включенного кондиционера может привести к поражению электрическим током!
Летучие жидкости (например, растворитель или бензин) могут повредить кондиционер. Про-
тирайте кондиционер мягкой сухой тканью или тканью, слегка смоченной водой или моющим
средством.
Очистка фильтра
Засоренный воздушный фильтр может снизить эффективность охлаждения вашего блока,
также возможно изменение скорости потока воздуха и значительное увеличение шума от
блока. Поэтому очищайте воздушный фильтр так часто, как это необходимо. Как только Вы
услышали увеличение шума воздушного потока, немедленно очистите воздушный фильтр.
Или очищайте фильтр каждые две недели и по мере необходимости. Помните, что забитый,
загрязненный фильтр снижает производительность кондиционера.

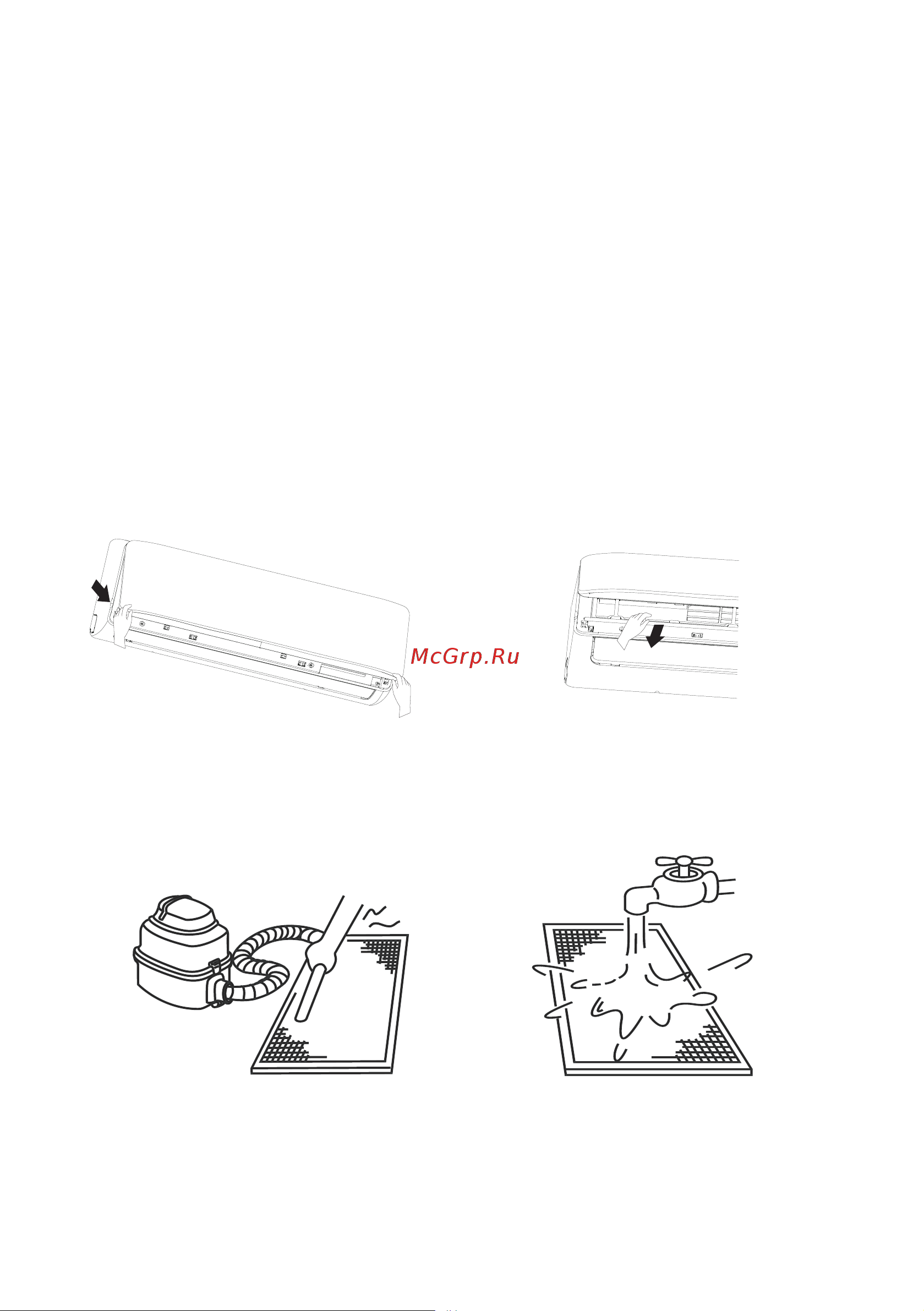

Воздушный фильтр находится за лицевой панелью. Поднимите лицевую панель.
Захватите лапку на конце фильтра, поднимите ее вверх, затем потяните к себе.
Очистите поверхность фильтра. Воспользуйтесь пылесосом или положите фильтр под струю
холодной воды. Не пользуйтесь моющими средствами для мойки фильтра, пользуйтесь только
холодной водой.
Встряхните фильтр после мойки, чтобы убрать лишнюю воду. Не устанавливайте мокрый
фильтр на место до тех пор, пока он не высохнет.
Установите фильтр на место. Аккуратно вставьте фильтр в пазы, и задвиньте его. Не приме-
няйте излишнюю физическую силу при установке, вы можете порвать фильтр.
19
