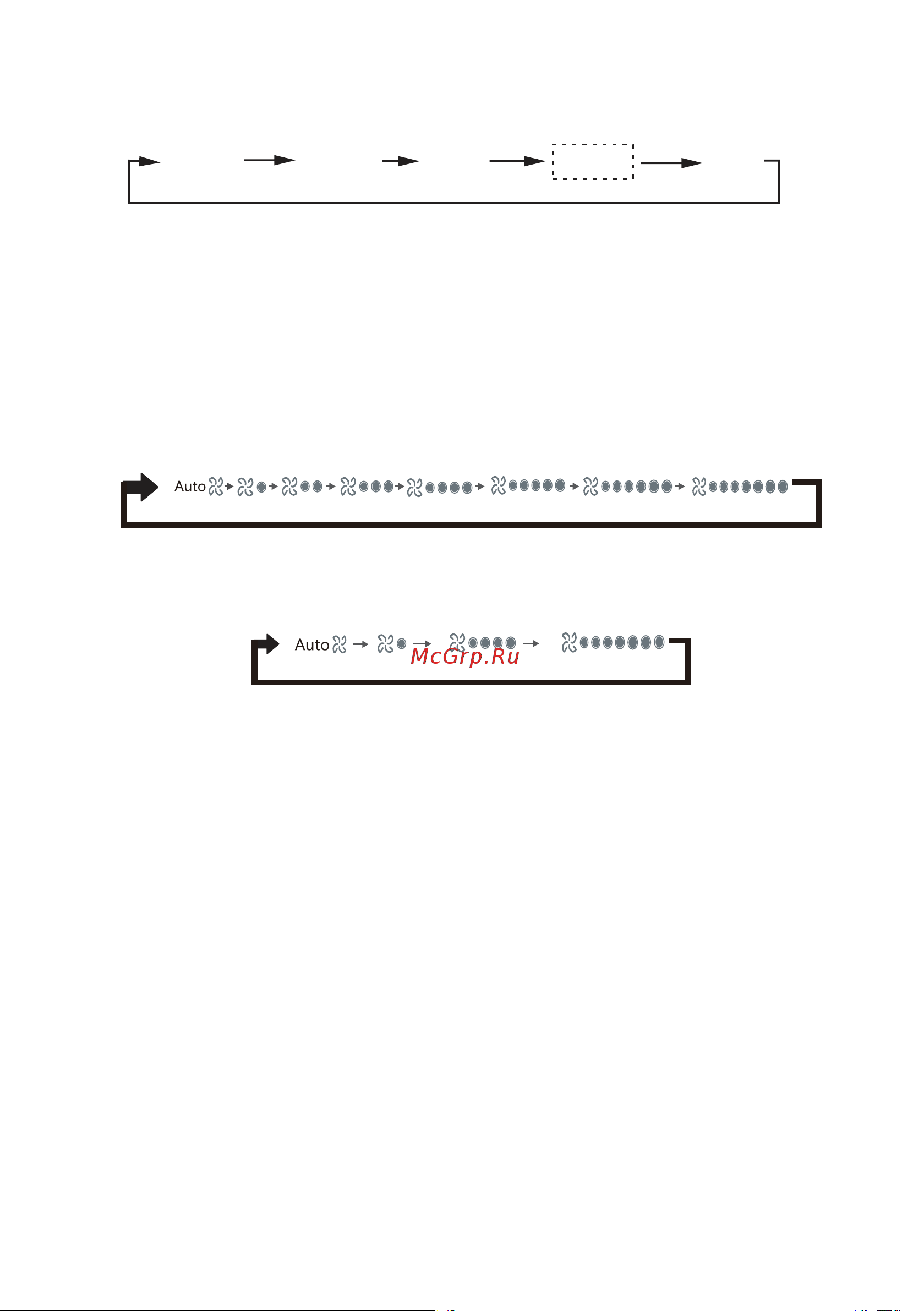

2. Режим и температура работы
Нажмите кнопку 2 для изменения режима работы кондиционера:
AUTO
COOL
DRY
HEAT FAN
В режиме охлаждения, сушки или обогрева нажимайте ▲ и ▼, чтобы отрегулировать настройку
температуры. Нажмите ▲ и ▼, чтобы отрегулировать температуру на 1 °C (по умолчанию).
Примечание:
Уставка температуры не может быть изменена в режиме вентилятора.
3. Скорость вращения вентилятора
При каждом нажатии кнопки 11 скорость вентилятора изменяется в следующем порядке.
1) 7 скоростей вентилятора: по умолчанию в пульте дистанционного управления установлен
режим с 7 скоростями вентилятора, где скорость вентилятора будет регулироваться по оче-
реди, как показано на рисунке ниже:
Auto Speed 1 Speed 2 Speed 3 Speed 4 Speed 5 Speed 6 Speed 7
2) 3 скорости вентилятора: скорость вентилятора будет регулироваться по очереди, как по-
казано на рисунке ниже:
Auto Low Mid High
Примечание
Скорость вентилятора, установленная на пульте дистанционного управления, должна
соответствовать кондиционеру. Информацию о том, как установить скорость венти-
лятора, см. В разделе «Начальные настройки» в этом документе.
Скорость вентилятора нельзя регулировать в режиме «Осушка».
4. Мягкий обдув
Нажмите кнопку 4 для регулировки направления вертикальных жалюзи.
1) В режиме охлаждения нажмите эту кнопку, чтобы включить или выключить функцию «Мяг-
кий обдув».
2) В режиме «Мягкий обдув» вентилятор работает на минимальной скорости и качается под
минимальным углом.
5. Выбор жалюзи
Во включенном состоянии нажмите кнопку 5 чтобы выбрать управляемую жалюзи. Индикатор
на внутреннем блоке, соответствующий выбранной жалюзи, загорится, а затем погаснет через
15 секунд. После выбора жалюзи вы можете использовать кнопки 15 и 17 и установить угол
поворота.
6. Качание
1) Во включенном состоянии нажмите кнопку 15 для включения вертикального качания жалю-
зи. При повторном нажатии качание выключится.
2) Во включенном состоянии нажмите кнопку 17 для включения горизонтального качания жа-
люзи. При повторном нажатии качание выключится.
14
