6. Дисплей передней панели
Если пульт дистанционного управления управляет каким-либо другим электрическим устрой-
ством, отодвиньте это устройство или обратитесь к своему дилеру
Внутренний блок оснащен дисплеем скрытого типа, позволяющим проецировать индикацию
о работе кондиционера прямо через переднюю панель.
В рабочем режиме отображаются настройки температуры.
В режиме вентиляции (FAN) отображается текущая температура в помещении.
При необходимости отображаются коды самодиагностики.

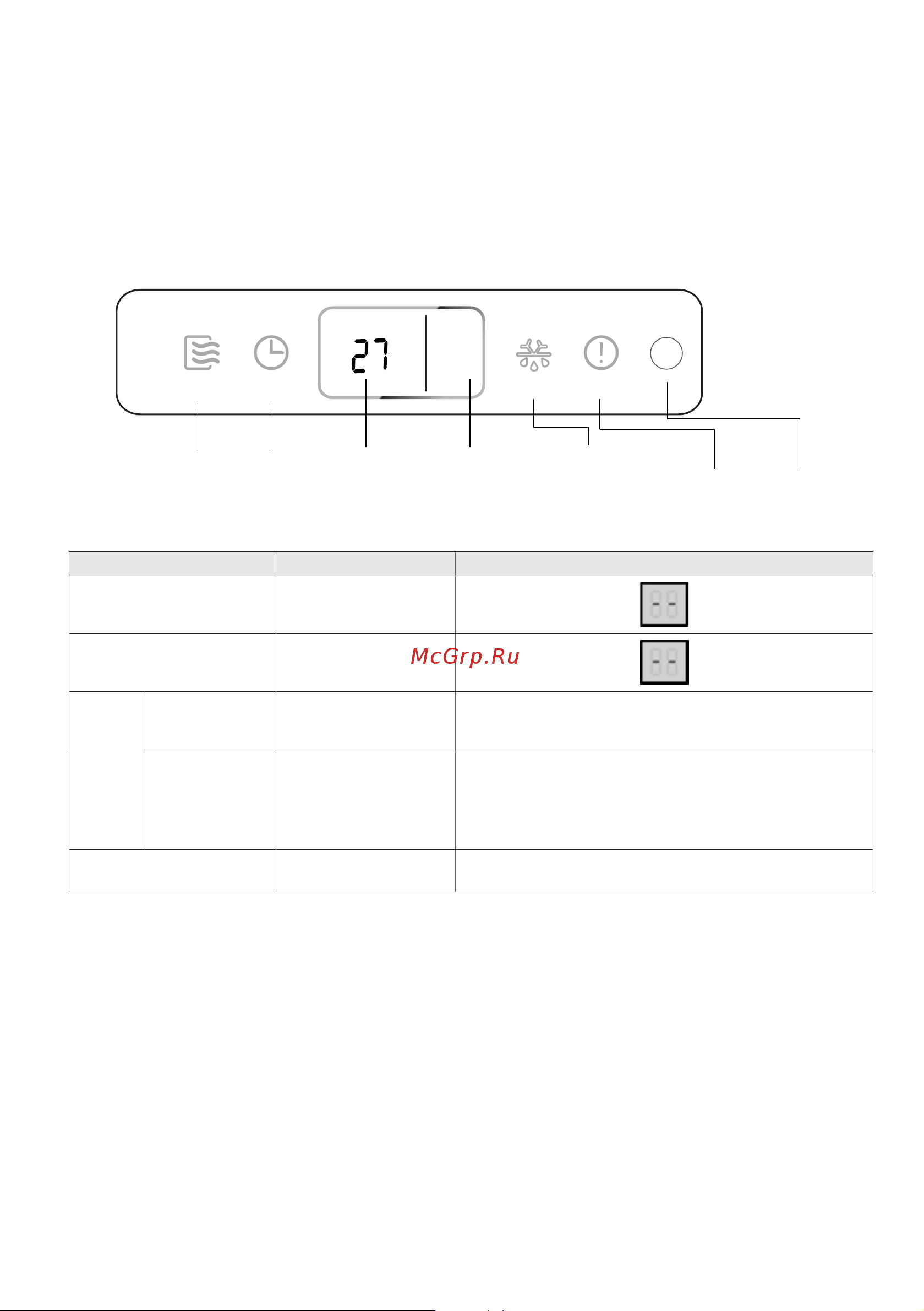

Индикатор
таймера
Цифровая
индикация
Защиты от холодного
воздуха /
размораживания
Индикатор
работы
eye
operation timer def./fan alarm
Окно приемника
инфракрасного
сигнала
Индикатор
аварии
Кнопка
проверки
Режим работы Статус блока Отображение на дисплее
Режим ожидания
Индикатор работы
медленно мигает
Выключено
Все индикаторы
выключены
Работа
Нормальная
работа
Индикатор работы
включен
Режим охлаждения и обогрева: уставка температуры
Режим вентиляции: температура воздуха
в помещении
Защита от
холодного
воздуха или
режим оттайки
Работа и режим
защиты от холодного
воздуха / индикатор
режима оттайки
включен
Уставка температуры
Таймер установлен
Индикатор «Таймер»
включен
