5. Дистанционный инфракрасный пульт
Внимание! Не оставляйте пульт управления под прямыми солнечными лучами, не нагре-
вайте, не мойте пульт жидкими моющими средствами, не бросайте пульт управления.
Меры предосторожности
• Убедитесь, что ничто не мешает работе беспроводного пульта дистанционного управления.
• Убедитесь, что сигнал от пульта дистанционного управления может легко передаваться.
• Убедитесь, что лампа индикации работы и другие индикаторные лампы хорошо видны.
• Убедитесь, что рядом с приемником нет источника света или люминесцентной лампы.
• Убедитесь, что приемник не подвергается воздействию прямых солнечных лучей.
• Направьте передающую часть пульта дистанционного управления на принимающую часть
кондиционера.
• Ничто не должно блокировать путь передачи и приема сигнала пульта дистанционного
управления.
• Расстояние передачи составляет примерно 7 м.
• 1 короткий звуковой сигнал приемника означает, что передача выполнена правильно.
• Не роняйте и не мочите пульт.
• Никогда не нажимайте кнопку пульта дистанционного управления твердым заостренным
предметом. Пульт дистанционного управления может быть поврежден.
• Не используйте химические средства, а также «агрессивные» дезинфицирующие средства
и легковоспламеняющиеся спреи для распыления непосредственно на пульт дистанцион-
ного управления, так как они могут вызвать поломку и деформацию устройства.
Место установки
– Возможно, что сигналы не будут приниматься в помещениях с электронным люминесцент-
ным освещением.
– Если пульт дистанционного управления управляет каким-либо другим электрическим
устройством, отодвиньте это устройство или обратитесь к своему дилеру.

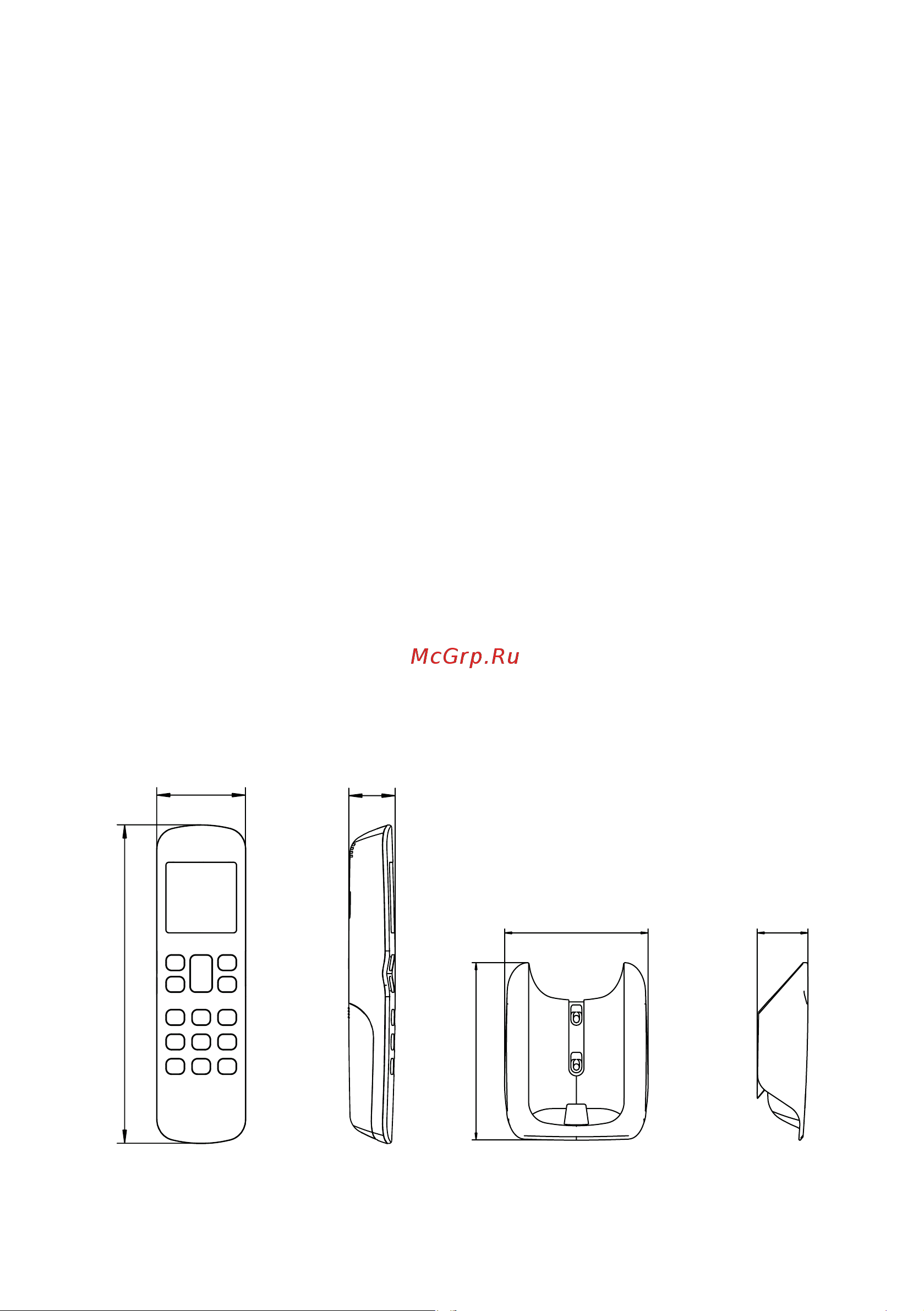

Размеры пульта дистанционного управления и кронштейна
47 mm
25 mm
170 mm
25 мм
72 мм
89 мм
Внешний вид аксессуаров, в приобретенном вами оборудовании, может отличатся от внешне-
го вида аксессуаров, представленных в настоящем руководстве.
9
