Примечания
• Таймер выключения может быть установлен только при включенном кондиционере,
а таймер включения может быть установлен только при выключенном кондиционере.
• Когда установлен таймер включения, вы можете установить режим включения, ско-
рость вентилятора и температуру.
• Если период отсчета времени превышает 10 часов, период отсчета времени увели-
чивается на 1 час.
• Чтобы изменить время: нажмите кнопку 16 или 7, измените время и подтвердите
изменения.
• Установите для Timer On или Timer Off значение 0.0h, чтобы отменить Timer On или
Timer Off настройки.
12. Блокировка кнопок
Если кнопки на пультах дистанционного управления заблокированы, все другие операции
с кнопками, кроме разблокировки и настройки адреса внутреннего блока, становятся невоз-
можными.
Для блокировки одновременно нажмите кнопки 8 и 17, для разблокировки нажмите 8 и 17 еще
раз.
13. Дополнительный нагреватель
Для включения/выключения дополнительного нагревателя одновременно нажмите две кнопки
4 и 5. На экране отобразится значок «включено» или «выключено».
Параметры дисплея
1. Начальная настройка параметров для пульта дистанционного управления.
1) Настройка
– Для входа в настройки параметров нажмите кнопки 2 и 11 одновременно и удерживайте их

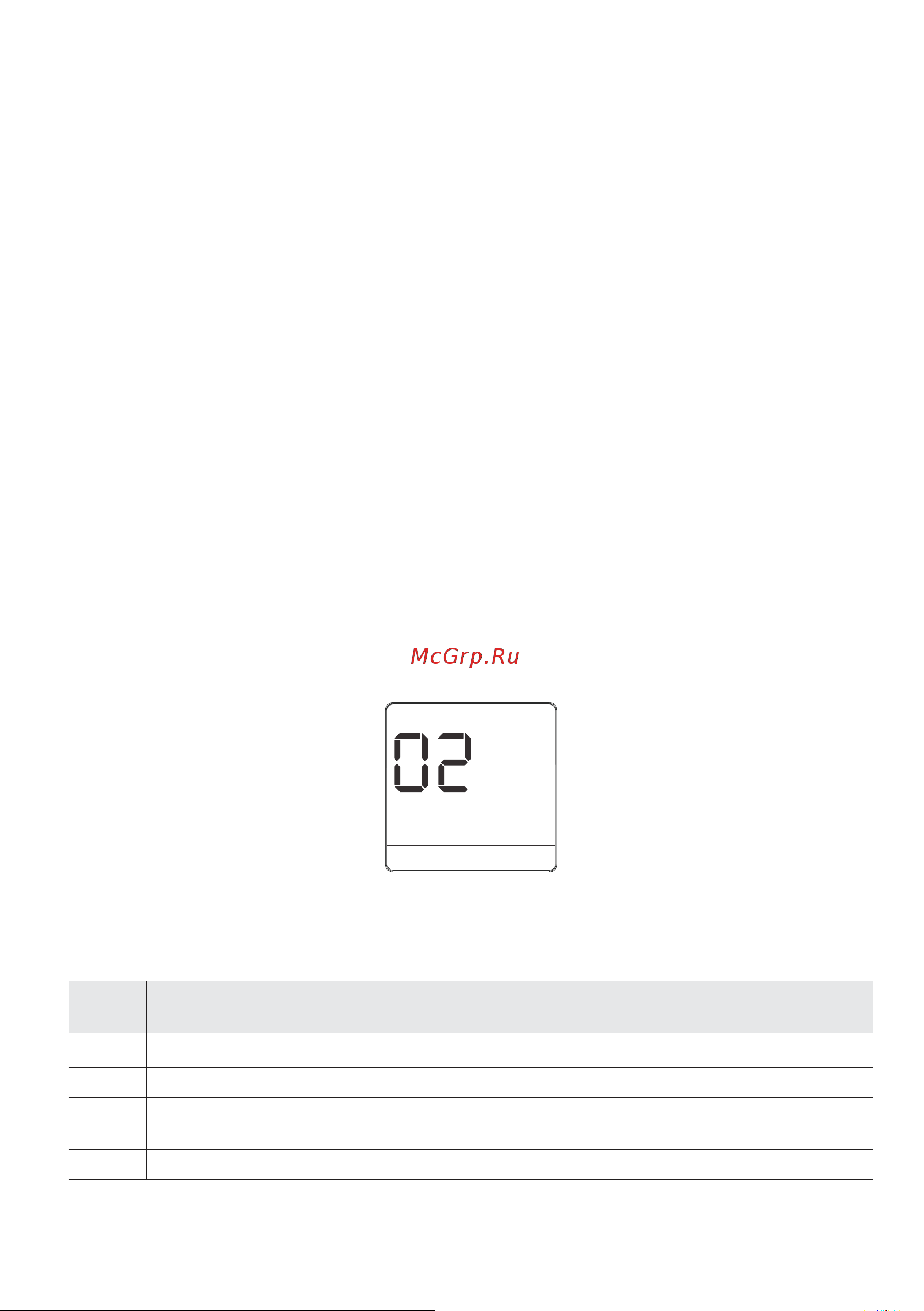

в нажатом положении 8 секунд, высветится значение 02(параметр по умолчанию).
– Нажмите ▲ и ▼, чтобы выбрать параметр.
– После завершения настройки нажмите кнопку 10 или подождите 5 секунд, чтобы сохра-
нить настройки параметров.
2) Подробности см. в таблице:
Пара-
метр
Значение
00
7 скоростей вентилятора, шаг регулировки температуры 0,5 °C
01 3 скорости вентилятора, шаг регулировки температуры 1 °C
02 7 скоростей вентилятора, шаг регулировки температуры 1 °C (параметр по умолча-
нию)
03 3 скорости вентилятора, шаг регулировки температуры 0,5 °C
16
