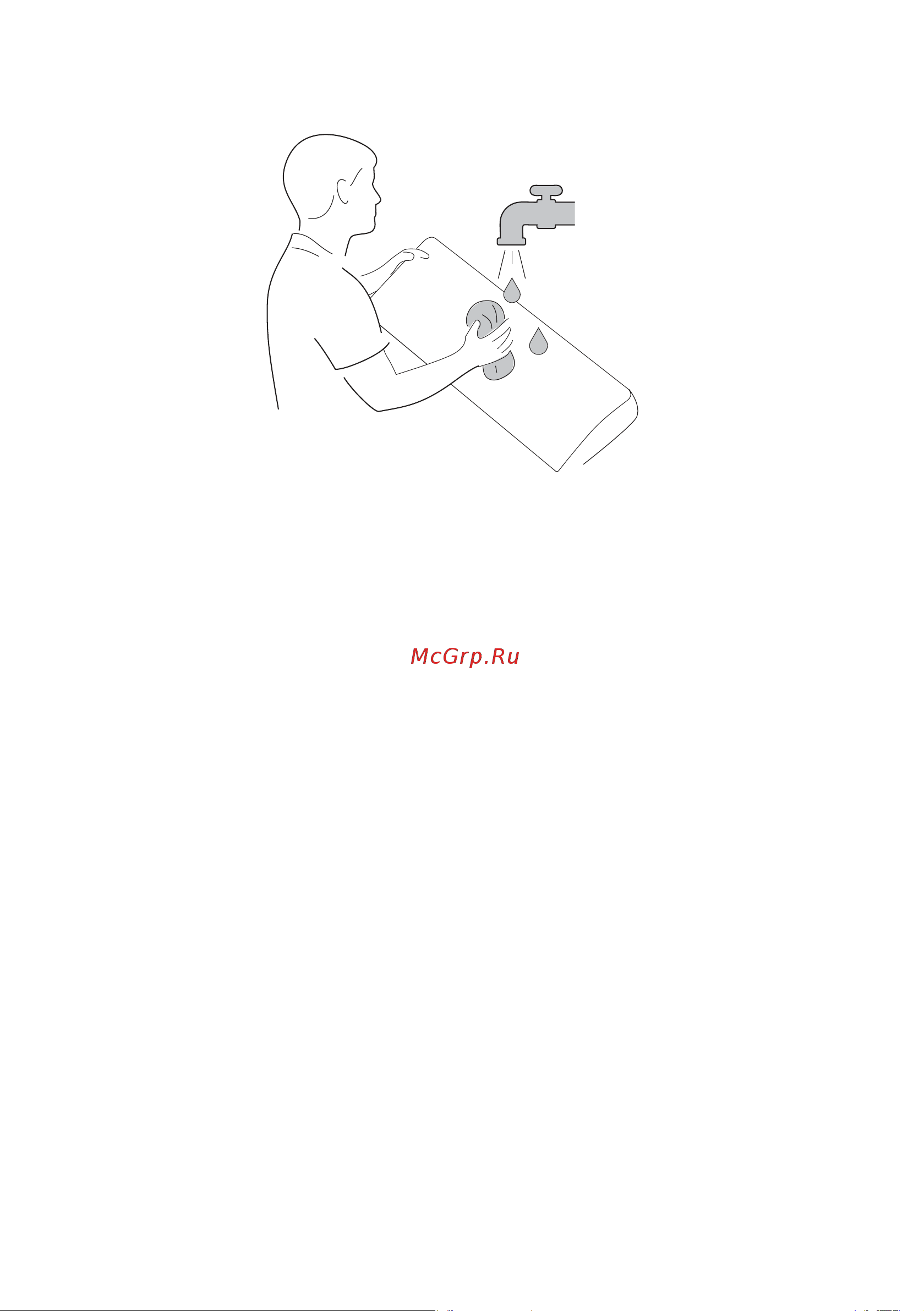

3. Вымойте лицевую панель в воде с нейтральными моющими средствами. Перед мойкой
снимите дисплей с лицевой панели.
Температура воды не должна быть выше 40 °С.
4. Установите лицевую панель на место. Так же установите на место дисплей и подключите
разъем.
21
