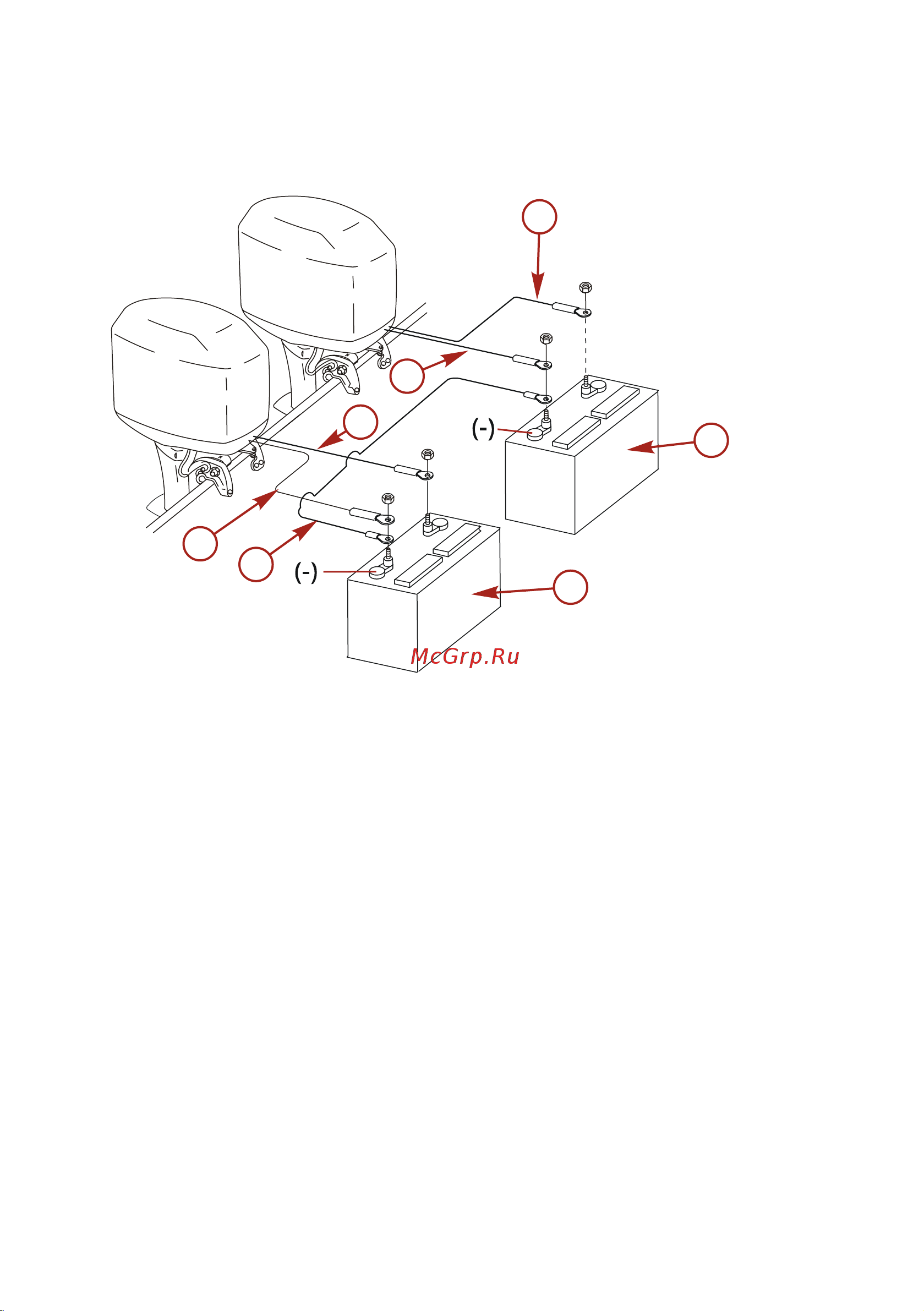

Сдвоенный подвесной двигатель
Подсоедините кабель общей «массы» (калибр провода – такой же, как у кабелей аккумуляторной
батареи двигателя) между отрицательными клеммами (-) на пусковых батареях.
a - Рукав красного цвета – положительный (+)
b - Рукав черного цвета – отрицательный (–)
c - Кабель «массы»
d - Пусковая аккумуляторная батарея
УСТАНОВКА ТРОСА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
Установите тросы в блок дистанционного управления согласно инструкциям, поставляемым с блоком.
1. Найдите на тросе переключения передач центральную точку провисающей части или
«мертвого» хода следующим образом:
a. Переместите рукоятку дистанционного управления из нейтрального положения на
переднюю передачу и двигайте рукоятку до положения полного хода. Медленно верните
рукоятку назад, в нейтральное положение. Нанесите отметку «a» на тросе рядом с
направляющей конца троса.
b. Переместите рукоятку дистанционного управления из нейтрального положения на заднюю
передачу и двигайте рукоятку до положения полного хода. Медленно верните рукоятку
назад, в нейтральное положение. Нанесите отметку «b» на тросе рядом с направляющей
конца троса.
a
a
b
b
c
d
d
15497
УСТАНОВКА
rus 93
