Mercury F 40 E GA EFI [110/114] Установка
![Mercury F 40 E GA EFI [110/114] Установка](/views2/1845395/page110/bg6e.png)
ПРИМЕЧАНИЕ: Системы из нержавеющей стали — рекомендуется установка гребного винта с
приводной ступицей Flo-Torq III.

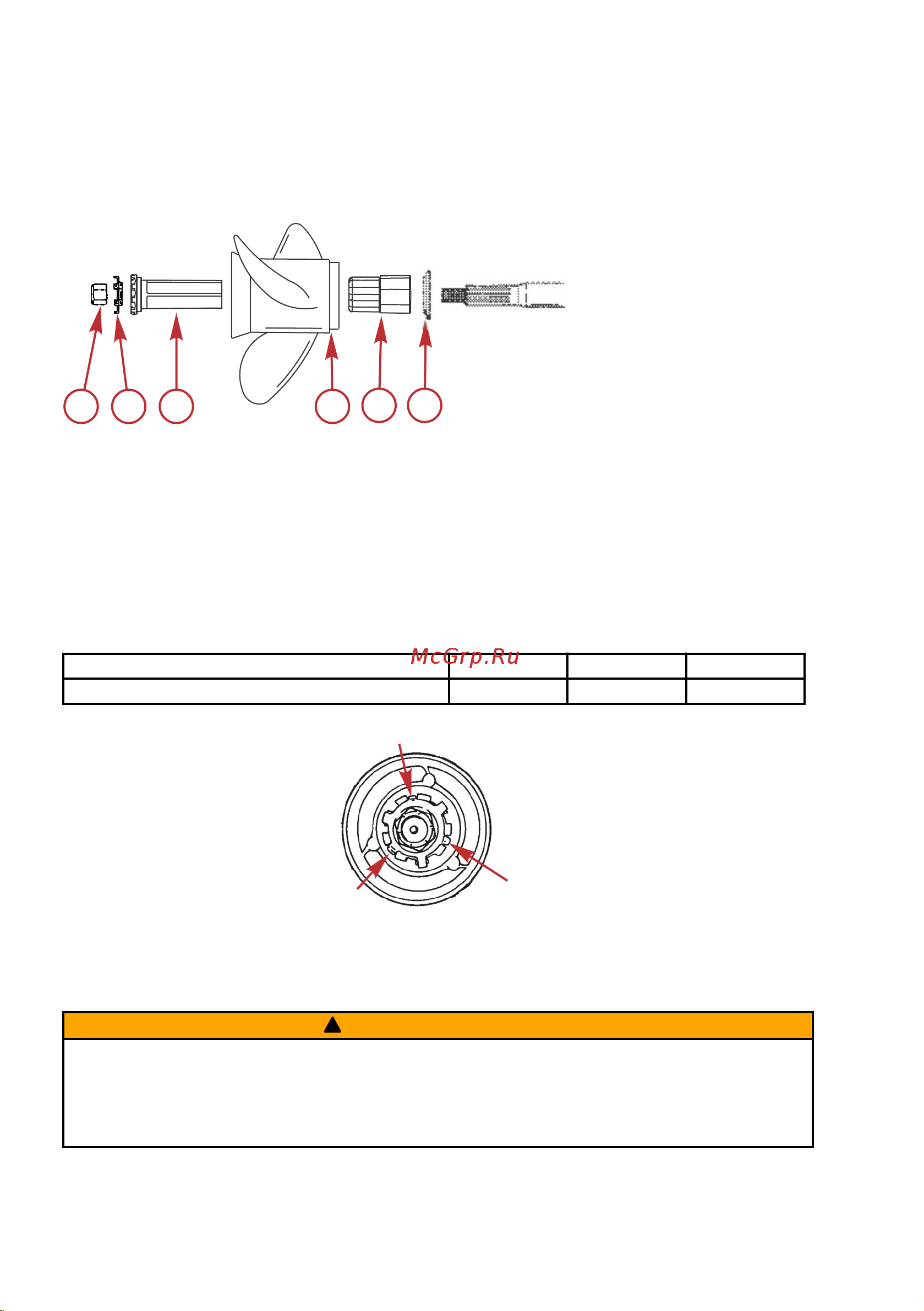

4. Гребные винты с приводной ступицей Flo-Torq III. Установите на вал переднюю упорную втулку,
сменную приводную втулку, гребной винт, заднюю упорную втулку, стопорную шайбу гайки
гребного винта и гайку гребного винта.
a - Гайка гребного винта
b - Стопорная шайба гайки гребного винта
c - Задняя упорная втулка
d - Гребной винт
e - Сменная приводная втулка
f - Передняя упорная втулка
5. Поместите деревянный брус между коробкой передач и винтом, затем затяните гайку винта
надлежащим образом.
Описание Нм фунт-дюйм фунт-фут
Гайка гребного винта 75 55
6. Затяните гайку гребного винта, установив три лапки в пазы на упорной втулке.
26945
УСТАНОВКА ГРЕБНОГО ВИНТА — КОРОБКА ПЕРЕДАЧ ДИАМЕТРОМ 87,3
ММ (3-7/16 ДЮЙМА)
!
ПРЕДУПРЕЖДЕНИЕ
Вращающиеся гребные винты могут стать причиной серьезных травм или смерти. Никогда не
включайте двигатели судна на суше, если установлен гребной винт. Перед установкой или снятием
гребного винта поставьте узел привода на нейтраль и задействуйте выключатель со шнуром
дистанционного останова двигателя, чтобы предотвратить запуск двигателя. Установите
деревянный блок между лопастью гребного винта и противовентиляционной пластиной.
3223
a
b
c
d
e
f
УСТАНОВКА
100 rus
