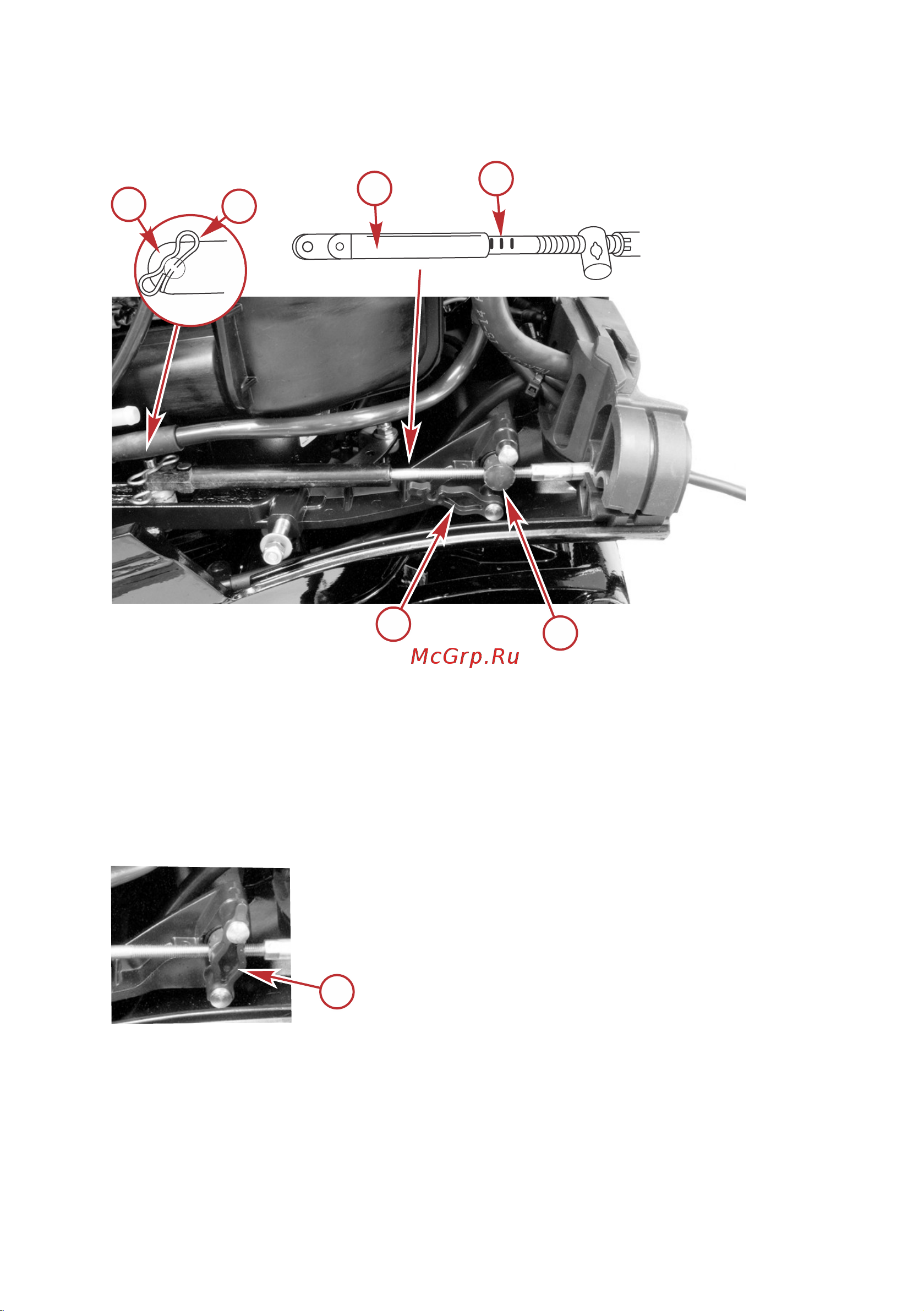

6. Отрегулируйте тросовую камеру так, чтобы центральная отметка на тросе совместилась с
направляющей конца троса, когда тросовая камера находится в гнезде камеры.
a - Направляющая конца троса
b - Петлевой крепежный зажим
c - Центральная метка
d - Тросовая камера
e - Фиксатор камеры
7. Установите тросовую камеру в гнездо камеры.
8. Закрепите камеру на месте с помощью фиксатора камеры.
a -
Фиксатор камеры
9. Проверьте установку троса переключения передач следующим образом:
a. Переключите дистанционное управление на переднюю передачу. Вал гребного винта
должен быть заблокирован на передаче. Если это не так, подвиньте камеру ближе к
направляющей конца троса.
b. Переключите дистанционное управление на заднюю передачу, одновременно поворачивая
гребной винт. Вал гребного винта должен быть заблокирован на передаче. Если это не так,
отодвиньте камеру подальше от направляющей конца троса. Повторите шаги от a до c.
b
a
d
e
a
c
28487
a
28488
УСТАНОВКА
