Mercury F 40 E GA EFI [43/114] Регулировка трения рукоятки дроссельной заслонки модели с рукояткой румпеля
![Mercury F 40 E GA EFI [43/114] Регулировка трения рукоятки дроссельной заслонки модели с рукояткой румпеля](/views2/1845395/page43/bg2b.png)
• На некоторых судах при слишком большой дифферентовке вниз — понизить нос до такой
степени, что судно начнет рассекать носом воду при глиссировании. Это может привести к
неожиданному повороту в любом направлении, называемому кренением на носовую часть или
избыточной поворачиваемостью, при попытке поворота или при наезде на сильную волну.
Установка подвесного двигателя далеко от транца лодки может:
• Поднять нос из воды.
• Обычно увеличить максимальную скорость
• Увеличить просвет над подводными предметами или на мелководье
• Увеличить крутящий момент на руле или тянуть влево при нормальной высоте установки
двигателя (с нормальным гребным винтом правостороннего вращения).
• При слишком большом дифференте – заставить судно «дельфинировать» (подпрыгивать) или
вызвать вентилирование гребного винта

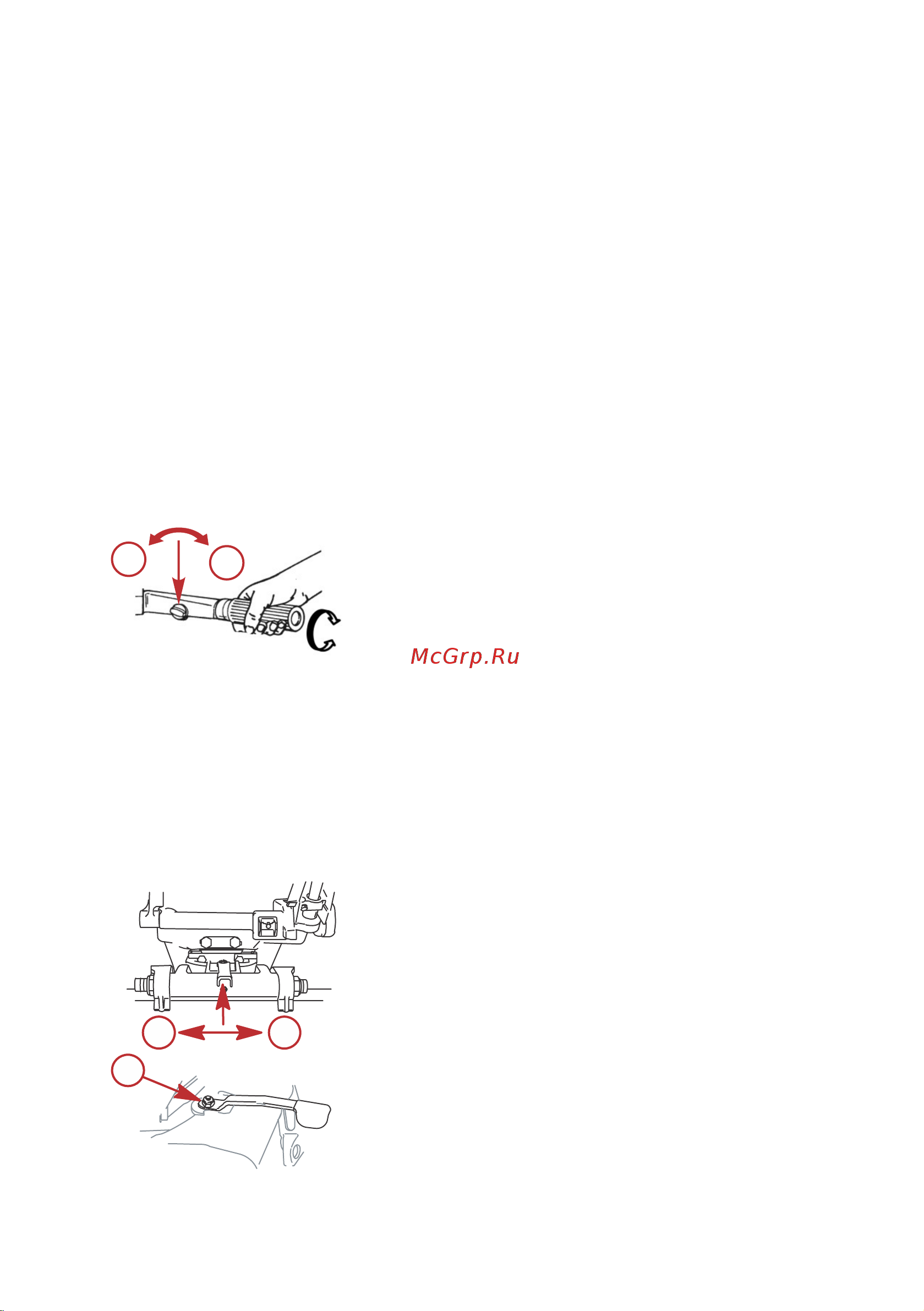

Регулировка трения рукоятки дроссельной заслонки — модели с
рукояткой румпеля
Рукоятка дроссельной заслонки — чтобы установить дроссельную заслонку на желаемую скорость и
поддерживать эту скорость, поверните рукоятку. Поверните рукоятку по часовой стрелке для усиления
трения или поверните рукоятку против часовой стрелки для уменьшения трения.
a - Уменьшение трения
b - Усиление трения
Регулировка трения рулевого управления – модели с рукояткой
румпеля
ПРИМЕЧАНИЕ: Регулировка трения рулевого управления выполняется только на моделях с рукояткой
румпеля.
Отрегулируйте эту рукоятку для достижения желаемого трения (сопротивления) на рукоятке румпеля.
Передвиньте рукоятку влево для усиления трения или вправо для уменьшения трения.
ПРИМЕЧАНИЕ: Для поддержания соответствующего положения можно затянуть контргайку,
расположенную выше точки вращения рукоятки регулировки трения.
a -
Усиление трения
b - Уменьшение трения
c - Контргайка
a
b
19807
a
b
c
26811
ФУНКЦИИ И ОРГАНЫ УПРАВЛЕНИЯ
rus 33
