Brother JS-50 CE [25/84] Замена иглы
![Brother SM-340E [25/84] Замена иглы](/views2/1026351/page25/bg19.png)
23
1

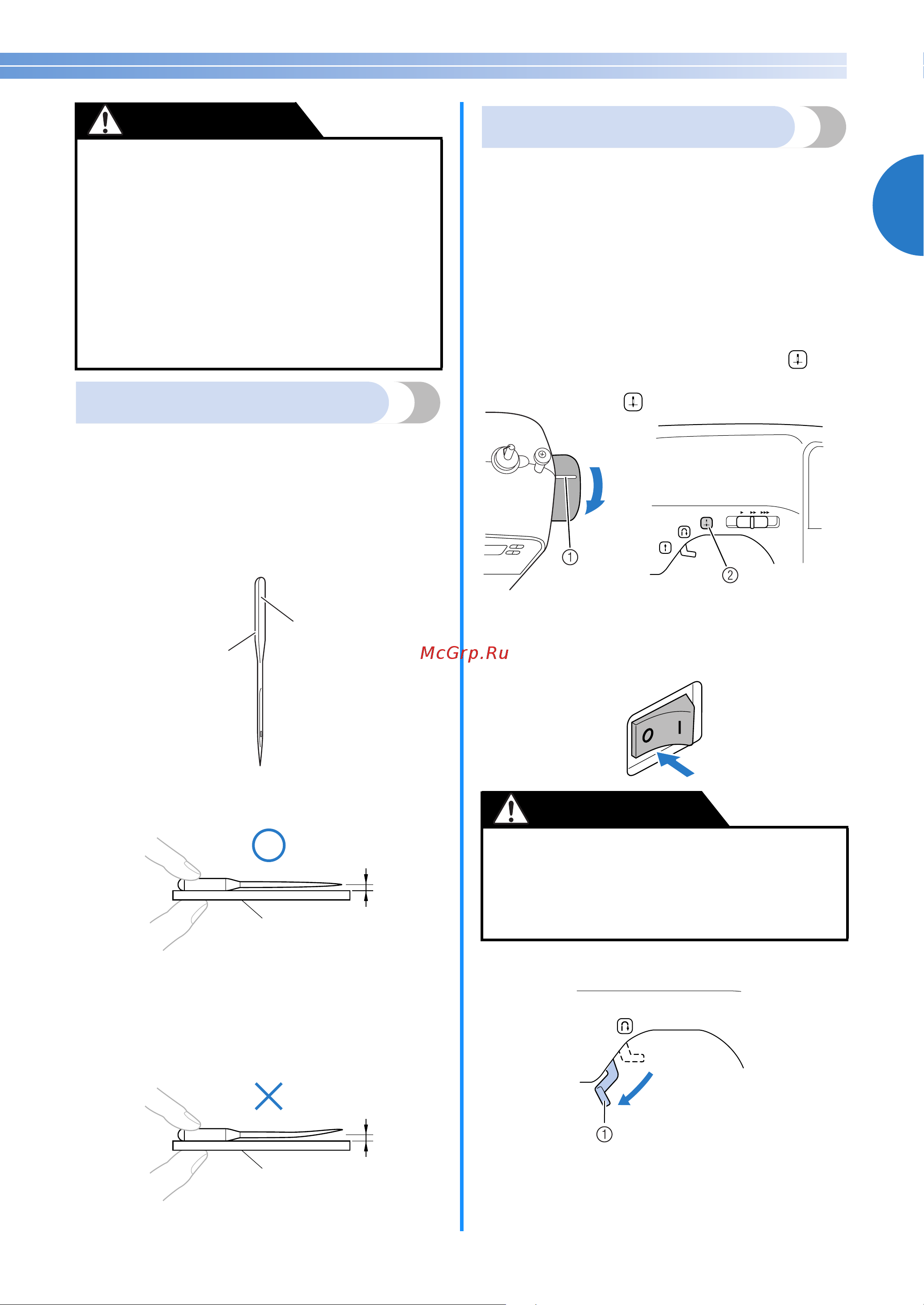

Проверка иглы
Шитье погнутой иглой чрезвычайно опасно,
поскольку игла может сломаться во время
работы машины.
Перед тем как использовать иглу, положите ее
плоской частью на какую-либо плоскую
поверхность и убедитесь в том, что просвет
между иглой и поверхностью одинаков по всей
длине иглы.
a Плоская сторона иглы
b Маркировка типа иглы
■ Нормальная игла
a Плоская поверхность
■ Погнутая игла
Если расстояние между иглой и плоской
поверхностью неодинаково по всей длине
иглы, это означает, что игла погнута. Не
пользуйтесь погнутыми иглами.
a Плоская поверхность
Замена иглы
Замена иглы осуществляется в соответствии с
описанной ниже процедурой. Для замены иглы
воспользуйтесь отверткой. Устанавливайте
только прямую иглу, проверив ее согласно
инструкциям, приведенным в разделе
“Проверка иглы”.
a
Поднимите иглу, повернув маховик на
себя (против часовой стрелки) так,
чтобы метка на маховике оказалась
сверху. (Для моделей с кнопкой
(Позиционирование иглы): поднимите
иглу, нажав один или два раза.)
b
Выключите швейную машину.
c
Опустите рычаг прижимной лапки.
a Рычаг прижимной лапки
●
Возможные сочетания материала, нити и
иглы приведены в таблице на
предыдущей странице. При
неправильном сочетании материала, нити
и иглы, особенно при шитье тонкими
иглами (65/9 – 75/11) толстых материалов
(например, джинсовой ткани), игла может
погнуться или сломаться. Кроме того, при
этом возможны неравномерная строчка,
сморщивание материала или пропуск
стежков.
ОСТОРОЖНО!
1
2
1
1
a Метка b Кнопка
позиционирования иглы
● Перед заменой иглы необходимо
выключить машину, иначе при
случайном нажатии педали или кнопки
“Пуск/Стоп” машина может прийти в
действие и причинить травму.
или
ОСТОРОЖНО!
