СВЕДЕНИЯ О ШВЕЙНОЙ МАШИНЕ ————————————————————————————————————————
—
28
П
р
имечание
● Прижимная лапка, которую следует
использовать с каждой строчкой,
отображается на ЖК-дисплее.
Инструкции по выбору строчки см. в
разделе “Выбор строчки” (с.30).
f
Плавно опустите рычаг лапки так,
чтобы стержень на прижимной лапке
зафиксировался в ножке держателя.
a Рычаг прижимной лапки
X Прижимная лапка установлена.
g
Поднимите рычаг прижимной лапки и
убедитесь, что лапка закреплена
надежно.

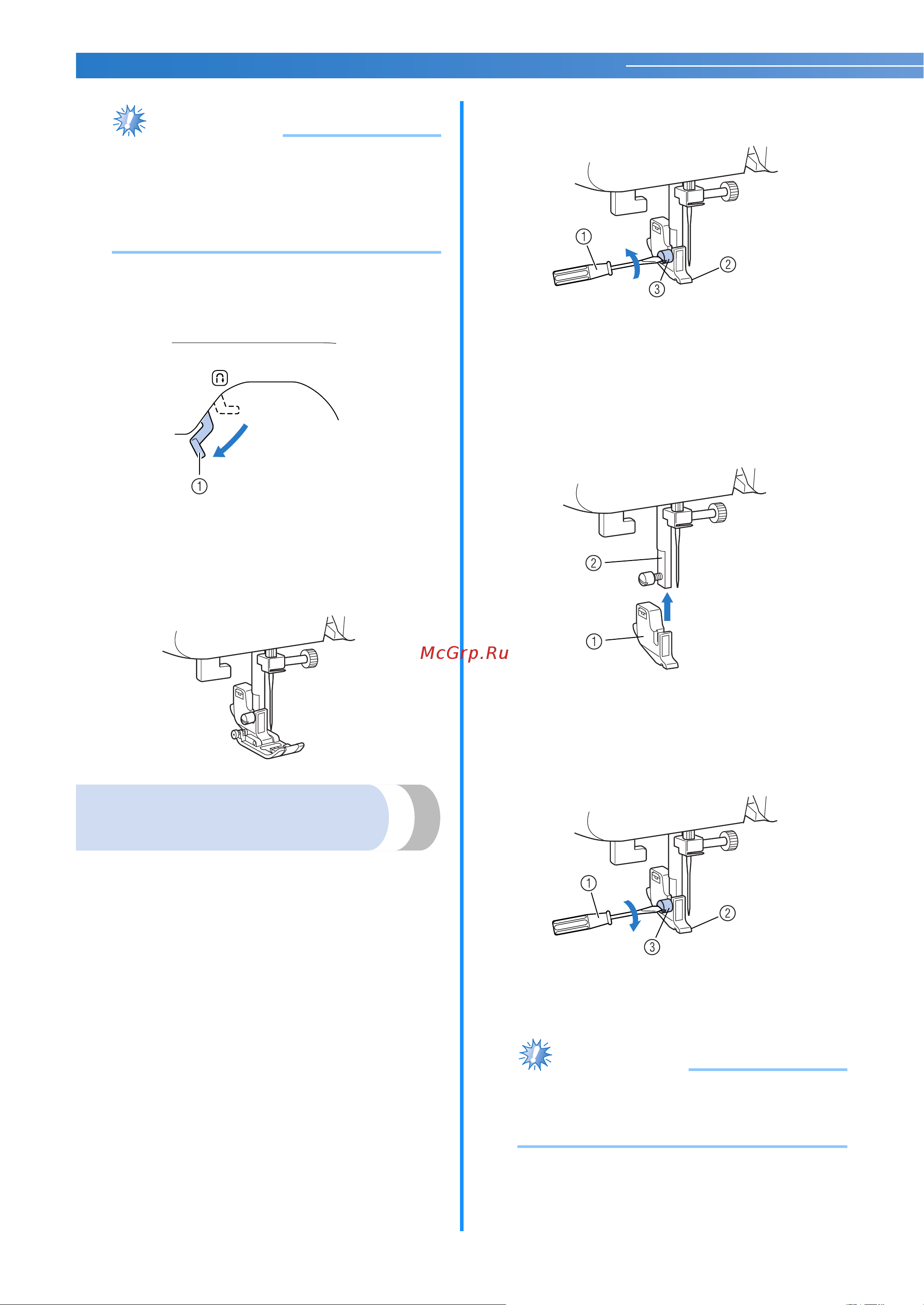

Снятие держателя
прижимной лапки
Держатель прижимной лапки снимается перед
очисткой швейной машины или перед
установкой прижимной лапки, для которой
держатель не требуется. Для снятия держателя
лапки воспользуйтесь отверткой.
■ Снятие держателя прижимной лапки
a
Снимите прижимную лапку.
• Подробнее см. раздел “Замена
прижимной лапки” (с.27).
b
Отверткой ослабьте винт крепления
держателя лапки.
a Отвертка
b Держатель прижимной лапки
c Винт крепления держателя лапки
■ Установка держателя прижимной лапки
a
Совместите держатель прижимной
лапки с левой нижней стороной
стержня.
a Держатель прижимной лапки
b Стержень прижимной лапки
b
Удерживая держатель на месте правой
рукой, левой рукой затяните отверткой
винт крепления держателя лапки.
a Отвертка
b Держатель прижимной лапки
c Винт крепления держателя лапки
П
р
имечание
● При неправильной установке держателя
прижимной лапки натяжение нити будет
неправильным.
