Brother JS-50 CE [9/84] Панель управления
![Brother SM-340E [9/84] Панель управления](/views2/1026351/page9/bg9.png)
7
1
Панель управления

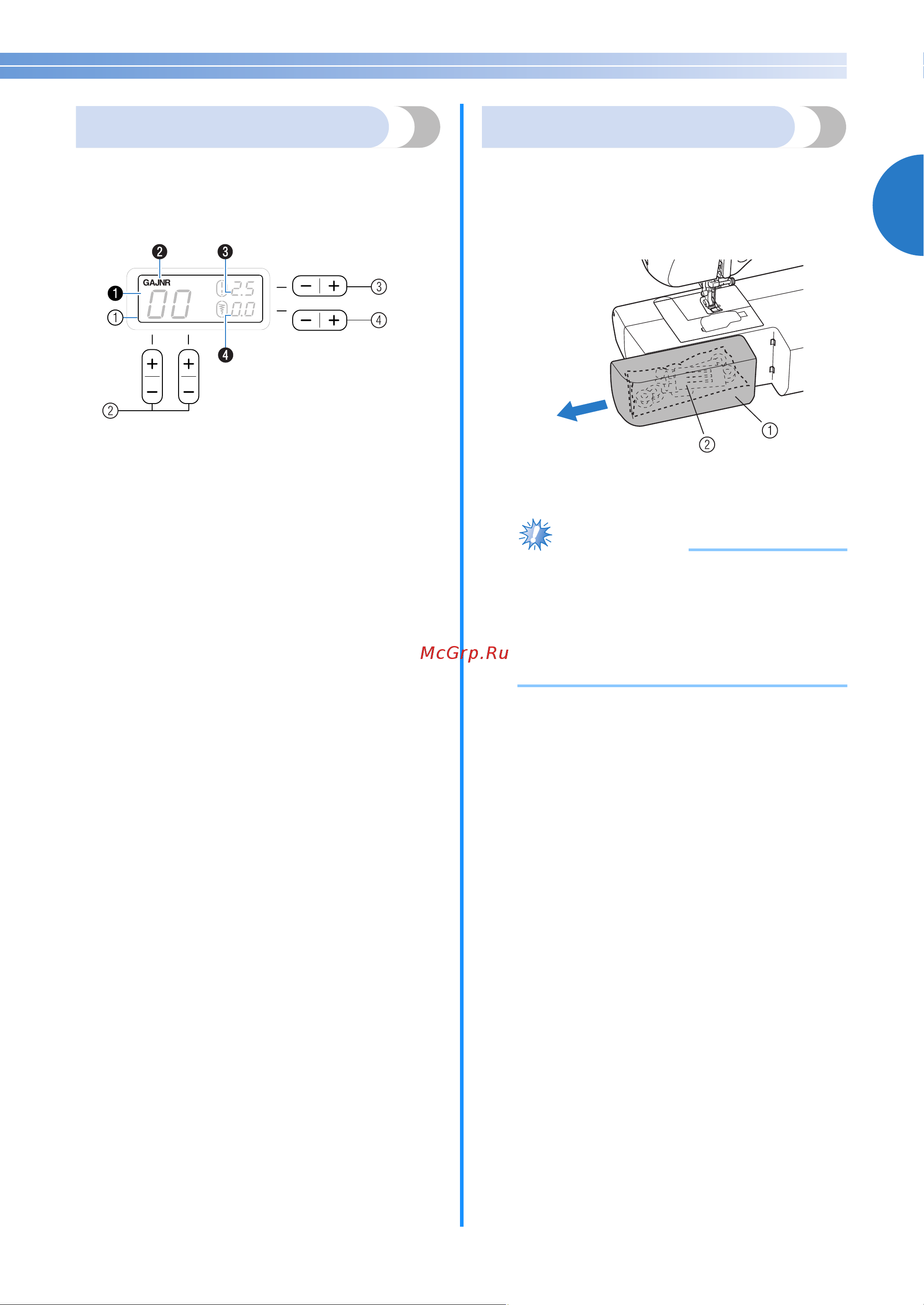

На панели управления (расположена на
передней стороне машины) находятся
различные кнопки и регуляторы для настройки
параметров строчки.
a ЖК-дисплей (жидкокристаллический дисплей)
На этом дисплее отображаются номер выбранной
строчки (
1), код соответствующей прижимной
лапки (
2), длина стежка (в мм) (3) и ширина
строчки (в мм) (
4).
b Кнопки выбора строчки
Нажимайте эти кнопки для выбора номера нужной
строчки. Подробнее см. раздел “Выбор строчки”
(с. 30).
c Кнопка настройки длины стежка
Нажмите эту кнопку для настройки длины стежка.
(Для уменьшения длины стежка нажмите на
сегмент “–” кнопки, а для ее увеличения нажмите
на сегмент “+”.)
d Кнопка настройки ширины строчки
Нажмите эту кнопку дл
я настройки ширин
ы стежка.
(Для уменьшения ширины стежка нажмите на
сегмент “–” кнопки, а для ее увеличения нажмите
на сегмент “+”.)
Плоская платформа
Отделение плоской платформы предназначено
для хранения принадлежностей.
a
Сдвиньте плоскую платформу влево,
чтобы открыть ее.
a Плоская платформа
b Отсек для хранения принадлежностей
П
р
имечание
● Поместите принадлежности в сумку, а
затем оставьте сумку в отделении для
хранения принадлежностей. Если
принадлежности не хранить в сумке,
они могут выпасть и потеряться или
сломаться.
