ПРИЛОЖЕНИЕ ——————————————————————————————————————————————————
—
70
e

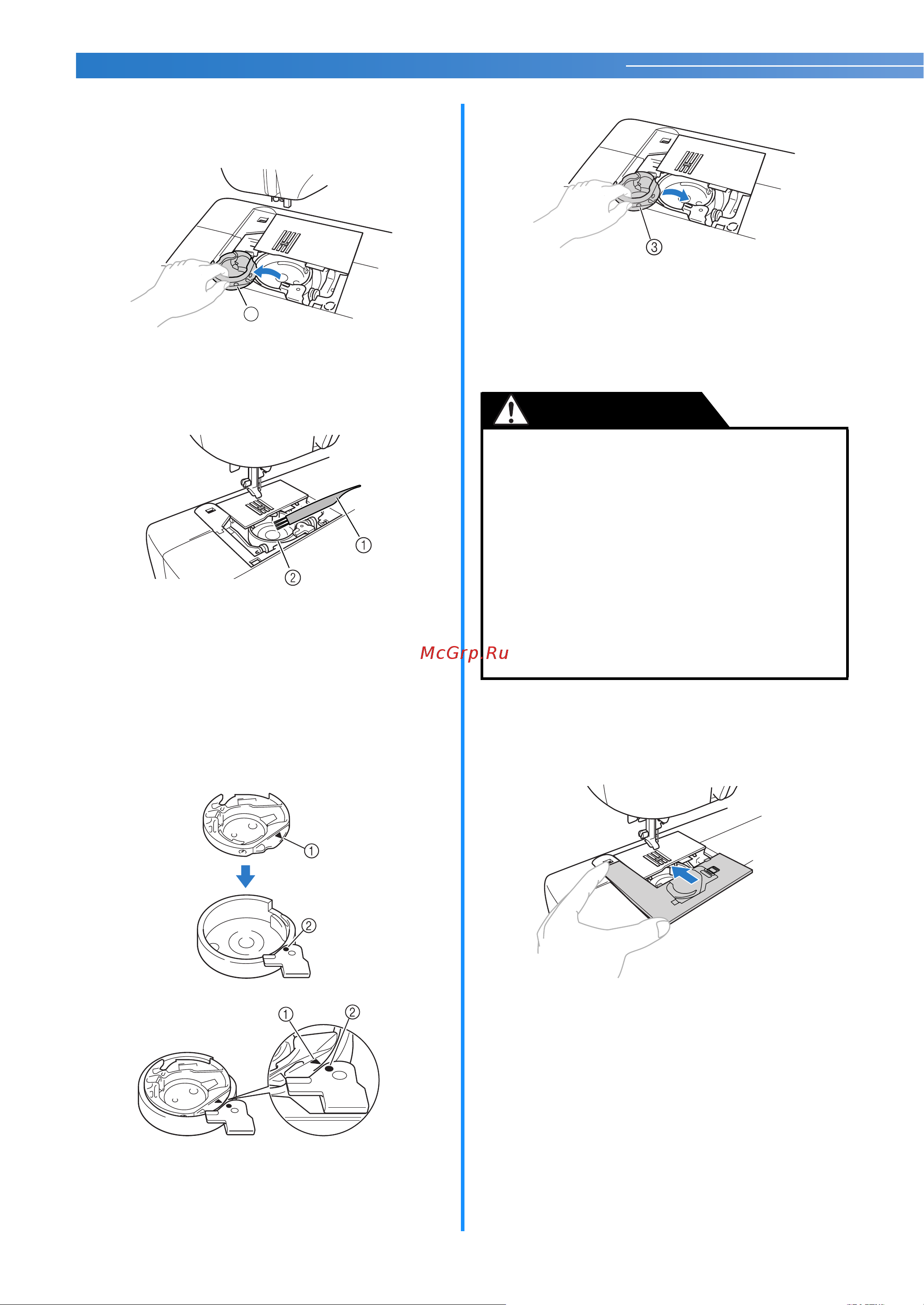

Снимите шпульный колпачок.
Возьмитесь за шпульный колпачок и
выньте его.
a Шпульный колпачок
f
Щеточкой или пылесосом удалите
пыль из челнока и из окружающих его
механизмов и с поверхностей.
a Щеточка для очистки
b Челнок
• Не смазывайте маслом шпульный
колпачок.
g
Вставьте шпульный колпачок таким
образом, чтобы метка S на шпульном
колпачке совпала с меткой z на
машине, как показано ниже.
• Совместите метки S и z.
a Метка S
b Меткат z
c Шпульный колпачок
• До установки шпульного колпачка
убедитесь, что эти метки совпали.
h
Поместите крышку игольной пластины
в предназначенные для нее пазы на
игольной пластине и задвиньте крышку
на место.
1
● Запрещается использовать шпульный
колпачок, если на нем имеются
царапины. Это может привести к
запутыванию верхней нити, поломке
иглы или ухудшению характеристик
машины. Новый шпульный колпачок
(номер по каталогу: XE7560-001) можно
приобрести в ближайшем
официальном сервисном центре.
● Убедитесь, что шпульный колпачок
размещается правильно, в противном
случае может сломаться игла.
ОСТОРОЖНО!
