Nilfisk Alto SCRUBTEC 233 9087235020 [26/68] Schema de conexiuni
![Nilfisk Alto SCRUBTEC 233 9087235020 [26/68] Schema de conexiuni](/views2/1008625/page26/bg1a.png)
ROMÂNĂ MANUAL DE UTILIZARE
8 SCRUBTEC 233 9097883000(1)2008-06 F

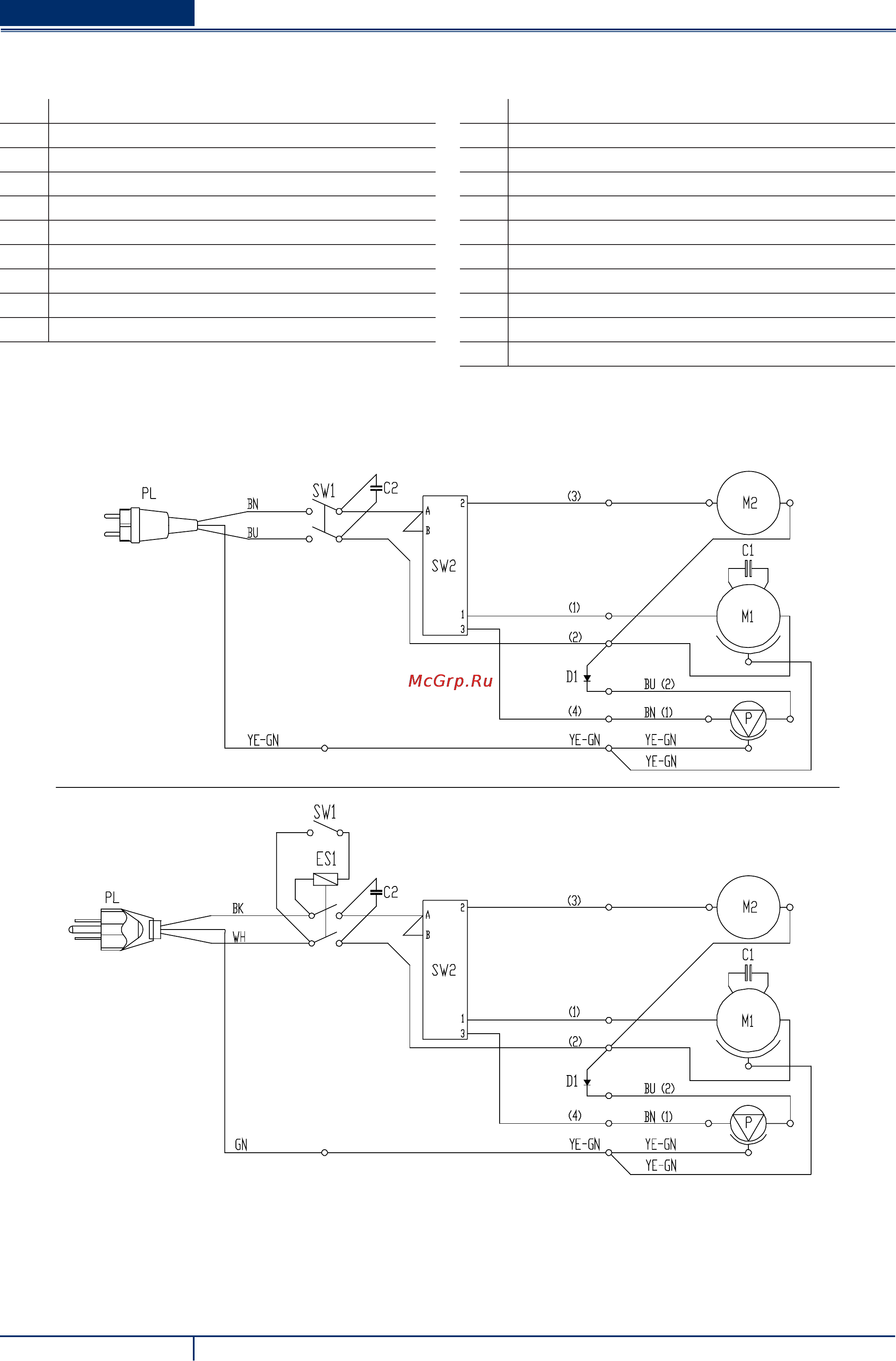

SCHEMA DE CONEXIUNI
Cheie
C1 Condensorul motorului de perie
C2 Condensator de fi ltrare
D1 Diodă de pompă
ES1 Releu (doar 115 V)
M1 Motor suport pentru perie/suport cu tampon
M2 Motor sistem de aspirare
P Pompă de apă
PL Fişă
SW1 Întrerupător principal
SW2 Buton de selectare a programului
Codurile culorilor
BK Negru
BU Albastru
BN Maro
GN Verde
GY Gri
OG Portocaliu
PK Roz
RD Roşu
VT Violet
WH Alb
YE Galben
115 V
100 V
230 V
P100312
