РУССКИЙ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
8 SCRUBTEC 233 9097883000(1)2008-06 F

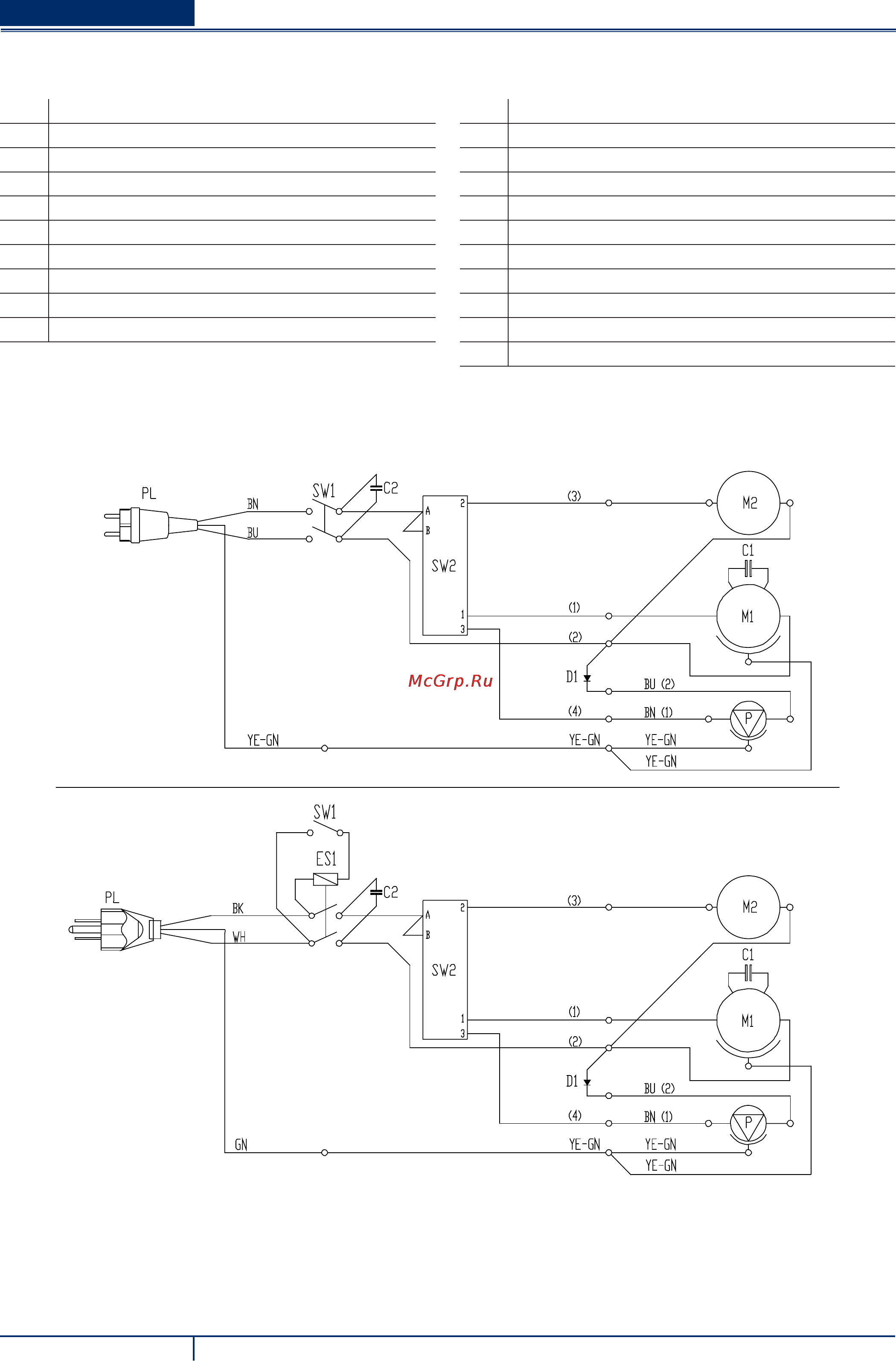

СХЕМА ЭЛЕКТРОПРОВОДКИ
Кнопка
C1 Конденсаторный асинхронный двигатель щетки
C2 Фильтрующий конденсатор
D1 Диод насоса
ES1 Реле (только для 115 В)
M1 Двигатель щетки/прокладкодержателя
M2 Двигатель вакуумной системы
P Насос для воды
PL Штепсельная вилка
SW1 Главный выключатель
SW2 Ручка выбора программы
Цветовые коды
BK Черный
BU Синий
BN Коричневый
GN Зеленый
GY Серый
OG Оранжевый
PK Розовый
RD Красный
VT Фиолетовый
WH Белый
YE Желтый
115 V
100 V
230 V
P100312
