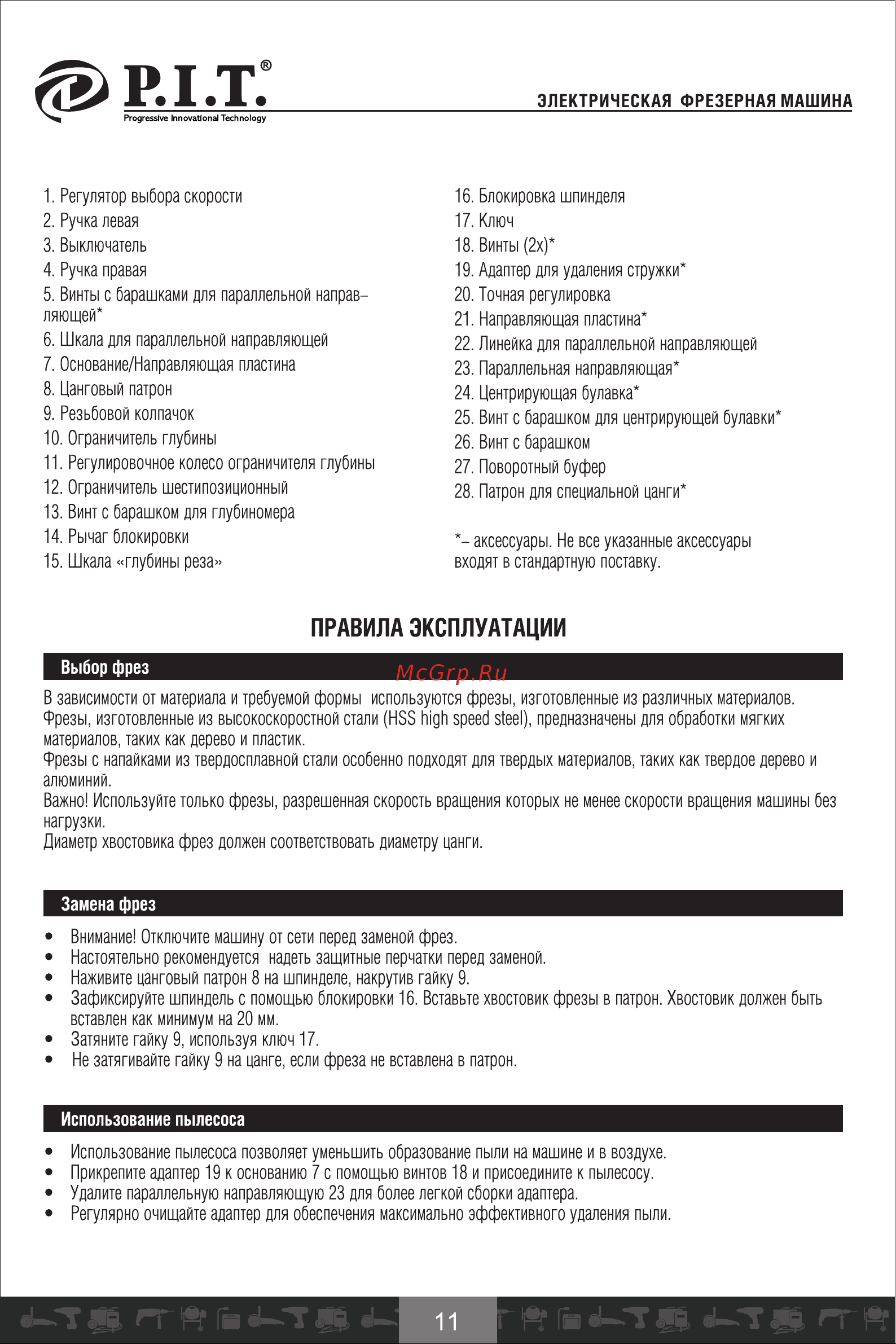

ЭЛЕКТРИЧЕСКАЯ ФРЕЗЕРНАЯ МАШИНА 1 Регулятор выбора скорости 2 Ручка левая 3 Выключатель 4 Ручка правая 5 Винты с барашками для параллельной направ ляющей 6 Шкала для параллельной направляющей 7 Основание Направляющая пластина 8 Цанговый патрон 9 Резьбовой колпачок 10 Ограничитель глубины 11 Регулировочное колесо ограничителя глубины 12 Ограничитель шестипозиционный 13 Винт с барашком для глубиномера 14 Рычаг блокировки 15 Шкала глубины реза 16 Блокировка шпинделя 17 Ключ 18 Винты 2х 19 Адаптер для удаления стружки 20 Точная регулировка 21 Направляющая пластина 22 Линейка для параллельной направляющей 23 Параллельная направляющая 24 Центрирующая булавка 25 Винт с барашком для центрирующей булавки 26 Винт с барашком 27 Поворотный буфер 28 Патрон для специальной цанги аксессуары Не все указанные аксессуары входят в стандартную поставку ПРАВИЛА ЭКСПЛУАТАЦИИ Выбор фрез В зависимости от материала и требуемой формы используются фрезы изготовленные из различных материалов Фрезы изготовленные из высокоскоростной стали HSS high speed steel предназначены для обработки мягких материалов таких как дерево и пластик Фрезы с напайками из твердосплавной стали особенно подходят для твердых материалов таких как твердое дерево и алюминий Важно Используйте только фрезы разрешенная скорость вращения которых не менее скорости вращения машины без нагрузки Диаметр хвостовика фрез должен соответствовать диаметру цанги Замена фрез Внимание Отключите машину от сети перед заменой фрез Настоятельно рекомендуется надеть защитные перчатки перед заменой Наживите цанговый патрон 8 на шпинделе накрутив гайку 9 Зафиксируйте шпиндель с помощью блокировки 16 Вставьте хвостовик фрезы в патрон Хвостовик должен быть вставлен как минимум на 20 мм Затяните гайку 9 используя ключ 17 Не затягивайте гайку 9 на цанге если фреза не вставлена в патрон Использование пылесоса Использование пылесоса позволяет уменьшить образование пыли на машине и в воздухе Прикрепите адаптер 19 к основанию 7 с помощью винтов 18 и присоедините к пылесосу Удалите параллельную направляющую 23 для более легкой сборки адаптера Регулярно очищайте адаптер для обеспечения максимально эффективного удаления пыли Т ГТ ft и Т ф в1 11
