Русский-8
Названия деталей и их функции

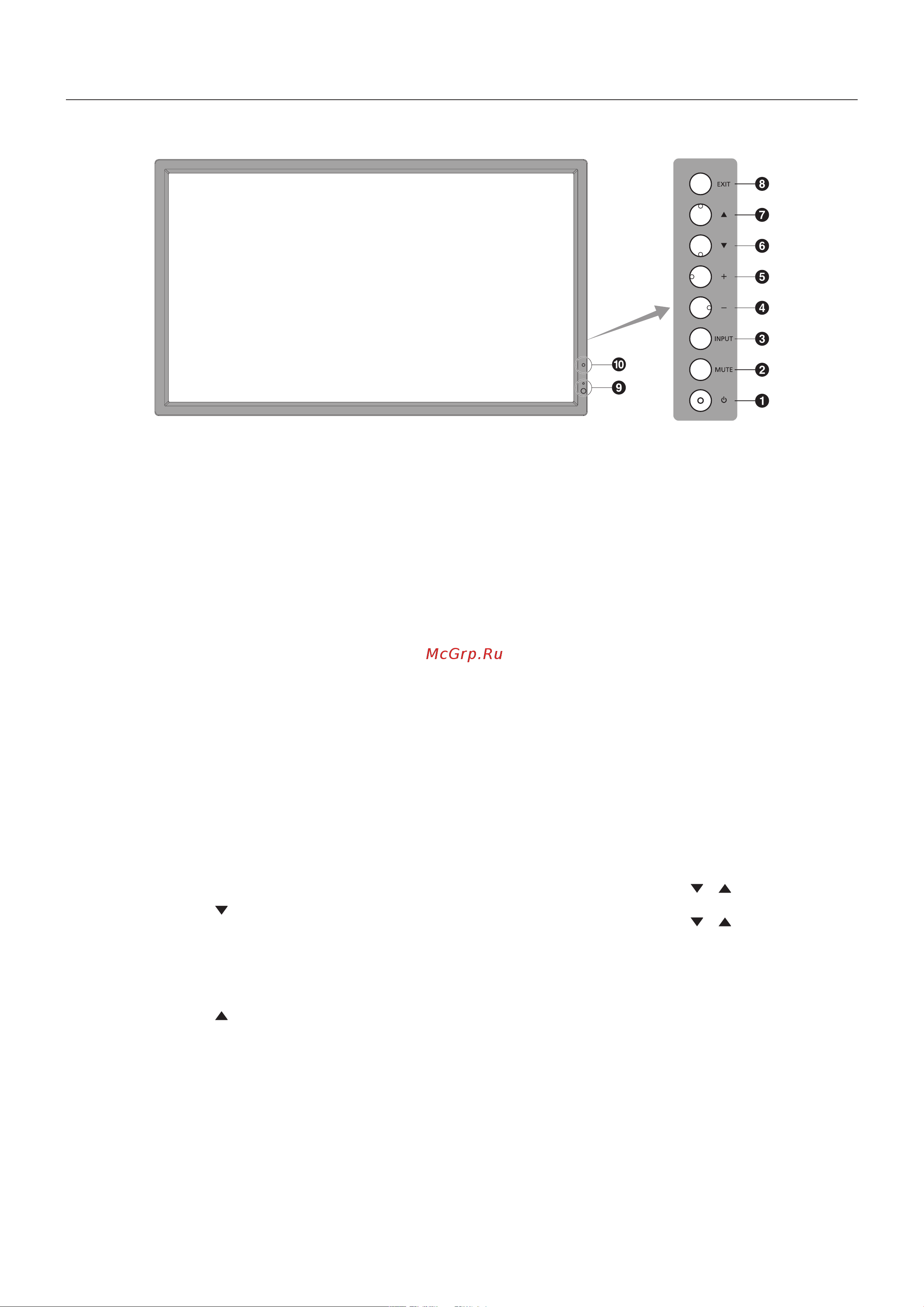

Панель управления
A Кнопка POWER (ПИТАНИЕ)
Включение и выключение питания. См. также стр. 16.
B Кнопка MUTE (БЕЗ ЗВУКА)
Позволяет включать/отключать звук.
CКнопка INPUT (ВВОД)
В меню OSD (экранное меню) выполняет функцию
кнопки SET (УСТАНОВКА). (Переключатели функций
[DVI], [DPORT], [VGA], [HDMI], [DVD/HD], [SCART], [VIDEO]
или [S-VIDEO]). Это доступные входы, представленные
заданными изготовителем наименованиями.
D Кнопка МИНУС
Действует как кнопка (-) для уменьшения регулируемого
значения в меню OSD.
Если меню OSD выключено,
снижает уровень выводимого аудиосигнала.
E Кнопка ПЛЮС
Действует как кнопка (+) для увеличения регулируемого
значения в меню OSD.
Если меню OSD выключено, повышает уровень
выводимого аудиосигнала.
F Кнопка ВНИЗ
Активизирует меню OSD, когда оно выключено.
Действует как кнопка
для перемещения выделенной
области вниз при выборе регулируемого значения в
меню OSD.
G Кнопка ВВЕРХ
Активизирует меню OSD, когда оно выключено.
Действует как кнопка
для перемещения выделенной
области вверх при выборе регулируемого значения в
меню OSD.
H Кнопка EXIT (ВЫХОД)
Активизирует меню OSD, когда оно выключено.
Действует как кнопка EXIT для перемещения к
предыдущему меню в меню OSD.
I Датчик дистанционного управления и индикатор
питания
Получает сигналы с пульта дистанционного
управления (при использовании беспроводного пульта
дистанционного управления). См. также стр. 11.
Когда монитор работает*, индикатор горит зеленым.
Когда монитор выключен, индикатор горит красным.
В режиме экономии энергии индикатор мигает желтым.
Индикатор горит зеленым и желтым попеременно при
включенной функции «ПАРАМЕТРЫ РАСПИСАНИЙ».
При неисправности элемента монитора индикатор
мигает красным.
* Если в меню «ИНДИКАТОР ПИТАНИЯ» выбрано
«ВЫКЛ.» (см. стр. 24), индикатор не загорится, когда
монитор работает.
J ДАТЧИК ОСВЕЩЕННОСТИ
Определяет яркость окружающего освещения и
позволяет монитору автоматически регулировать
уровень подсветки экрана для большего удобства
просмотра. Не закрывайте этот датчик. См. стр. 18.
Режим блокировки клавиш управления
Этот элемент управления полностью блокирует доступ
ко всем функциям клавиш управления. Чтобы включить
функцию блокировки клавиш управлений, одновременно
нажмите и удерживайте кнопки
и более 3 секунд.
Для возврата в режим пользователя одновременно
нажмите и удерживайте кнопки
и более 3 секунд.
