Nec MultiSync V323-3 PG [8/44] Крепление монтажных приспособлений
![Nec MultiSync V323-3 PG [8/44] Крепление монтажных приспособлений](/views2/1873816/page8/bg8.png)
Русский-6

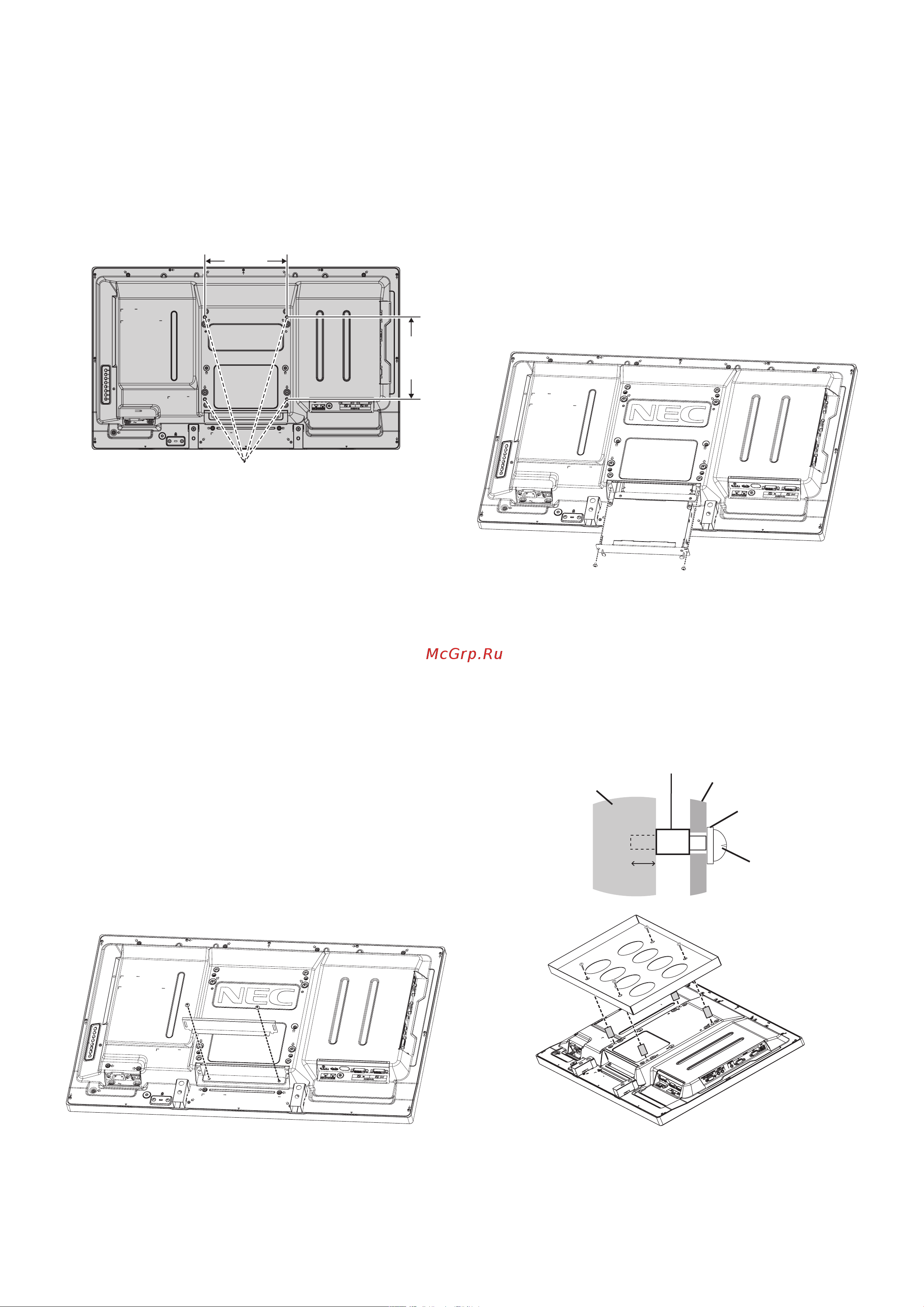

Крепление монтажных
приспособлений
Конструкция монитора предусматривает крепление при
помощи монтажной системы VESA.
1. Крепление монтажных
приспособлений
Не допускайте отклонения монитора от вертикальной
оси при креплении приспособлений.
Монтажный интерфейс VESA
200 мм
200 мм
Крепление монтажных приспособлений можно
выполнить, расположив монитор лицевой стороной вниз.
Во избежание повреждения лицевой стороны экрана
следует положить защитную ткань на участок стола под
монитором. Монитор в заводской упаковке был обернут
защитной тканью. Убедитесь, что на поверхности стола
не находится ничего, что могло бы повредить монитор.
При использовании монтажных приспособлений,
не одобренных компанией NEC, убедитесь, что они
соответствуют стандарту крепления VESA.
ПРИМЕЧАНИЕ. Перед установкой поместите монитор
на плоскую поверхность с достаточным
количеством места.
2. Применение дополнительной панели
1. Отключите питание с помощью главного выключателя.
2. Положите монитор экраном вниз на защитное
покрытие.
ПРИМЕЧАНИЕ. Убедитесь, что поверхность, на
которой лежит монитор, ровная и вокруг него
достаточно места.
3. Снимите крышку разъема, которая идет в комплекте,
отвинтив установленные винты (Рисунок 1).
Рисунок 1
4. Поместите дополнительную панель в монитор и
закрепите снятыми ранее винтами (Рисунок 2).
ПРИМЕЧАНИЕ. Сведения об имеющихся
дополнительных панелях вы можете
получить у поставщика.
Не прикладывайте чрезмерных усилий
при обращении с дополнительной
панелью, прежде чем закрепить ее
винтами.
Убедитесь, что плата вставлена в слот в
правильном направлении.
ВНИМАНИЕ. Убедитесь, что дополнительная панель
закреплена снятыми ранее винтами.
Падение дополнительной панели может
быть опасным.
Рисунок 2
3. Применение адаптера для настенного
монтажа
Если кронштейн не подходит к вентиляционным
отверстиям, используйте прилагаемые настенные
адаптеры и винты. Если винты адаптера слишком
длинные, для уменьшения глубины используйте шайбу.
Шайба не входит в комплект.
Винт
адаптера для
настенного
монтажа
Шайба
Монтажный кронштейн
Монитор
Адаптер для настенного монтажа
10-12 mm
Изображенные примеры установки подходят не для всех
стран.
