Русский-7
Русский

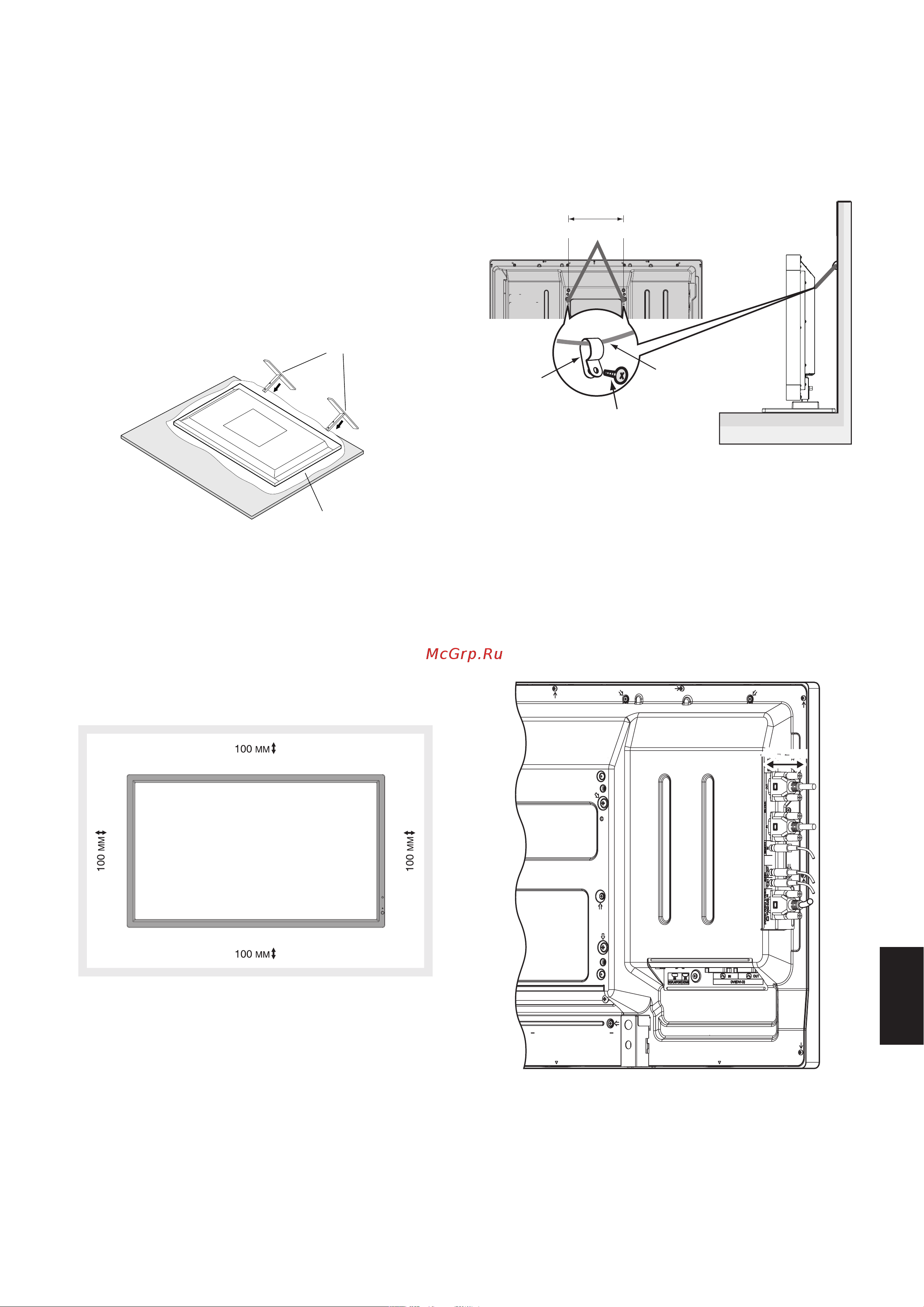

4. Установка и снятие дополнительной
настольной подставки
ВНИМАНИЕ. Установку и снятие подставки должны
осуществлять не менее двух человек.
Чтобы установить подставку, следуйте инструкциям,
которые входят в комплект подставки или монтажного
устройства. Используйте только устройства,
рекомендованные производителем.
ПРИМЕЧАНИЕ. Используйте ТОЛЬКО те винты,
которые входят в комплект поставки
дополнительной настольной подставки.
Чтобы не защемить пальцы, соблюдайте осторожность
при установке подставки ЖК-монитора.
Дополнительная настольная подставка
Стол
Защитное покрытие
ПРИМЕЧАНИЕ. Установите подставку в направлении
стрелки, которая вытеснена на
поверхности подставки. Используйте
ST-322 для V323-3.
5. Требования к вентиляции
При установке в замкнутом пространстве или
в углублении оставьте свободное пространство
между монитором и окружающими предметами для
обеспечения отвода тепла, как показано ниже.
Обеспечьте надлежащее проветривание или
кондиционирование воздуха вокруг монитора, так,
чтобы от дисплея и монтажного устройства правильным
образом отводилось тепло, особенно в случае
использования мониторов в режиме нескольких экранов.
ПРИМЕЧАНИЕ. Качество звука из встроенных
динамиках будет различаться в
зависимости от акустики помещения.
6. Защита от опрокидывания
Если монитор поставляется с дополнительной
настольной подставкой, прикрепите монитор к стене,
используя трос или цепь, способные выдержать вес
монитора, чтобы предотвратить падение монитора.
Зафиксируйте трос или цепь при помощи винтов и
зажимов.
Винт (M4)*
Шнур или цепь
Зажим*
196 мм
Отверстия для винтов
*: входят в комплект дополнительной подставки.
Перед тем, как прикрепить монитор к стене, убедитесь,
что стена сможет выдержать вес монитора.
Перед перемещением монитора не забудьте отсоединить
цепь или шнур от стены.
7. Использование бокового терминала
Между терминалом и боковой стороной монитора очень
узкое расстояние.
При подключении кабелей к монитору выберите
подходящий, разместив его в имеющемся узком
пространстве.
48,7 мм
